DEUKYX 1-5 193-1100 2. Bezeichnung und Funktion der einzelnen Einheiten 2. Bezeichnung und Funktion der einzelnen Einheiten 2.1 Aussehen der Maschine Hinweis Die Angaben in Klammern verweisen auf die Referenz Maschinenvo…
DEUKYX
1-4193-1100
1.2 Hauptausstattungsmerkmale
Aufnehmerstation
• Aufnehmer-Stocker
In dieser Station benden sich die Bauteilaufnehmer.
Ein Bestückungskopf fährt entsprechend des Bestückungsprogramms über
die Aufnehmerstation und nimmt dort einen Aufnehmer auf oder legt ihn
wieder ab.
Durch zusätzliche Aufnehmerstationen (Option) kann das
Bestückungsprogramm ohne externe Einrichtung geändert werden.
Hinweis
In der Standardausführung ist nur auf der Vorderseite eine
Aufnehmerstation installiert.
DEUKYX
1-5193-1100
2. Bezeichnung und Funktion der einzelnen Einheiten
2. Bezeichnung und Funktion der einzelnen Einheiten

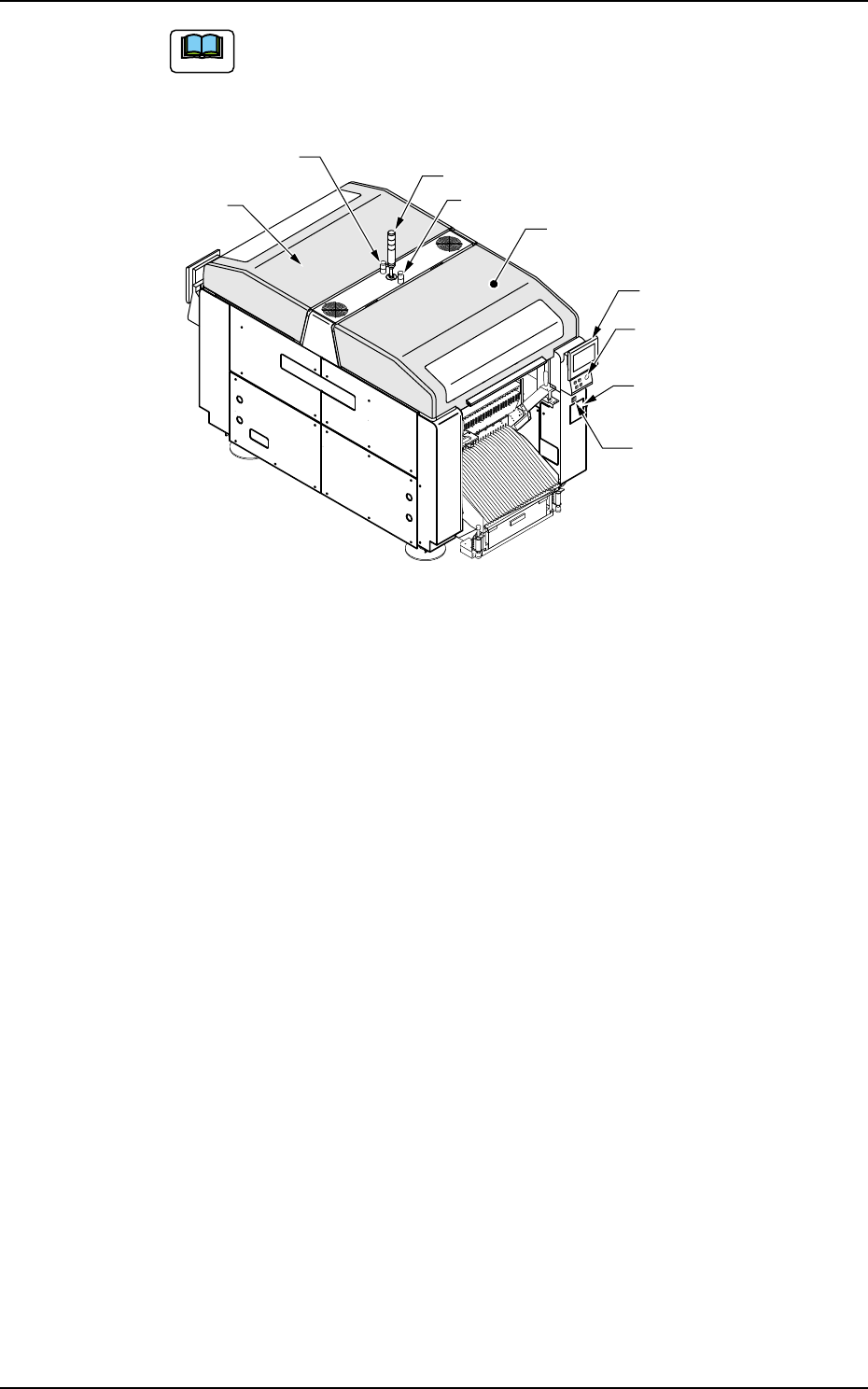

2.1 Aussehen der Maschine
Hinweis
Die Angaben in Klammern verweisen auf die Referenz
Maschinenvorderseite
Feeder bereit Schalter
([F2 READY] Taste)
(2.2.2.1)
Netzschalter (2.3.1)
[EMERGENCY STOP]-Schalter
(2.2.1)
Vorderes Bedienfeld (2.3.4)
Abdeckungen (Tür) (2.2.3)
Zusatzleuchte (2.3.3)
Signalturm (2.3.2)
Abdeckungen (Tür)
(2.2.3)
Zusatzleuchte (2.3.3)
F1A2
DEUKYX
1-6193-1100
2.1 Aussehen der Maschine
Hinweis
Die Angaben in Klammern verweisen auf die Referenz
Antistatischer
Erdungsanschluss (2.3.6)
Rückseite der Maschine
Feeder bereit Schalter
([F1 READY] Taste) (2.2.2.1)
[EMERGENCY STOP
]-Schalter
(2.2.1)
Hinteres Bedienfeld (2.3.4)
Abdeckungen (Tür) (2.2.3)
Zusatzleuchte (2.3.3)
Signalturm (2.3.2)
Abdeckungen (Tür) (2.2.3)
Signalturm (2.3.2)
F1A3
