DEUKYX
3-31193-1100
2.4 Bestückung prüfen
2.4 Bestückung prüfen
2.4.1 Auswahl des Betriebsmodus
Drücken Sie, bevor Sie den Automatikbetrieb starten, in der Untermenüleiste auf
[Operation]. Das Bildschirm „OPERATION“ öffnet sich. Prüfen und spezizieren
Sie für den Betriebsmodus des Produktionsmodells die folgenden Punkte.
Auswahl und Einrichten des Betriebsmodus

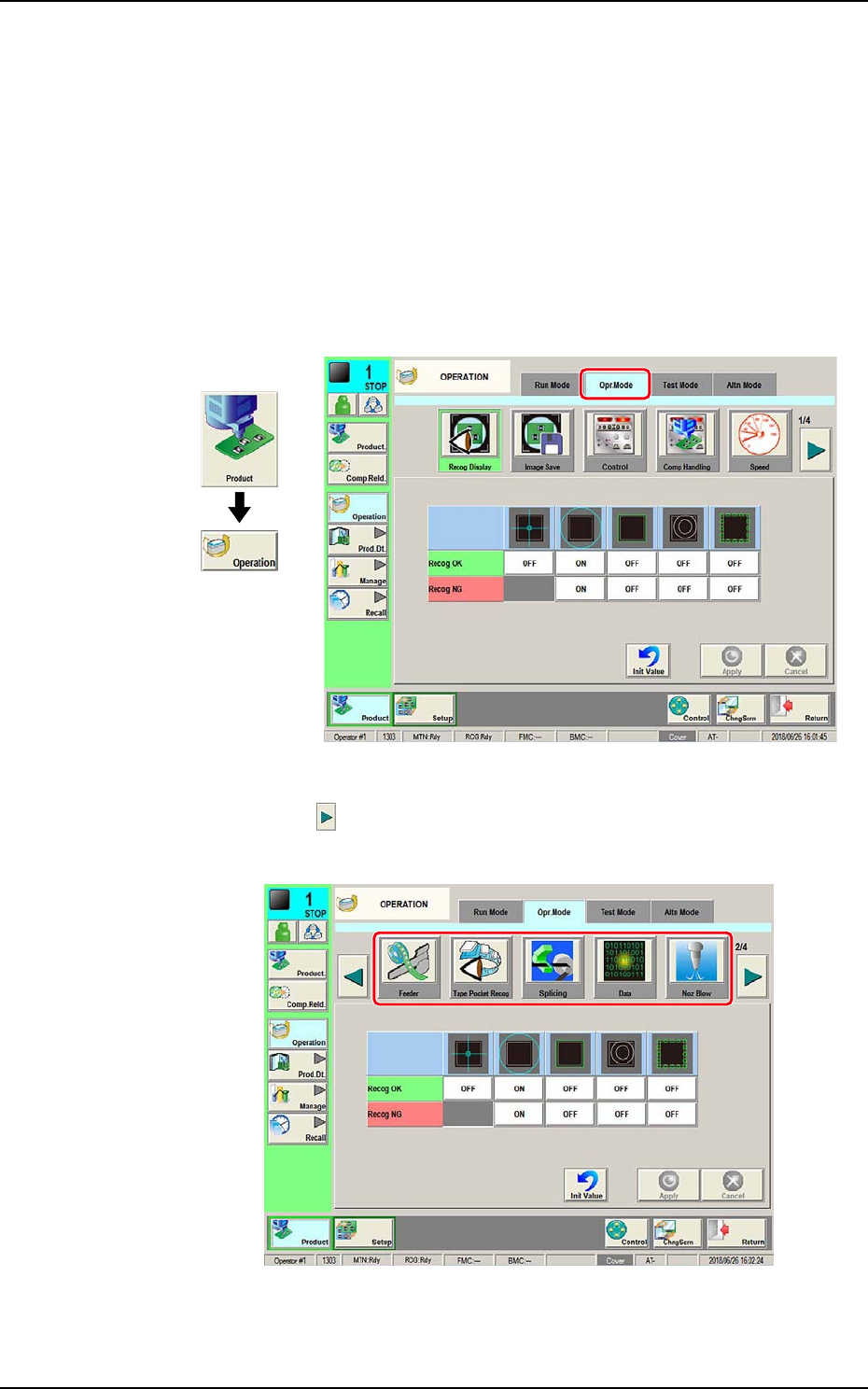

Wird der Register-Tab [Opr.Mode] im „OPERATION“-Bildschirm gedrückt,
erscheint das „Opr.Mode“-Bildschirm.
Grafischer Ablauf
F1C28A
Jedesmal, wenn [ ] gedrückt wird, erscheint Seite 2,3 oder 4 des „Opr.Mode“.
Seite 2/4 im "OPERATION"-Bildschirm
F1C29A
DEUKYX
3-32193-1100
2.4 Bestückung prüfen

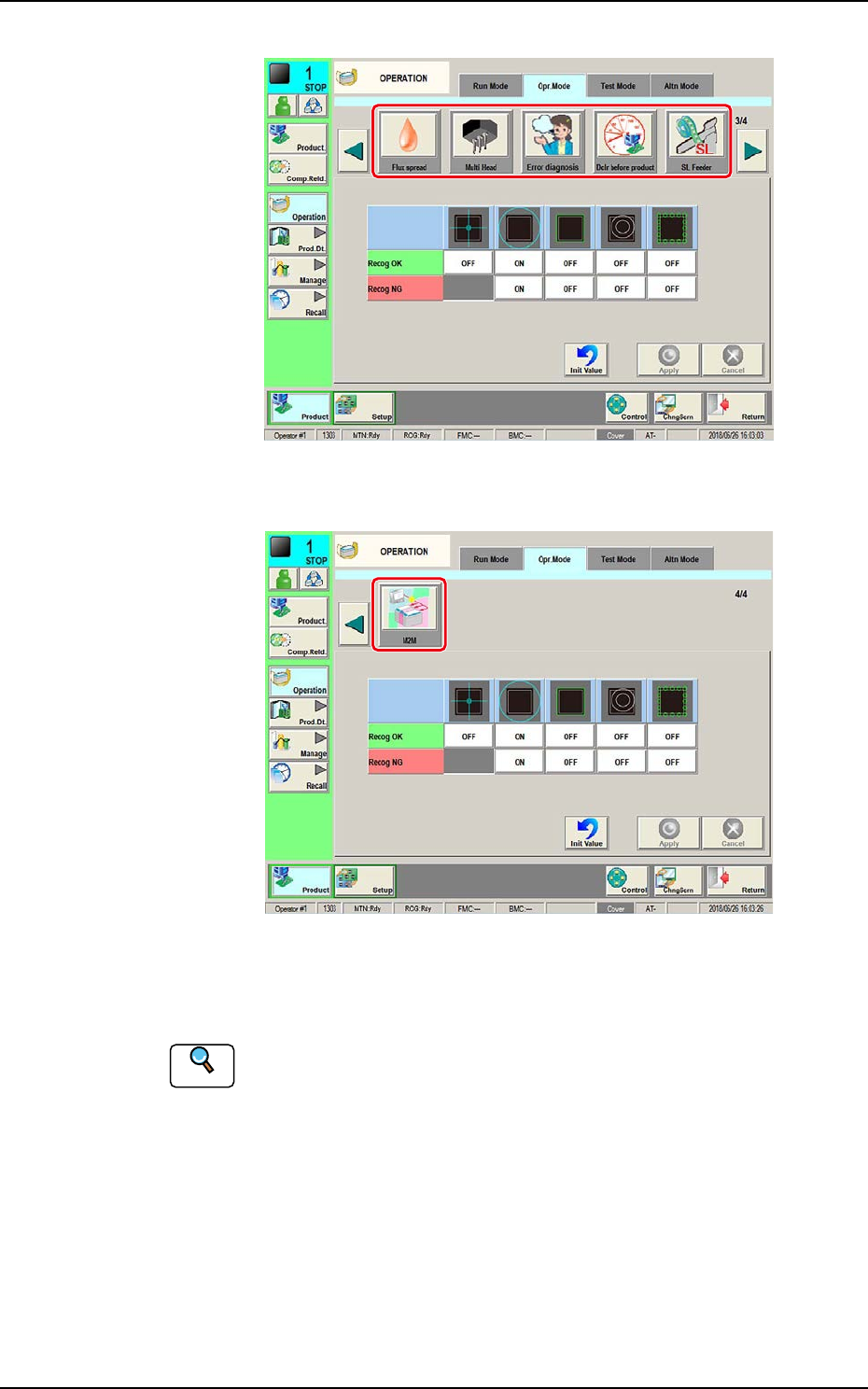

Seite 3/4 im "OPERATION"-Bildschirm
F1C30A
Seite 4/4 im "OPERATION"-Bildschirm
F1C30A2
Durch Drücken der entsprechenden Symbole werden die zugehörigen Funktionen
zur Prüfung oder Einrichtung aufgerufen.
Referenz
Details nden Sie unter „4.2 „Opr.Mode“-Registerkarten“ in „Kapitel 1 (Band
2)“.
DEUKYX
3-33193-1100
2.4 Bestückung prüfen
2.4.2 Bauteilplatzierung prüfen
Prüfen Sie, ob das Bauteil korrekt bestückt wird.
Vorgehensweise
(1) Führen Sie die LP aus der vorgeschalteten Maschine zu.
Referenz
Soll die LP manuell zugeführt werden, nden Sie Details
„4.1.1 Leiterplatten manuell einsetzen“ in Kapitel 3.
(2) Drücken die Schaltäche [START] auf dem Bedienfeld.
Die Bestückung startet.
(3) Drücken Sie [All PCB out].
(4) Prüfen Sie, ob Bestückungsposition, Winkel und Bauteiltyp der verarbeiteten
LP korrekt sind.
