DEUKYX
1-10193-1100
2.2 Einrichtungen zur Anwendersicherheit
2.2.2.2 Abdeckungsverriegelungsschalter
Die Verriegelungsschalter werden für den automatischen Betrieb benötigt. Jede
Stufe ist mit einem Abdeckungsverriegelungsschalter ausgestattet.
Während die LEDs an den Schaltern leuchten, können die Abdeckungen (Türen)
nicht geöffnet werden, da sie elektromagnetisch gesichert sind.
Sind die Abdeckungen geöffnet oder ist der Behälter für zurückgewiesene Bauteile
nicht korrekt eingerichtet, kann diese Schalterbeleuchtung nicht eingeschaltet
werden.
Wenn nur die LEDs der „Abdeckungsverriegelungsschalter“ eingeschaltet sind,
wird der Hauptschaltkreis noch nicht mit Strom versorgt.
Hierzu müssen sowohl die LEDs der entsprechenden Stufe als auch die der
Verriegelungsschalter leuchten.
Schalter EIN
LED ON
Schalter EIN
LED OFF
Abdeckungsverriegelungsschalter
Schaltertstatus Maschinenstatus
LED ON(EIN)
:
Verriegelt
Schaltertstatus Maschinenstatus
LED OFF(AUS)
:
Entriegelt
Elektromagnetische
Verriegelung der
Abdeckung (Tür)
(Abdeckungen (Tür) öffnen
unmöglich)
Abdeckung verriegeln durch Bediener möglich
Abdeckung verriegeln durch Bediener unmöglich
Hauptstromkreis für zugehörige Einheit unterbrochen
Elektromagnetische
Verriegelung der
Abdeckung (Tür)
(Abdeckungen (Tür)
öffnen/schließen möglich)
DEUKYX
1-11193-1100
2.2 Einrichtungen zur Anwendersicherheit
2.2.3 Abdeckungen
GEFAHR
In der Maschine gibt es stark motorisierte und
hochspannungsführende Bereiche. Hier muss
besonders darauf geachtet werden, sie nicht zu
berühren.
Anderenfalls kann es zu Verletzungen (schweren
Unfällen) kommen.
• Nur entsprechend qualiziertes Wartungspersonal
darf die Abdeckungen entfernen.
• Die Maschine darf nur mit installierten
Abdeckungen in Betrieb genommen werden.
• Wurde eine Abdeckung abgenommen, bringen Sie
sie vorher wieder an.
• Schließen Sie die Abdeckungen (Türen), bevor Sie
die Maschine in Betrieb nehmen.
• Deaktivieren Sie keine Sicherheitsschaltungen
der transparenten Abdeckungen (Türen).
WARNUNG
Halten Sie alle Abdeckungen (Türen) geschlossen,
um Gefahren während des Automatikbetriebs
auszuschließen..
VORSICHT
Vermeiden Sie Hand- und Fingerverletzunge.
•
Achten Sie beim Schließen der Abdeckungen (Türen)
darauf, dass Sie sich nicht an der Hand oder an den Fingern
verletzen.
.
•
Halten Sie den Handgriff fest und öffnen oder schließen
Sie die Abdeckung (Tür) langsam.
DEUKYX
1-12193-1100
2.2 Einrichtungen zur Anwendersicherheit
Die Abdeckungen (Tür) an der Oberseite der Trägereinheit und die
Sicherheitsabdeckungen um die Basis sind so angebracht, dass Körperteile,
Kleidungsstücke oder Gegenstände nicht mit den sich bewegenden Teilen der
Maschine in Berührung kommen, um während des automatischen Betriebs
Gefahren zu vermeiden.
Jede Abdeckung (Tür) hat eine Verriegelungsfunktion. Werden die Abdeckung
(Tür) geschlossen und der Schalter [Cover] gedrückt, schaltet sich die
Kontrollleuchte ein, die Verriegelung wird aktiviert und die Abdeckung (Tür)
kann nicht mehr geöffnet werden.

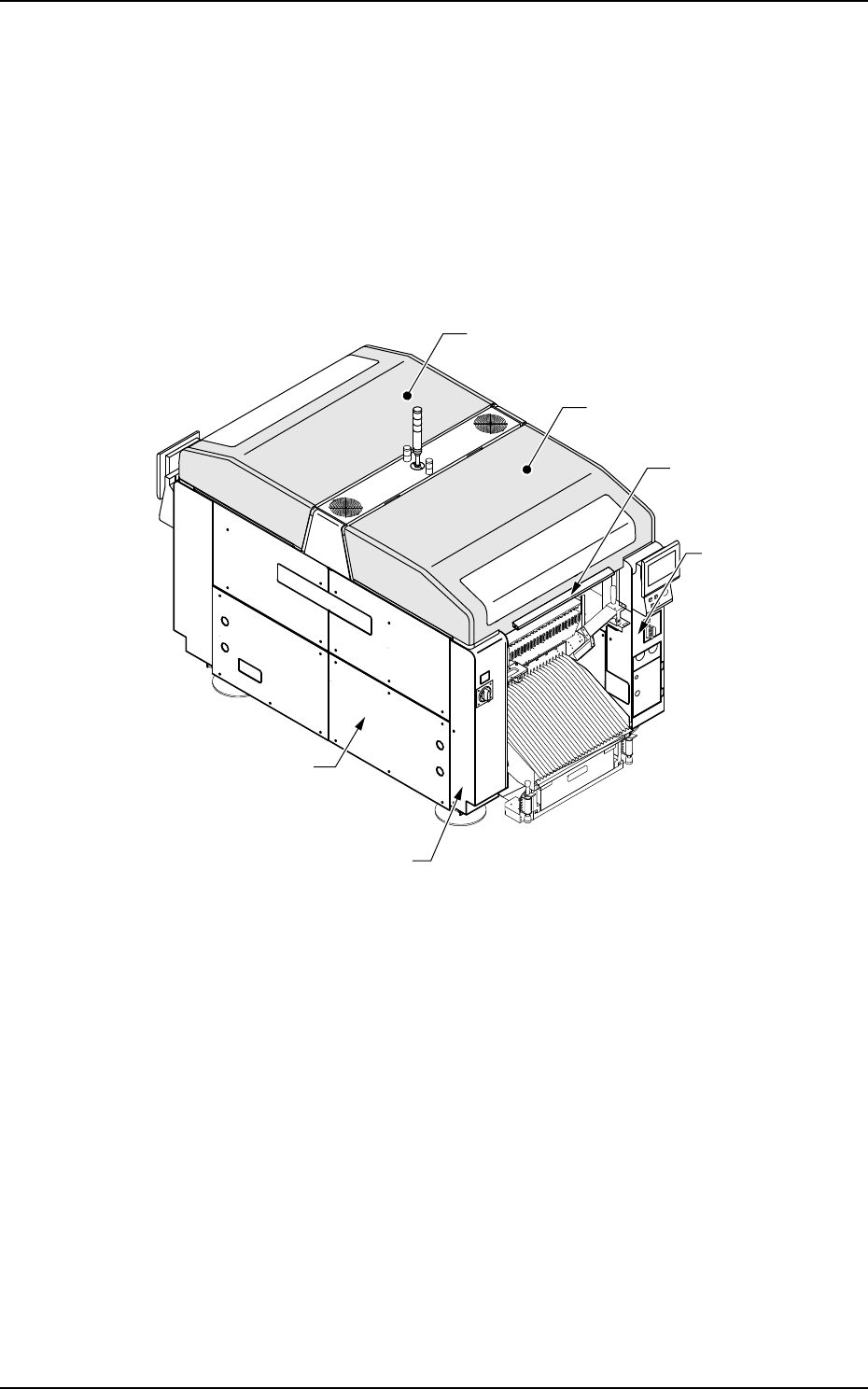

Maschinenvorderseite
Sicherheitsverkleidung
(an Maschinenbasis)
Handgriff
Sicherheitsverkleidung
Schaltschrank
(an Maschinenbasis)
Sicherheitsabdeckung
(an Maschinenbasis)
Abdeckungen
(Tür)
Abdeckungen
(Tür)
F1A6
