DEUKYX 1-27 193-1100 3.5 Bestückungskopfeinheit 3.5 Bestückungskopfeinheit Durch die Mechanik dieser Einheit werden durch Aufnehmer aufgenommene Bauteile auf die Leiterplatte platziert. Auf jeder X-Achsen-Linearführung i…
DEUKYX
1-26193-1100
3.4 X/Y-Einheit
3.4 X/Y-Einheit
Diese Einheit ist mit einem mechanischen System ausgestattet, dass die
Bestückungsköpfe verfährt.
Durch das Verfahren der Bestückungsköpfe in X- und Y-Richtung können
Aufnehmer aufgenommen oder abgelegt und Bauteile aufgenommen und auf der
Leiterplatte platziert werden.
XY-Einheit
F1A19A
WARNUNG
Personen mit implatierten Schrittmachern dürfen
nicht in der Maschine arbeiten.
Der Bereich der X/Y-Achsen ist mit starken
Permanentmagneten ausgestattet.
Die Magneten können auf den Schrittmacher
einwirken und so schwere Unfällen verursachen.
VORSICHT
Starker Magnetismus
• Bringen Sie kein leicht magnetisierbares Metall in
die Nähe.
Anderenfalls kann das Metall schnell magnetisiert und
angezogen werden, was zu Verletzungen oder einem
Schaden an der Maschine führen kann.
• Bringen Sie keine Speicherkarte oder Uhr in die
Nähe der Maschine. Solche Objekte können leicht
durch den Magnetismus beeinusst werden.
So können die Daten auf der Speicherkarte oder Uhr
gelöscht und Gegenstände durch den starken Magnetismus
beschädigt werden.
Hinweis
Halten Sie die Aussparungen der Linearführungen frei von
Gegenständen.
Wird ein Gegenstand durch die Bewgungen eingeklemmt, führt dies
zu Schäden an der Maschine.
DEUKYX
1-27193-1100
3.5 Bestückungskopfeinheit
3.5 Bestückungskopfeinheit
Durch die Mechanik dieser Einheit werden durch Aufnehmer aufgenommene
Bauteile auf die Leiterplatte platziert.
Auf jeder X-Achsen-Linearführung ist ein Bestückkopf (2 Köpfe insgesamt)
angeordnet. Der exible Hochgeschwindigkeitskopf oder der Multifunktionskopf
wird entsprechend der zu verwendenden Bauteile (2 Führungen 2 Köpfe)
verwendet.
3.5.1 Flexibler Hochgeschwindigkeitskopf
An dem Multifunktionskopf gibt es fünfzehn Positionen für die Montage der
Aufnehmer und es können maximal 15 Aufnehmerarten montiert werden, um
multifunktionale Bauteile aufzunehmen.
Jeder Kop verfügt über eine Seitenansichtkamera. Diese Kamera wird zur
Erkennung von aufzunehmenden oder senkrecht stehenden Bauteilen verwendet.
Außerdem kann sie die Bauteildicke messen.
F1A19A
Hinweis
(a) Halten Sie die Diffusionsplatten an den Bestückungsköpfen
frei von Öl, Fremdkörpern etc., da es sonst zu Fehlern bei der
Bauteilerkennung kommen kann.
(b) Bringen Sie keine magnetischen Objekte wie Magneten in die
Nähe der Vakuumaufnehmer.
Anderenfalls kann es zu einem Fehler während Bauteilaufnahme
kommen.
DEUKYX
1-28193-1100
3.5 Bestückungskopfeinheit

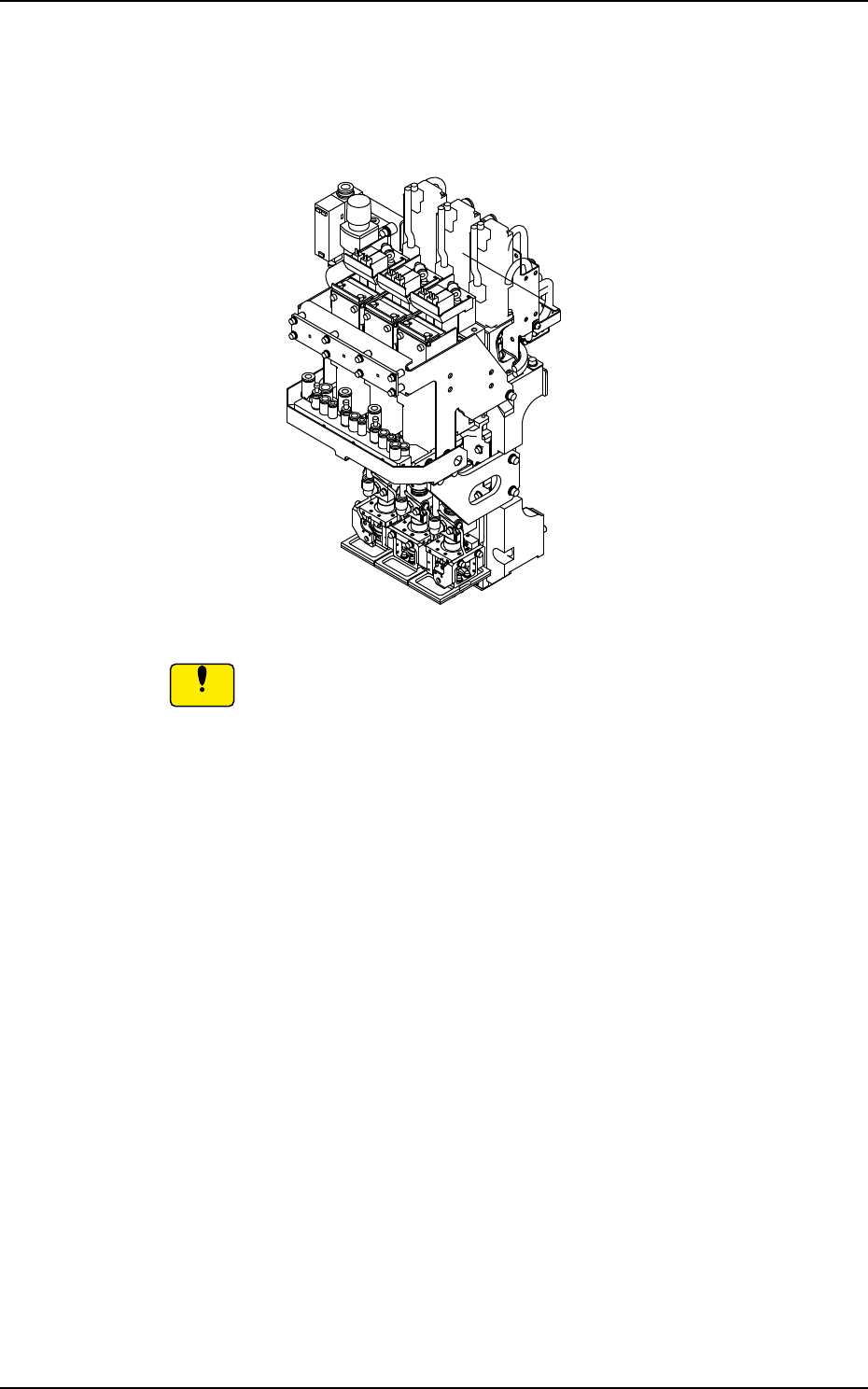

3.5.2 Multifunktionskopf
An dem Multifunktionskopf gibt es drei Positionen für die Montage der
Aufnehmer und es können maximal 3 Aufnehmerarten montiert werden, um
multifunktionale Bauteile aufzunehmen.
F1A21A
Hinweis
(a) Halten Sie die Diffusionsplatten an den Bestückungsköpfen
frei von Öl, Fremdkörpern etc., da es sonst zu Fehlern bei der
Bauteilerkennung kommen kann.
(b) Bringen Sie keine magnetischen Objekte wie Magneten in die
Nähe der Vakuumaufnehmer.
Anderenfalls kann es zu einem Fehler während Bauteilaufnahme
kommen.
