DEUKYX 3-44 193-1100 4. Leiterplatten nachladen 4. Leiterplatten nachladen Wenn während des Automatikbetriebs Leiterplatten fehlen, gibt die vorgeschaltete Maschine einen Alarm aus und diese Maschine stoppt automatisch. …
DEUKYX
3-43193-1100
3.4 Bauteile mit der Feeder-Hot-Swap-Methode nachladen
(4) Drücken Sie auf [Comp.Reld.] im „Product“-Menü. Das Bildschirm „Comp.
Reload“ öffnet sich.
F1C38
(5) Drücken Sie die „Fdr No.“ der nachgeladenen Feeder-Basis.
(6) Geben Sie die Anzahl der nachgefüllten Bauteile ein.
• Nachfüllen neuer Gurte
Drücken Sie [
] (Bauteile nachfüllen).
Prüfen Sie die verbleibende Anzahl an Bauteilen in der Feeder-Liste und
prüfen Sie, ob die Feeder mit Bauteilen aufgefüllt sind.
• Nachfüllen verwendeter Gurte
(wenn sich die Anzahl der gegurteten Bauteile von der Anzahl
der Bauteile in den Bauteilbibliotheksdaten unterscheidet.)
Drücken Sie [ ] (Spleißbauteilrest). Das Bildschirm
„Splicing
Component Remainder“ öffnet sich.
Geben Sie die Anzahl der aufgefüllten Bauteile ein.
Prüfen Sie die verbleibende Anzahl an Bauteilen in der Feeder-Liste und
prüfen Sie, ob die Feeder mit Bauteilen aufgefüllt sind.
DEUKYX
3-44193-1100
4. Leiterplatten nachladen
4. Leiterplatten nachladen
Wenn während des Automatikbetriebs Leiterplatten fehlen, gibt die vorgeschaltete
Maschine einen Alarm aus und diese Maschine stoppt automatisch.
• Ist dies der Fall, gehen Sie wie folgt vor.
Laden Sie Leiterplatten in die vorgeschaltete Maschine und fahren Sie mit dem
Automatikbetrieb fort.
• Hat die Maschine automatisch gestoppt, gehen Sie wie folgt vor.
Die vorgeschaltete Maschine hat automatisch unter normalen Bedingungen
gestoppt.
Dies bedeutet im Normalfall, dass der Fertigungslauf beendet ist.
4.1 Leiterplatten manuell einsetzen und entfernen
Ehe Sie Leiterplatten manuell einsetzen oder entfernen, beachten Sie folgendes.
VORSICHT
Vergewissern Sie sich, bevor Sie die Maschine star-
ten, dass sich keine Personen in der Nähe (besonders
auf der anderen Seite der Maschine) benden und
dass keine Werkzeuge oder Teile vergessen wurden.
DEUKYX
3-45193-1100
4.1 Leiterplatten manuell einsetzen und entfernen
4.1.1 Leiterplatten manuell einsetzen
Vorgehensweise
(1) Stoppen Sie die Maschine.
(2) Legen Sie die LP im Pufferbereich auf das Transportband.
Gehen Sie dabei vorsichtig vor.
Anderenfalls wird die LP wegen eines durchhängenden oder verklemmten
Transportbands evtl. nicht korrekt transportiert.
Hinweis
Stoßen Sie mit der LP nicht gegen den LP-Erkennungssensor.
Anderenfalls kann der Sensor beschädigt und so der Transport
gestört werden.

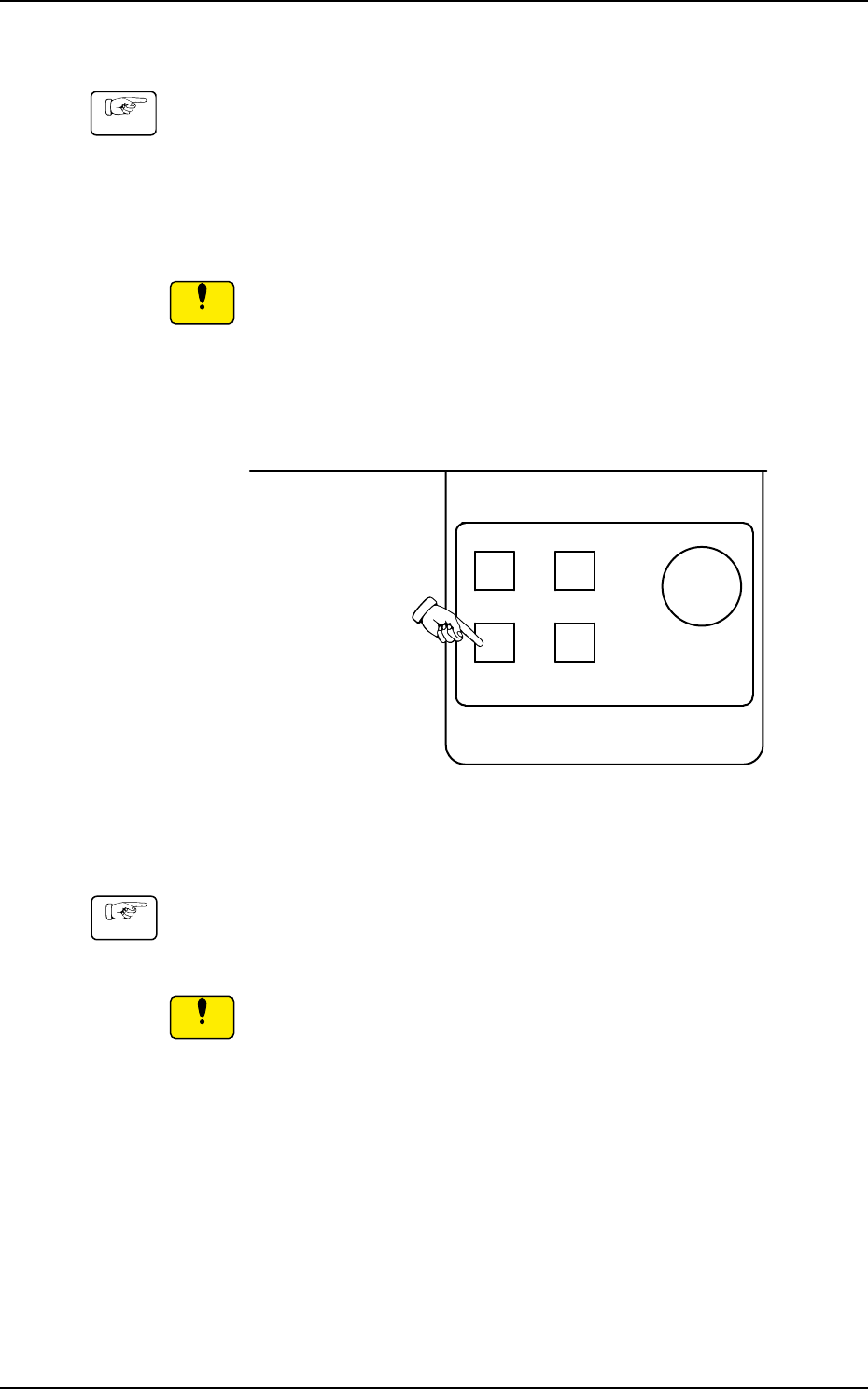

(3) Drücken Sie auf dem Bedienfeld [START], um den Transport der LP zu
starten.
POWER ON
STOP
PNL CHANGE
START
(Strom EIN)
(STOPP)
(PULTWECHSEL)
F1C39
4.1.2 Leiterplatten manuell entnehmen
Vorgehensweise
(1) Stoppen Sie die Maschine.
(2) Entnehmen Sie die LP aus dem Pufferbereich.
Hinweis
Stoßen Sie mit der LP nicht gegen den LP-Erkennungssensor.
Anderenfalls kann der Sensor beschädigt und so der Transport
gestört werden.
