DEUKYX 3-33 193-1100 2.4 Bestückung prüfen 2.4.2 Bauteilplatzierung prüfen Prüfen Sie, ob das Bauteil korrekt bestückt wird. V orgehensweise (1) Führen Sie die LP aus der vorgeschalteten Maschine zu. Referenz Soll die LP…
DEUKYX
3-32193-1100
2.4 Bestückung prüfen
Seite 3/4 im "OPERATION"-Bildschirm
F1C30A
Seite 4/4 im "OPERATION"-Bildschirm
F1C30A2
Durch Drücken der entsprechenden Symbole werden die zugehörigen Funktionen
zur Prüfung oder Einrichtung aufgerufen.
Referenz
Details nden Sie unter „4.2 „Opr.Mode“-Registerkarten“ in „Kapitel 1 (Band
2)“.
DEUKYX
3-33193-1100
2.4 Bestückung prüfen
2.4.2 Bauteilplatzierung prüfen
Prüfen Sie, ob das Bauteil korrekt bestückt wird.
Vorgehensweise
(1) Führen Sie die LP aus der vorgeschalteten Maschine zu.
Referenz
Soll die LP manuell zugeführt werden, nden Sie Details
„4.1.1 Leiterplatten manuell einsetzen“ in Kapitel 3.
(2) Drücken die Schaltäche [START] auf dem Bedienfeld.
Die Bestückung startet.
(3) Drücken Sie [All PCB out].
(4) Prüfen Sie, ob Bestückungsposition, Winkel und Bauteiltyp der verarbeiteten
LP korrekt sind.
DEUKYX
3-34193-1100
3. Bauteilnachfüllung
3. Bauteilnachfüllung
Es gibt zwei Fälle der Nachfüllung von Bauteilen während des automatischen
Betriebs: die bachfüllung bei fehlenden Bauteilen und die vorbeugende
Nachfüllung.
3.1 Maßnahmen gegen fehlende Bauteile
Wenn während des Automatikbetriebs Bauteile fehlen, gibt die Maschine einen
Alarm aus.
Signalturm
: Die rote Lampe leuchtet.
Zusatzleuchten
: Wenn eine Lampe blinkt, bedeutet das, dass in dem Block
im Bereich der Lampe Bauteile fehlen.
(Anzeichen für fehlende Bauteile)
Warnsummer
: Der Summer gibt einen intermittierenden Ton aus.
[START]-Taste am Bedienfeld
: Die Schaltäche blinkt.
Gehen Sie wie nachfolgend beschrieben vor, um die Bauteile nachzufüllen und
den Automatikbetrieb wieder aufzunehmen.

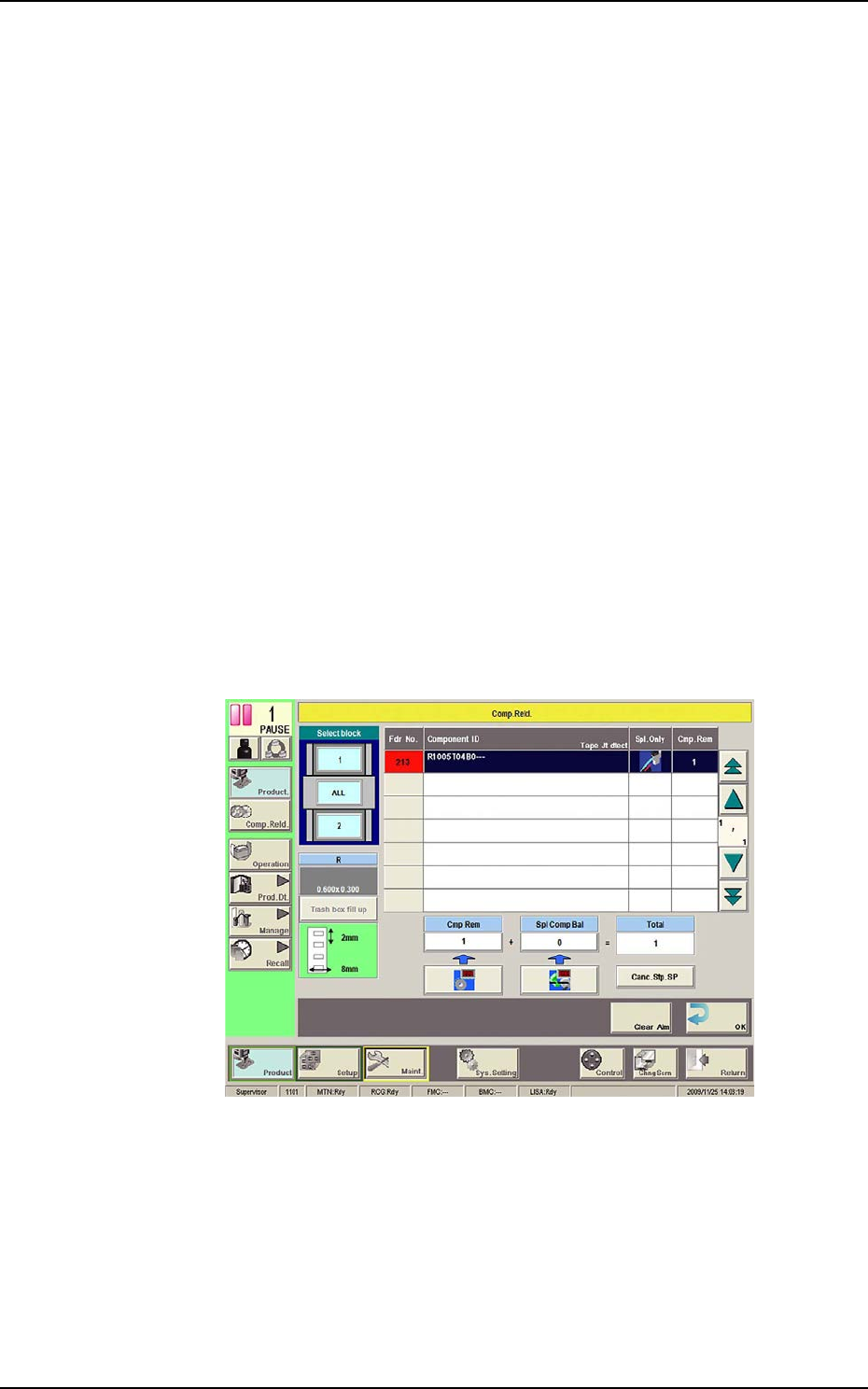

Wenn Bauteile fehlen, öffnet sich das Bildschirm „Comp.Reld“.
Der Schalter der Feeder-Basis, an der Bauteile fehlen, schaltet um auf rot.
F1C31
