DEUKYX
1-14193-1100
2.3 Bedienelemente
• Entriegeln des Netzschalters
Entfernen Sie das Vorhängeschloss aus der Schließvorrichtung.
Maschinenvorderseite
Netzschalter
Verriegelungshebel
Schloss
Entriegeln des Netzschalters
F1A9
• Verriegeln des Netzschalters
Verriegeln Sie den Netzschalter mit einem Vorhängeschloss, wenn die
Maschine längere Zeit nicht verwendet werden soll.
Vorgehensweise
(1) Ziehen Sie die Schließvorrichtung des Netzschalters in Richtung A (wie
unten dargestellt).
(Lassen Sie die Schließvorrichtung nicht los. Anderenfalls springt die
Schließvorrichtung in die ursprüngliche Stellung zurück.)
(2) Führen Sie den Bügel des Vorhängeschlosses durch die Verriegelungsöffnung
und schließen Sie das Schloss.
(Entriegelt) (Verriegelt)
A
Verriegelungshebel
F1A10
DEUKYX
1-15193-1100
2.3 Bedienelemente
2.3.2 Druckluftventil:
Über das Druckluftventil wird die Druckluftversorgung zur Maschine ein- oder
ausgeschaltet.
Das Druckluftventil kann über ein Vorhängeschloss gesichert werden.
• Bedienung des Druckluftventils
Dreher Sie das Druckluftventil wie unten dargestellt, um die Maschine mit Luft
zu versorgen oder die Versorgung abzuschalten.
(Luftzufuhr schließen) (Luftzufuhr öffnen)
Hebel
F1A40
2.3.3 Behälter für zurückgewiesene Bauteile
Der Behälter für zurückgewiesene Bauteile verfügt über einen Mechanismus, der
verhindert, dass der Behälter mit den beweglichen Teilen des Systems kollidiert,
wenn er sich hebt oder falsch eingerichtet ist.
Ein Sensor des System prüft, ob der Behälter für zurückgewiesene Bauteile
vorhanden ist. Wird als Resultat „nicht gefunden“ gemeldet, Kann die Leuchte der
Abdeckungsverriegelung nicht eingeschaltet werden.
Wurde der der Behälter für zurückgewiesene Bauteile verkantet eingerichtet,
wird ebenfalls als Resultat „nicht gefunden“ gemeldet, Kann die Leuchte der
Abdeckungsverriegelung nicht eingeschaltet werden.
Installieren Sie den Behälter immer waagerecht und richten Sie ihn korrekt ein.
Behälter für
zurückgewiesene
Bauteile
Erkennungsensor
(hinten)
Behälter für
zurückgewiesene Bauteile
F1A10-1
DEUKYX
1-16193-1100
2.3 Bedienelemente
• Erkennungsstatusprüfung Behälter Zurückgewiesene Bauteile
Der Erkennungsstatus des Behälters kann in folgendem Fenster überprüft
werden.

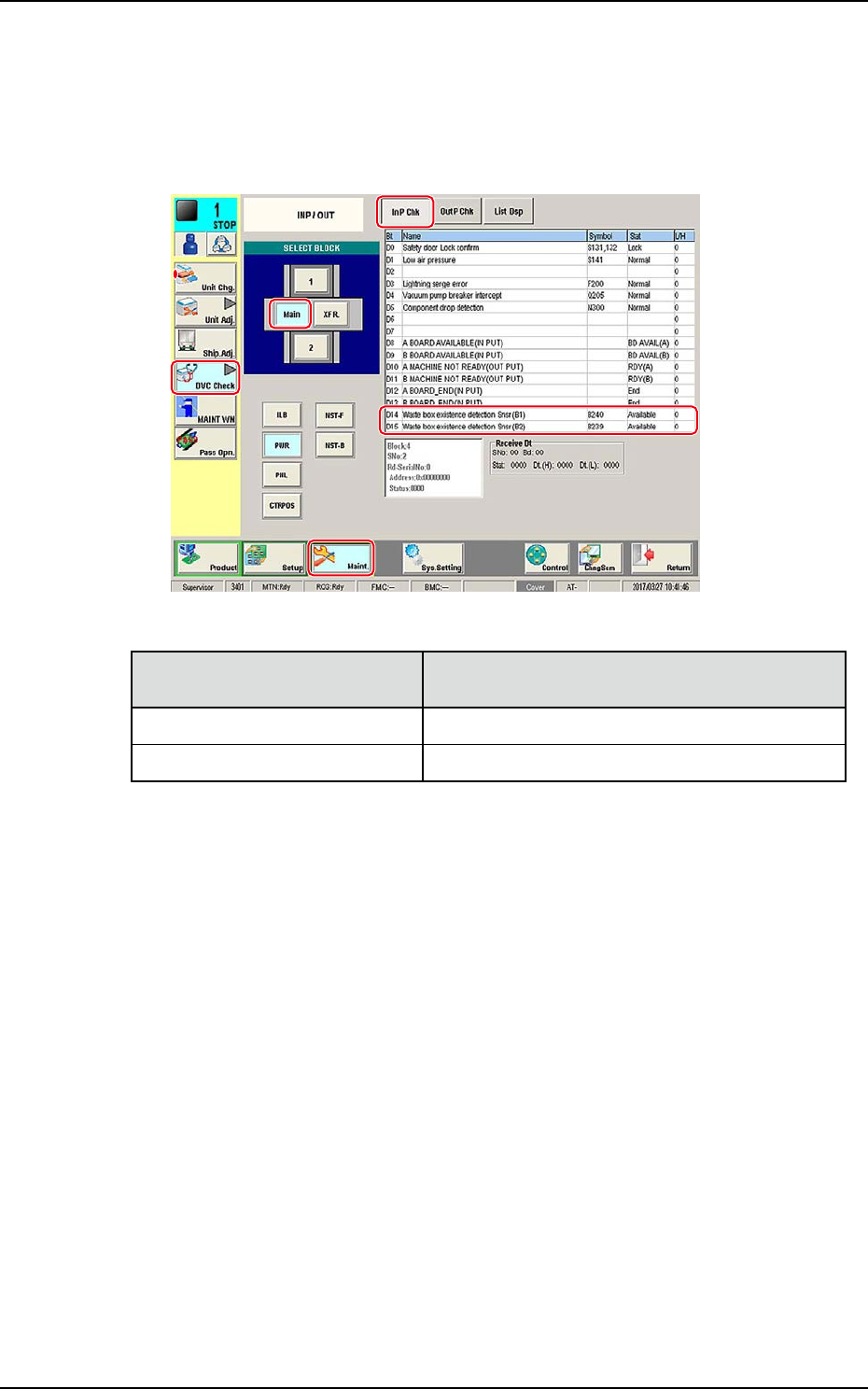

Öffnen Sie den Bildschirm „MAINTENANCE“ → „DVC CHECK“ → „INP/
OUTP“ → über die Tabs „Input Check“ → „Main Machine“ → „PWR“.
F1A10-2A
Behälter für
zurückgewiesene Bauteile
Systemstatus
Available (Verfügbar) Abdeckungsverriegelungsbeleuchtung verfügbar
Unavailable (Nicht verfügbar) Abdeckungsverriegelungsbeleuchtung nicht verfügbar
