DEUKYX 3-51 193-1100 5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen 5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen Wird die Aufnehmerprüfung verwendet und wird dabe…
DEUKYX
3-50193-1100
5.3 Wiederaufnahme der Fertigung durch Warmstart
(2) Prüfen Sie, ob das letzte Bauteil (letztes platziertes Bauteil) von jedem Kopf
bestückt wurde.
(2), (3)
F1C45
(3) Wählen Sie eine der Tasten mit dem Titel „Last placement“.
(Wählen Sie [Comp Exists], wenn die Bauteile bestückt wurden.
Wenn keine Bauteile bestückt wurden, wählen Sie [Comp Not Exists].)
(4) Drücken Sie [Warm Start], um die Warmstartsequenz aufzurufen.
Hinweis
Existiert ein Kopf, für den keine Funktion von „Last placement“ gewählt
wurde, kann der Warmstart nicht gestartet werden.
(5) Die Leiterplatte, die mit der „Warm Start“-Sequenz gefertigt wurde, muss
auf fehlende oder falsch platzierte Bauteile geprüft werden.
DEUKYX
3-51193-1100
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt
wiederherstellen
Wird die Aufnehmerprüfung verwendet und wird dabei vor der Bauteilaufnahme
ein Fremdkörper an ihrer Spitze erkannt,erscheint ein „ERROR“-Bildschirm mit
der Meldung „Nozzle Conrmation Error before pick up comp“ und die Funktion
Bestückungsschritt wiederherstellen ist verfügbar.
F1C46
Vorgehensweise
(1) Drücken Sie [RETURN].
(Das Bildschirm „Placement step Recovery“ öffnet sich.)
F1C47
DEUKYX
3-52193-1100
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen

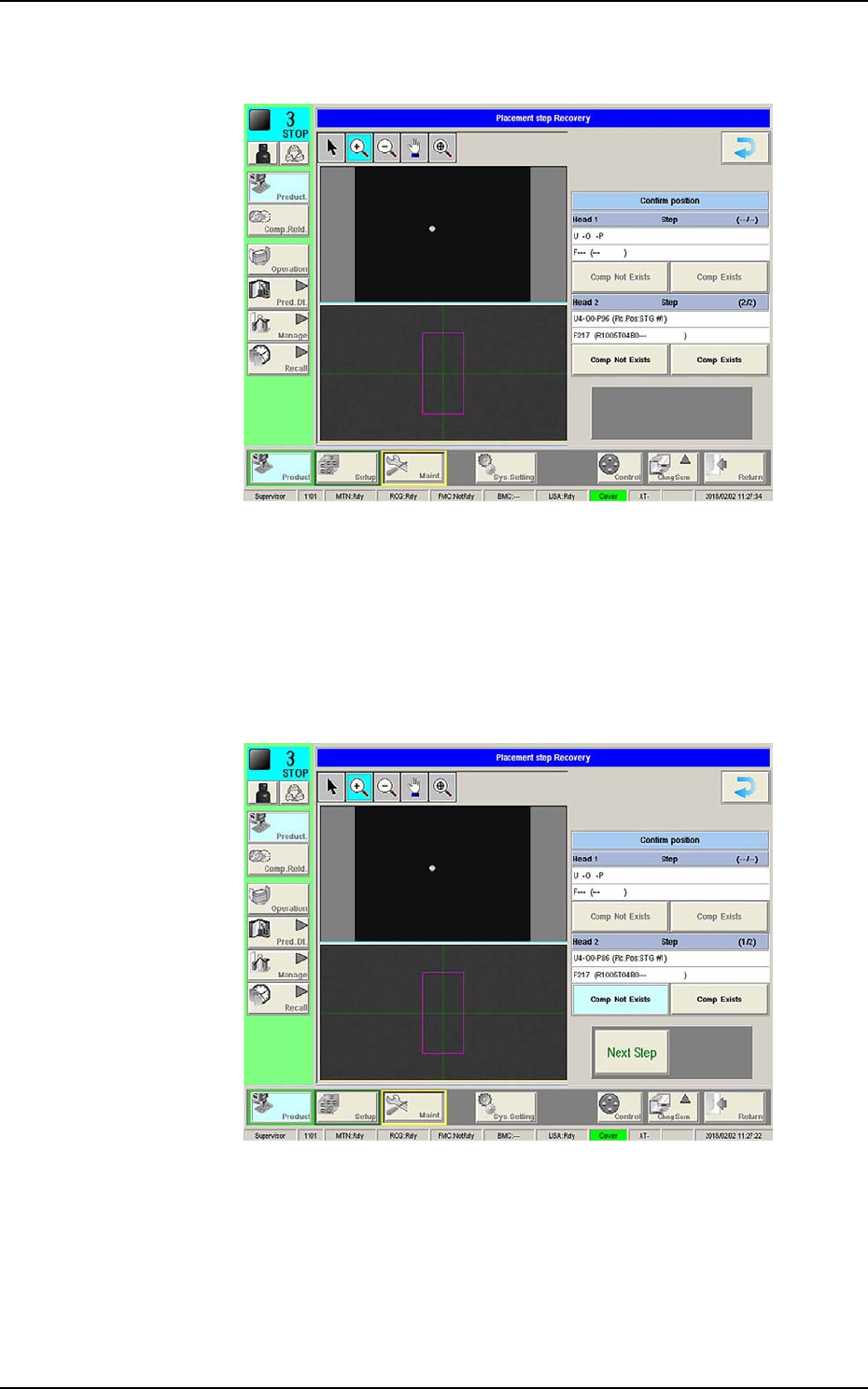

(2) Drücken Sie [Plc Pos Move].
(Das Bildschirm „Bestückungsposition“ öffnet sich.)
F1C48
(3) Wenn die Bauteile bestückt wurden, wählen Sie [Comp Exists].
Wenn die Bauteile nicht bestückt wurden, wählen Sie [Comp Not Exists].
(Wurde [Comp Exists] oder [Comp Not Exists] gedrückt, steht die Taste [Next
Step] zur Verfügung. Wird [Next Step] gedrückt, fährt das System mit dem
nächsten Schritt fort.
F1C49
