DEUKYX
3-55193-1100
5.5 Ende des Automatikbetriebs
5.5.2 Abmelden
Wenn das Bedien-Bildschirm geschlossen ist, drücken Sie im allgemeinen Menü
auf [Return]. Wird [Return] gedrückt, wird das Bedien-Bildschirm verlassen und
es erscheint wieder das TOP-Bildschirm.
F1C52A
Hinweis
(a) Wenn Sie sich in einem Bearbeitungsbildschirm, wie beispielsweise das
Editierfenster für das „Pattern Program“, benden, befolgenden Sie die
angegebenen Schritte, bevor Sie [Return] drücken.
(b) Um nach dem Abmelden die Stromzufuhr zur Maschine abzuschalten,
drücken Sie [Shutdown].
Details nden Sie „4.2 Abschalten“ in Kapitel 2.
DEUKYX
3-56193-1100
6. Einlaufen der Maschine
6. Einlaufen der Maschine
Wenn die Maschine für eine längere Zeit stillgestanden hat, muss die Leistung der
Maschine geprüft werden.
Dazu ist zunächst ein Einlaufvorgang von etwa 30 Minuten erforderlich.
Hinweis
Beachten Sie für ein optimales Einlaufen folgendes.
Richten Sie keine zu fertigende Leiterplatte ein.
• Die Feeder auf der Feeder-Basis können mit Bauteilen beladen
werden.
• Es ist jedoch darauf zu achten, dass die später beschriebenen
EinstellungenBedingungen für den Testlauf eingehalten werden.
Vorgehensweise
(1) Wählen Sie im Bildschirm „PP CHANGE“ das gewünschte
Bestückungsprogramm („Setup“-Untermenü) und drücken Sie [Prgm. Chg.].
F1C53A
DEUKYX
3-57193-1100
6. Einlaufen der Maschine

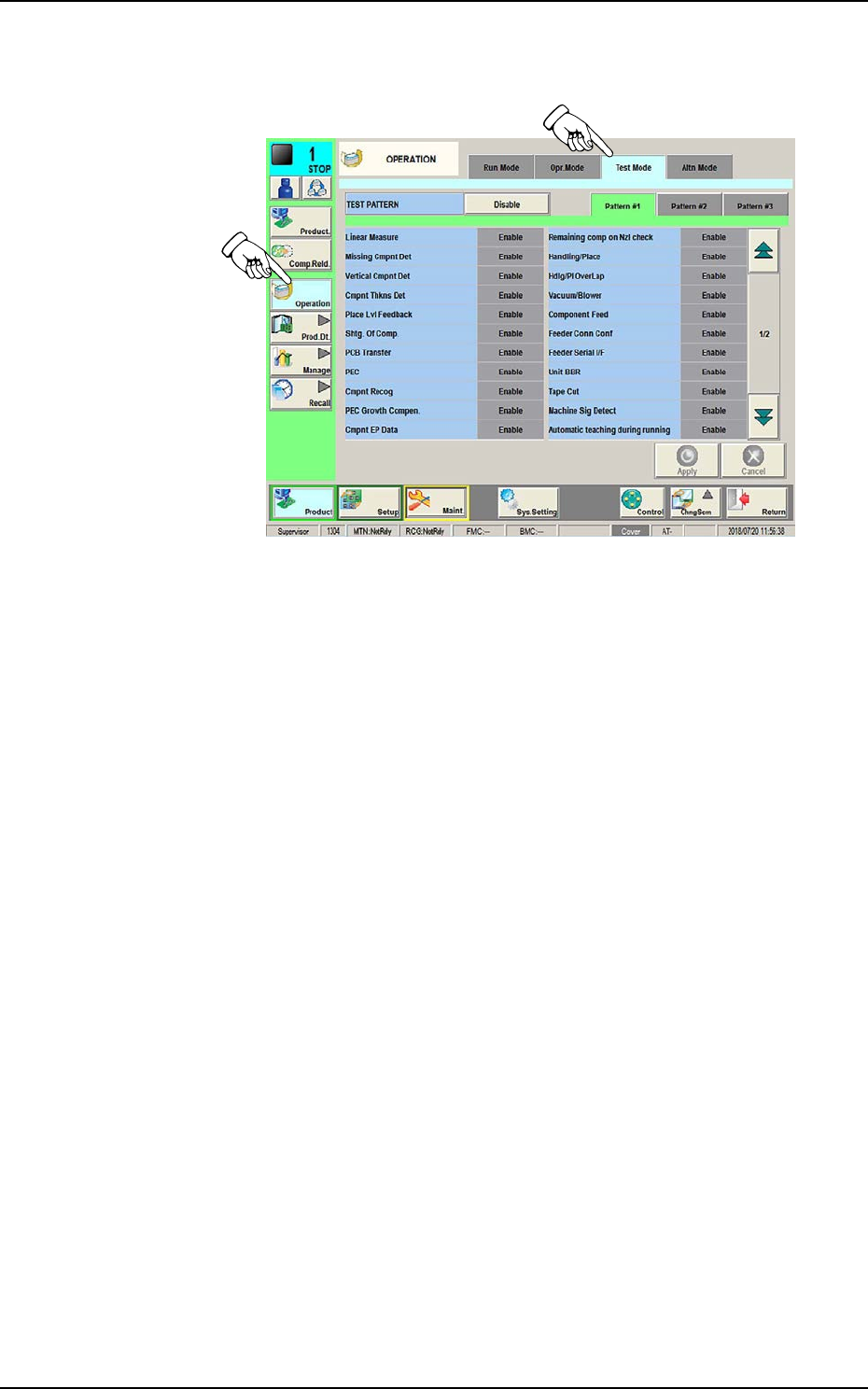

(2) Rufen Sie durch Drücken auf [Test Mode] im „OPERATION“-Bildschirm
die „Test Mode“-Registerkarte auf.
F1C54
