DEUKYX
1-35193-1100
3.9 Bauteilerkennungssystem
3.9.1 Frontbeleuchtungssystem
Die folgende Abbildung zeigt einen Schnitt durch den Erkennungsbereich
des Fronterkennungssystems und den Strahlengang der Beleuchtung für die
Erkennung.
Zur Erkennung der Bauteile ist ein passender Beleuchtungsmodus (Verwendung
von 1, 2 oder 3 Lampen zur Frontbeleuchtung) erforderlich.
Vakuumaufnehmer
Frontbeleuchtung 1
Frontbeleuchtung 2 (koaxial)
CCD-Kamera
Gültigkeitsbereich
Diffusionsplatte
Frontbeleuchtung 3
(BGA-Beleuchtung)
Hintergrundbeleuchtun
gssystem (Option)
Chip-Bauteile
F1A27A
Das Licht der verwendeten Lampen strahl auf die Bauteilunterseite.
Das reektierte Licht wird durch ein Monokular in die CCD-Kamera geleitet. So
erfasst die Kamera die Bauteilanschlüsse etc.
Beispiel: Zur Erkennung erfasstes Bild
F1A28
DEUKYX
1-36193-1100
3.9 Bauteilerkennungssystem
3.9.2 Frontbeleuchtungssystem (für BGAs)
Die folgende Abbildung zeigt einen Schnitt durch den Erkennungsbereich des
Fronterkennungssystems (für BGAs) und den Strahlengang der Beleuchtung für
die Erkennung.
Vakuumaufnehmer
Frontbeleuchtung 1
Frontbeleuchtung 2 (koaxial)
CCD-Kamera
Gültigkeitsbereich
Diffusionsplatte
Frontbeleuchtung 3
(BGA-Beleuchtung)
Hintergrundbeleuchtun
gssystem (Option)
BGA-Bauteile
F1A29A
Das Licht der verwendeten Lampe 3 strahl auf die Lotperlen auf der BGA-
Unterseite.
Das reektierte Licht wird durch ein Monokular in die CCD-Kamera geleitet.
Die Bilder der einzelnen Lotperlen sehen aus wie Donuts. So erfasst die Kamera
ein Bild der Lotperlen, um ihre Position oder ihre Anordnung zu ermitteln (fehlende
Lotperlen etc.).
Beispiel Zur Erkennung erfasstes BGA-Bild
F1A27-1
DEUKYX
1-37193-1100
3.9 Bauteilerkennungssystem
3.9.3 Hintergrundbeleuchtungssystem (Option)

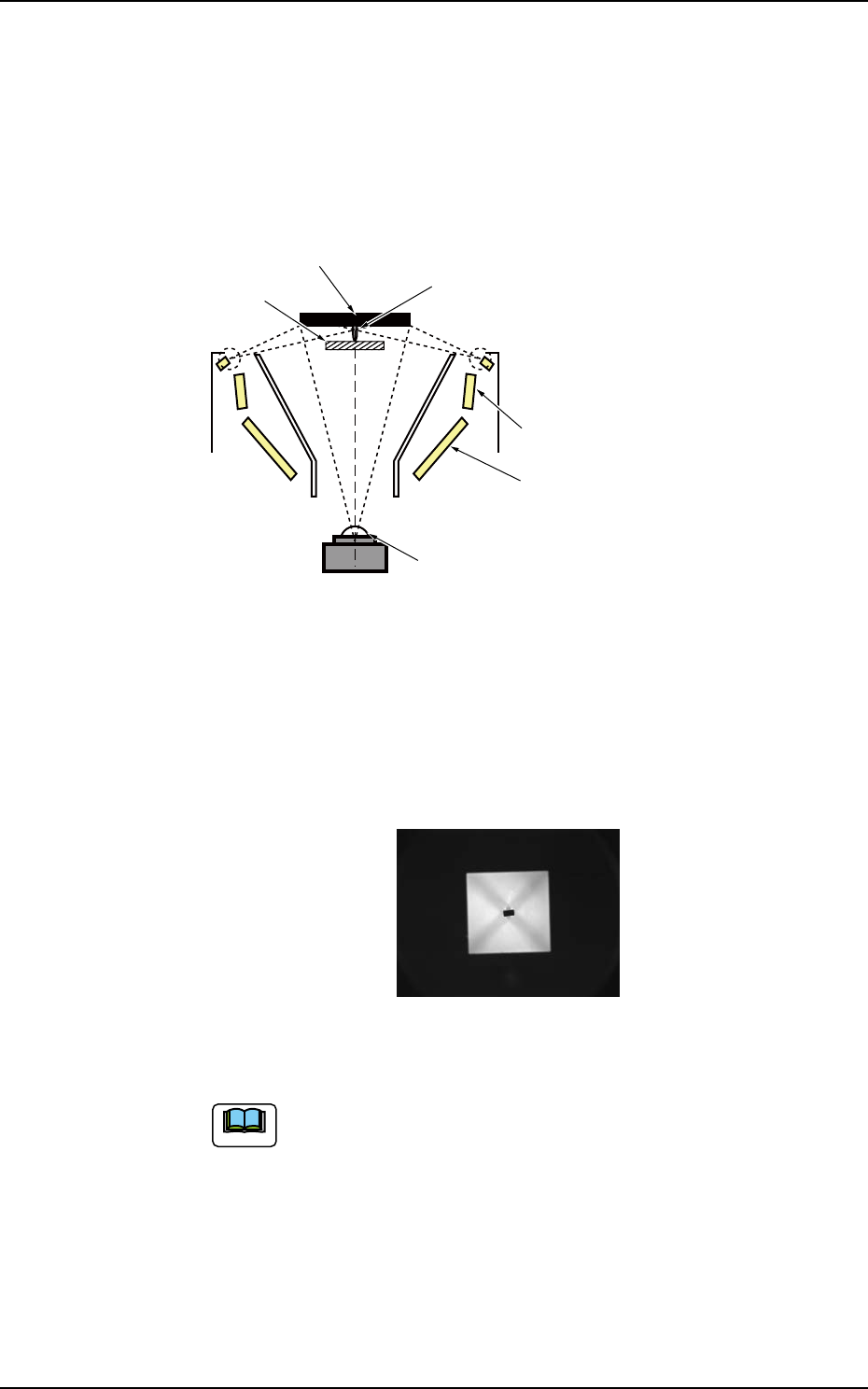

Die folgende Abbildung zeigt einen Schnitt durch den Erkennungsbereich des
Hintergrunderkennungssystems und den Strahlengang der Beleuchtung für die
Erkennung.
Wenn ein Bauteil wie das in der Abbildung schattierte verwendet wird, wird der
Umriss des Bauteils mit Hilfe der Hintergrundbeleuchtung erkannt.
Vakuumaufnehmer
Frontbeleuchtung 1
Frontbeleuchtung 2 (koaxial)
CCD-Kamera
Gültigkeitsbereich
Diffusionsplatte
Frontbeleuchtung 3
(BGA-Beleuchtung)
Hintergrundbeleuchtun
gssystem (Option)
Chip-Bauteile
F1A30A
Das Licht der Lampen für die Hintergrundbeleuchtung trifft auf die
Diffusionsplatte und wird auf das Bauteil reektiert.
Der Anteil des reektierten Lichts, das nicht von dem Bauteil blockiert wird, wird
durch ein Monokular in die CCD-Kamera geleitet.
So erfasst die Kameraden Umriss des Bauteils
Beispiel: Zur Erkennung erfasstes Bild
F1A31
Hinweis
Bei Verwendung der Hintergrundbeleuchtung ist eine Non-Stop-Fly-
Chargenerkennung nicht verfügbar.
