DEUKYX
3-9193-1100
1.3 Automatikbetrieb starten
1.3.3 „Product“-Bildschirm
In diesem Absatz wirdder Aufruf des „Product“-Bildschirms beschrieben.
Vorgehensweise
(1) Drücken Sie im TOP-Bildschirm auf [Product].
(Auf dem Bildschirm erscheint das „Product“-Bildschirm.)
F1C8
(2) Drücken im „Product“-Bildschirm die Schaltäche [Operation].
(Auf dem Bildschirm erscheint das „Run Mode“-Bildschirm.)
F1C9
DEUKYX
3-10193-1100
1.3 Automatikbetrieb starten

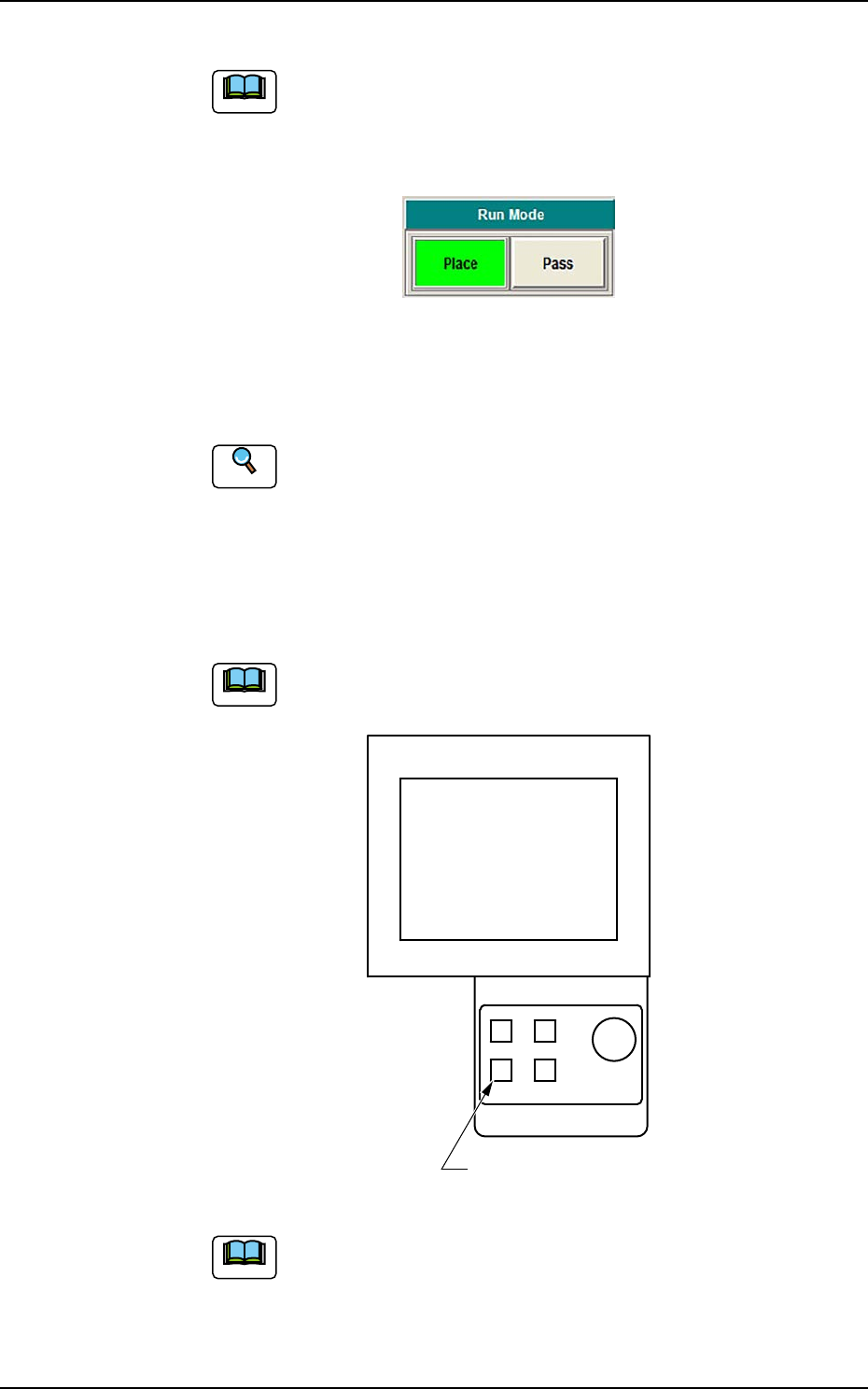

(3) Drücken Sie in dem Feld mit der Überschrift „Run-Modus“ [Place].
Hinweis
Drücken Sie in dem Feld mit der Überschrift „“RUN MD“ [Pass], wenn
Sie den „Pass“-Modus verwenden wollen.
Wird die Maschine in den „Pass“-Modus geschaltet, wird die Leiterplatte
ohne Bestückung an den Maschinenauslass transportiert.
F1C10
(4) Laden Sie das Bestückungsprogramm, das zur automatischen Fertigung der
Leiterplatte verwendet werden soll.
Referenz
Details nden Sie „2. Bestückungsprogrammwechsel“ in Kapitel 3.
(5) Drücken Sie zweimal die Schaltäche [START] auf dem Bedienfeld.
(Wird [START] nur einmal gedrückt, beginnt die die Kontrolleuchte
zu blinken. Wird [START] dann ein zweites Mal gedrückt,startet der
Automatikbetrieb.
Hinweis
Falls die Maschine nicht in Betrieb gesetzt werden kann, wenn die [START]
-Taste das erste Mal gedrückt wird, wird eine Nachricht angezeigt.
Strom EIN
STOPP
PULTWECHSEL
START
[START]-Taste
F1C11
Hinweis
(a) [START] blinkt nicht, wenn ein anderes als das „Produkt“-Bildschirm
geöffnet ist. Dann kann der Automatikbetrieb nicht gestartet werden.
(b) Wenn sich in der LP-Positioniereinheit bereits eine Leiterplatte
bendet, entlädt die Maschine diese LP, ohne sie zu bestücken.
