6. Einlaufen der Maschine
6. Einlaufen der Maschine
Wenn die Maschine für eine längere Zeit stillgestanden hat, muss die Leistung der
Maschine geprüft werden.
Dazu ist zunächst ein Einlaufvorgang von etwa 30 Minuten erforderlich.
Hinweis
Beachten Sie für ein optimales Einlaufen folgendes.
Richten Sie keine zu fertigende Leiterplatte ein.
• Die Feeder auf der Feeder-Basis können mit Bauteilen beladen
werden.
• Es ist jedoch darauf zu achten, dass die später beschriebenen
EinstellungenBedingungen für den Testlauf eingehalten werden.
Vorgehensweise
(1) Wählen Sie im Bildschirm „PP CHANGE“ das gewünschte
Bestückungsprogramm („Setup“-Untermenü) und drücken Sie [Prgm. Chg.].
F1C53A
DEUKYX
3-57193-1100
6. Einlaufen der Maschine
(2) Rufen Sie durch Drücken auf [Test Mode] im „OPERATION“-Bildschirm
die „Test Mode“-Registerkarte auf.
F1C54
DEUKYX
3-58193-1100
6. Einlaufen der Maschine

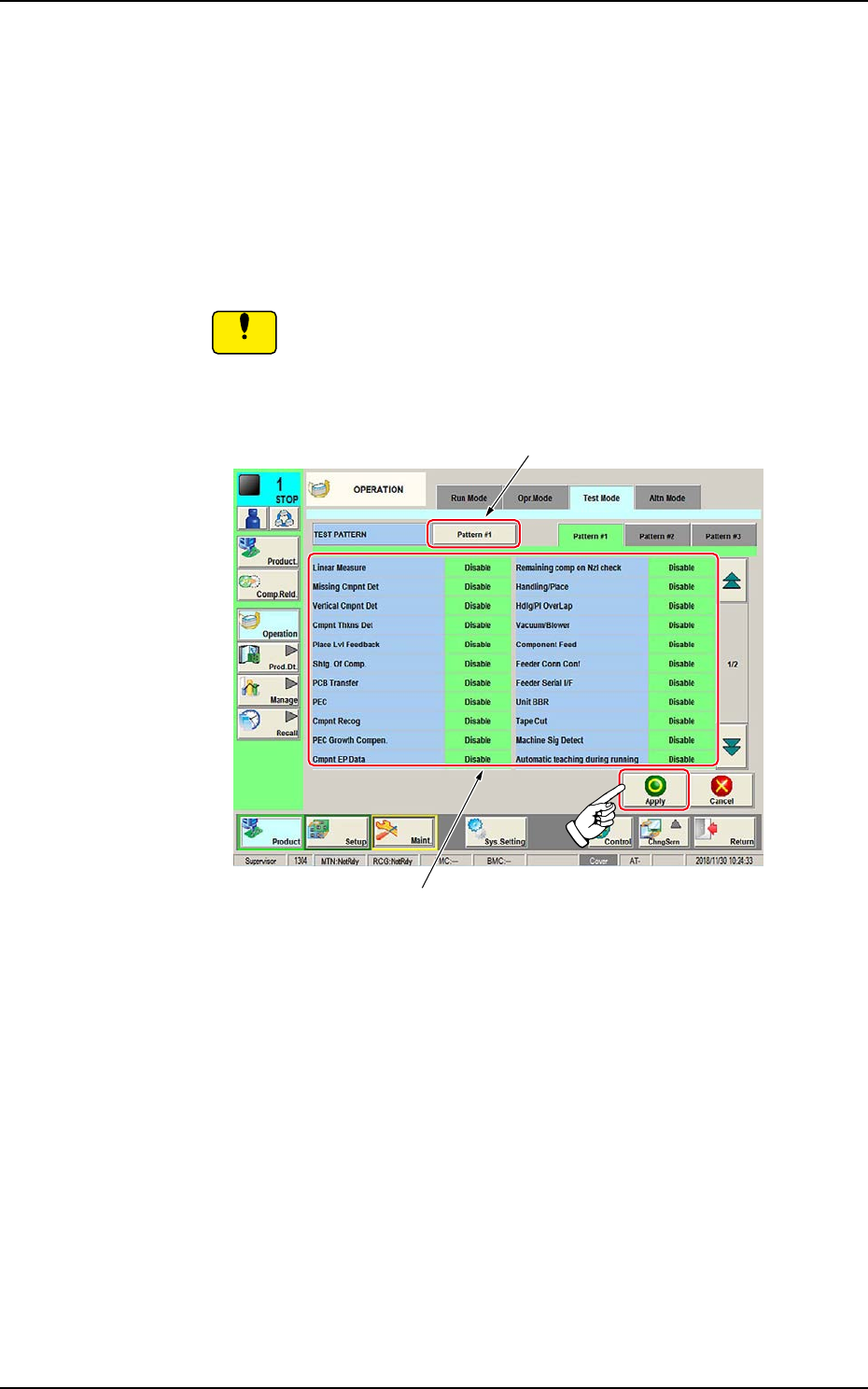

(3) Drücken Sie eine der Programmtasten für den Einlauf-Test. (Beispiel: [Pattem
#1] )
(4) Legen Sie den Testmodus für den Einlauf fest, indem Sie die Optionen (unter
den Programmauswahltasten) auswählen und [Apply] drücken.
(Das ausgewählte Programm wird der Einlauf-Funktion zugewiesen.)The
specied test pattern is applied to the running-in operation.)
Empfohlene Auswahl :
Schaltet alles auf „Grün“.
Hinweis
Eine falsche Auswahl (Testlauf im falschen MOdus) führt zu
verschiedenen Mängeln, z. B. Bestückung von Bauteilen durch
die Aufnehmer, Verstreuen von Bauteilen oder Kollision mit der
Rutsche usw.)
(3) Funktion “Pattern No.(Programm-Nr.) ”
(4) Funktion auswählen
F1C55
(5) Drücken Sie zweimal die Schaltäche [START] auf dem Bedienfeld.
(Der Einlauf-Betrieb startet.)
(6) Zum Stoppen des Einlauf-Betriebs drücken die auf dem Bedienfeld [STOP].
(7) Wollen Sie den Test verlassen, drücken Sie im „MODE SET“-Bildschirm
auf [Disable] und auf [Apply].
(„TEST RUN: # (Pattern No.)“ auf der „Statusanzeige“ im oberen Bereich
des Bildschirms erlischt und der Normalmodus wird wieder hergestellt.)
