1. Automatikbetrieb
1. Automatikbetrieb
Nachfolgend sehen Sie ein Ablaufdiagramm des Automatikbetriebs.
Ende des Automatikbetriebs
Überprüfungen vor
Automatikbetrieb
Vorbereitungen zum
Automatikbetrieb
Automatikbetrieb starten
Programmwechsel
Nachfüllen von Bauteilen
und LPs
Automatikbetrieb Stopp.
Unterbrechung und
Neustart
1.1.1 Stromversorgung prüfen
1.1.2 Luftdruckprüfung
1.1.3 Abdeckungen prüfen
1.1.4 Sicherheitsüberprüfung für Maschinenumfeld
1.2.1 Strom EIN
1.2.2 Bauteilvorbereitung
1.2.3 Leiterplattenvorbereitung
1.3.1 Systemprogramm starten
1.3.2 Benutzeranmeldung
1.3.3 „Product“-Bildschirm
2. Bestückungs programmwechsel
3. Bauteilnachfüllung
4. Leiterplatten nachladen
5.1 Maschine stoppen
5.2 Unterbrechung des Automatikbetriebs
5.5.1 Stopp des Automatikbetriebs
5.5.2 Abmelden
F1C1
DEUKYX
3-2193-1100
1.1 Vor Automatikbetrieb prüfen
1.1 Vor Automatikbetrieb prüfen
1.1.1 Stromversorgung prüfen
Prüfen Sie, ob der Netzschalter für die Stromversorgung eingeschaltet ist.
•
Stromversorgung : 200 ± 20 V AC, 3-3-Phasen
•
Maximale Scheinleistung : 12.1kVA
1.1.2 Luftdruckprüfung
Stellen Sie sicher, dass der Luftdruck folgende Werte hat.
•
Hauptdruck: 0,45 MPa (4,6 kgf/cm
2
)
Hinweis
Die angeführten Werte gelten für die Maschine, wenn sie sich im „Stopp“-
Modus bendet.
Min. 0,4 MPa (4,1 kgf/cm
2
) ist erforderlich, wenn die Maschine arbeitet.
•
Luftausblasdruck: 0,05 MPa (0,5 kgf/cm
2
)
Hauptdruck
0,45 MPa (4,6 kgf/cm
2
)
Luftausblasdruck
0,05 MPa (0,5 kgf/cm
2
)
F1C2
Hinweis
(a) Ändern Sie die Luftdruckeinstellungen nicht. Anderenfalls
arbeiten die Drucklufteinheiten nicht korrekt.
(b) Verwenden Sie nur trockene, saubere Luft Geraten Feuchtigkeit,
Öl, Staub etc. in eine Drucklufteinheit der Maschine
(Druckluftzylinder etc.), kann dies zu einem Maschinenausfall
führen.
DEUKYX
3-3193-1100
1.1 Vor Automatikbetrieb prüfen
1.1.3 Abdeckungen prüfen
GEFAHR
In der Maschine gibt es stark motorisierte und
hochspannungsführende Bereiche. Hier muss
besonders darauf geachtet werden, sie nicht zu
berühren.
Anderenfalls kann es zu Verletzungen (schweren
Unfällen) kommen.
• Nur entsprechend qualiziertes Wartungspersonal
darf die Abdeckungen entfernen.
• Die Maschine darf nur mit installierten Abdeckungen
in Betrieb genommen werden.
• Wurde eine Abdeckung abgenommen, bringen Sie
sie vorher wieder an.
• Schließen Sie die Abdeckungen (Türen), bevor Sie
die Maschine in Betrieb nehmen.
• Deaktivieren Sie keine Sicherheitsschaltungen der
transparenten Abdeckungen (Türen).
Prüfen Sie, ob die transparenten Abdeckungen über den Achseinheiten, die
Sicherheitsverkleidung der maschinenbasis, die Tür des Schaltschranks (Basis der
Maschine) geschlosen sind.

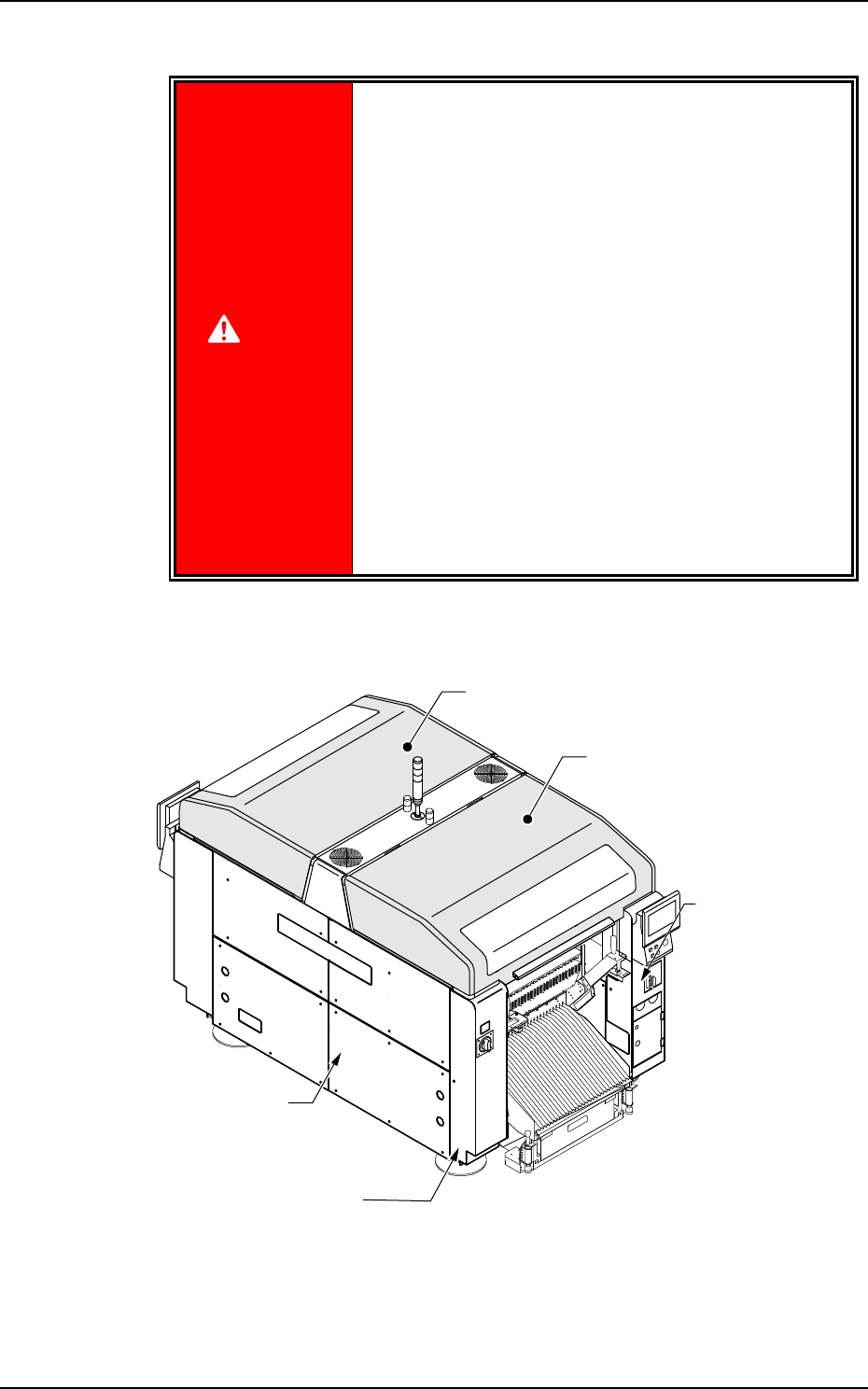

Maschinenvorderseite
Sicherheitsabdeckung
(an Maschinenbasis)
Abdeckungen
(Tür)
Abdeckungen
(Tür)
Sicherheitsabdeckung
(an Maschinenbasis)
Schaltschrankverkleidung
(an Maschinenbasis)
