DEUKYX
2-11193-1100
2.2 Erkennungs-Bildschirm
[2] Bedienschaltächen für die Anzeige
Mit den folgenden Tasten können Sie die Vergrößerung der Darstellung
verändern oder das Bild bewegen.
[
] Taste :
Normalmodus
[
] Taste :
VergrößerungsmodusNach Änderung der Vergrößerung
durch
] ändert sich die Form des Cursors in .
Wird das zu vergrößernde Bild angetippt oder mit der
linken Maustaste auf das Bild geklickt, wird das Bild mit
der Cursorposition als Mitte vergrößert.
Soll das Bild mit fester Position vergrößert werden,
platzieren Sie zunächst den Cursor in die Mitte des
Bildes, bevor Sie es vergrößern.
[
] Taste :
VerkleinerungsmodusNach Änderung in den
Verkleinerungsmodus durch
] ändert sich die Form
des Cursors in
. Wird das zu verkleinernde Bild
angetippt oder mit der linken Maustaste auf das Bild
geklickt, wird das Bild mit der Cursorposition als Mitte
verkleinert.
Soll das Bild mit fester Position verkleinert werden,
platzieren Sie zunächst den Cursor in die Mitte des
Bildes, bevor Sie es verkleinern.
[
] Taste :
BewegungsmodusNach Änderung in den
Bewegungsmodus durch
] ändert sich die Form des
Cursors in
. Ziehen Sie das Bild mit gedrückter linker
Maustaste in die gewünschte Richtung.
DEUKYX
2-12193-1100
2.2 Erkennungs-Bildschirm
[ ] Taste :
Echtzeitdarstellungsmodus (erfasstes Bild wird in realer
Größe angezeigt)
Nach Änderung in den Echtzeitmodus durch [
]
ändert sich die Form des Cursors in
. Wird das
Echtzeitbild angetippt oder mit der linken Maustaste auf
das Bild geklickt, wird das Bild mit der Cursorposition
als Mitte in realer Größe dargestellt.
Soll das Bild mit fester Position angezeigt werden,
platzieren Sie zunächst den Cursor in die Mitte des
Bildes, bevor Sie es in realer Größe anzeigen.
[
] Taste :
Bild passend zoomen (Bild füllt den gesamten
Anzeigebereich aus).
Nach Änderung in diesen Zoom-Modus durch [
] ändert sich die Form des Cursors in
. Wird das
zu vergrößernde Bild angetippt oder mit der linken
Maustaste auf das Bild geklickt, wird das Bild mit der
Cursorposition als Mitte den Anzeigebereich ausfüllend
vergrößert.
Soll das Bild mit fester Position angezeigt werden,
platzieren Sie zunächst den Cursor in die Mitte des
Bildes, bevor Sie es den Anzeigebereich ausfüllend
vergrößern.
DEUKYX
2-13193-1100
2.2 Erkennungs-Bildschirm
[ ] Taste :
Bild anpassen
Wird [
] gedrückt, nachdem das Bild im Einzelmodus
angezeigt wird, werden die Bewegungspfeile
eingeblendet.
F1B9
Bewegungspfeile ( )
Drücken Sie auf einen Pfeil, bewegt sich das Bild in die angegebene
Richtung.
[
] Taste :
Wechsel-Taste
Drücken Sie diese Taste, wechselt das Bild zwischen
vordere, hinterer und Polaritätsdarstellung.
[
] Taste :
MehrfachanzeigeBeim
Drücken der Taste wechselt das System in die
Mehrfachanzeige.

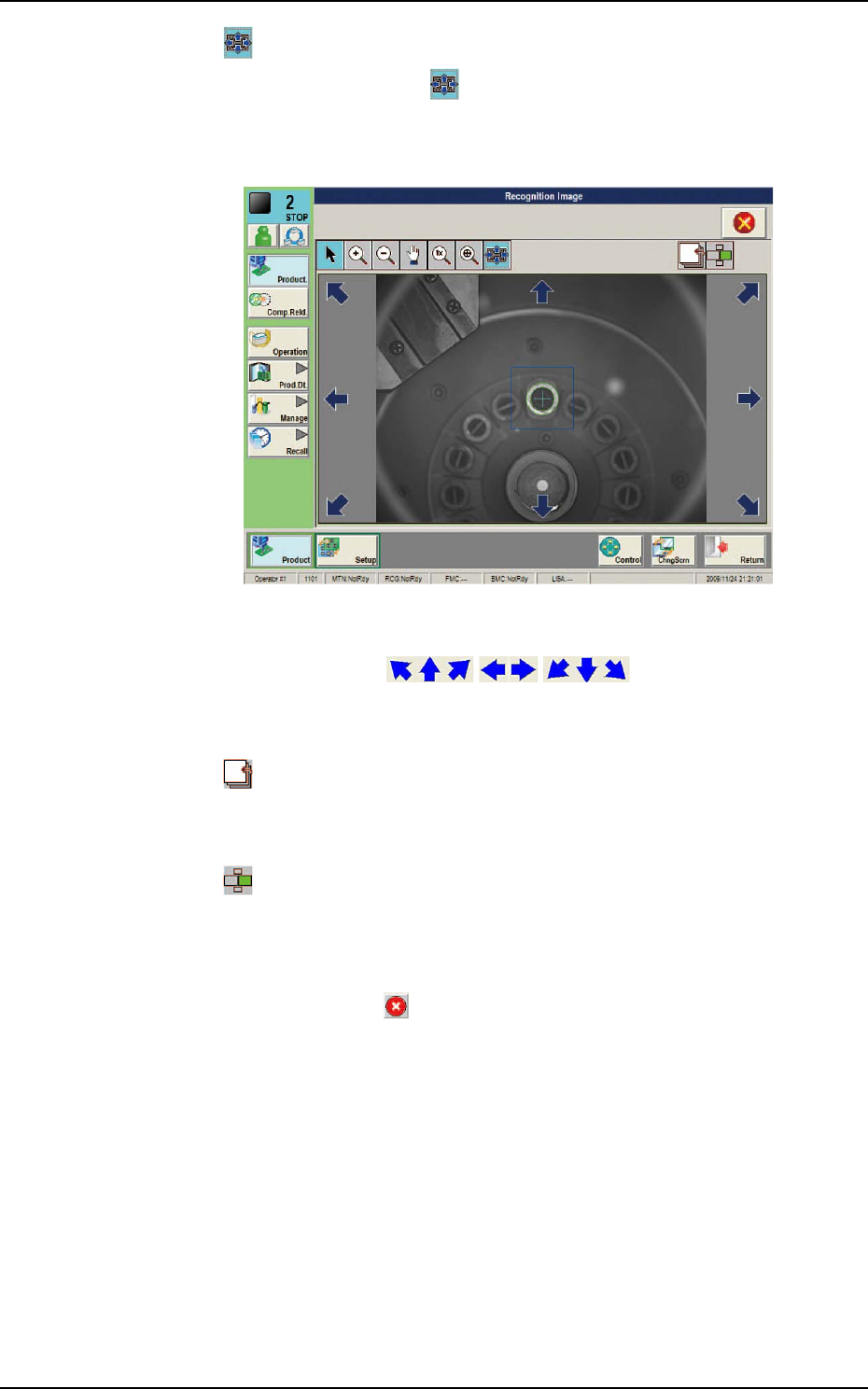

[3] Schließen-Taste ([
])
Drücken Sie diese Taste, wird das Bildschirm des Bildanpassungsmodus
geschlossen.
