2.4 Bestückung prüfen
2.4.2 Bauteilplatzierung prüfen
Prüfen Sie, ob das Bauteil korrekt bestückt wird.
Vorgehensweise
(1) Führen Sie die LP aus der vorgeschalteten Maschine zu.
Referenz
Soll die LP manuell zugeführt werden, nden Sie Details
„4.1.1 Leiterplatten manuell einsetzen“ in Kapitel 3.
(2) Drücken die Schaltäche [START] auf dem Bedienfeld.
Die Bestückung startet.
(3) Drücken Sie [All PCB out].
(4) Prüfen Sie, ob Bestückungsposition, Winkel und Bauteiltyp der verarbeiteten
LP korrekt sind.
DEUKYX
3-34193-1100
3. Bauteilnachfüllung
3. Bauteilnachfüllung
Es gibt zwei Fälle der Nachfüllung von Bauteilen während des automatischen
Betriebs: die bachfüllung bei fehlenden Bauteilen und die vorbeugende
Nachfüllung.
3.1 Maßnahmen gegen fehlende Bauteile
Wenn während des Automatikbetriebs Bauteile fehlen, gibt die Maschine einen
Alarm aus.
Signalturm
: Die rote Lampe leuchtet.
Zusatzleuchten
: Wenn eine Lampe blinkt, bedeutet das, dass in dem Block
im Bereich der Lampe Bauteile fehlen.
(Anzeichen für fehlende Bauteile)
Warnsummer
: Der Summer gibt einen intermittierenden Ton aus.
[START]-Taste am Bedienfeld
: Die Schaltäche blinkt.
Gehen Sie wie nachfolgend beschrieben vor, um die Bauteile nachzufüllen und
den Automatikbetrieb wieder aufzunehmen.
Wenn Bauteile fehlen, öffnet sich das Bildschirm „Comp.Reld“.
Der Schalter der Feeder-Basis, an der Bauteile fehlen, schaltet um auf rot.
F1C31
DEUKYX
3-35193-1100
3.1 Maßnahmen gegen fehlende Bauteile
n
Wie werden fehlende Bauteile nachgefüllt
Vorgehensweise
(1) Drücken Sie die rote Feeder-#-Taste (Titel „Fdr.No“) in der „Feederliste“.
Die rote Anzeige weist darauf hin, dass dem Feeder Bauteile fehlen.
(Im Bereich „Feeder-Zuordnung“ von „Fdr Reload“ werden alle Feeder
dern Blöcken angezeigt, in denen Bauteile fehlen. Dadurch erscheinen diese
Feeder rot.)
Hinweis
Der Status der Feeder wird in der Feeder-Zuordnung durch Farben dargestellt.
Rot
: Feeder nicht verfügbar (fehlende Bauteile, Feeder nicht installiert etc.
Pink
: Verspeißstopp generiert
Gelb
: Aufmerksamkeit erfoderlich (nur noch wenige Bauteile etc.
Grün
: Normaler Feeder-Status
Grau
: Im Bestückungsprogramm nicht verwendet.
Feeder die nicht rot sind sind bestätigt und einige können zusammen mit den rot
gekennzeichneten nachgefüllt werden.

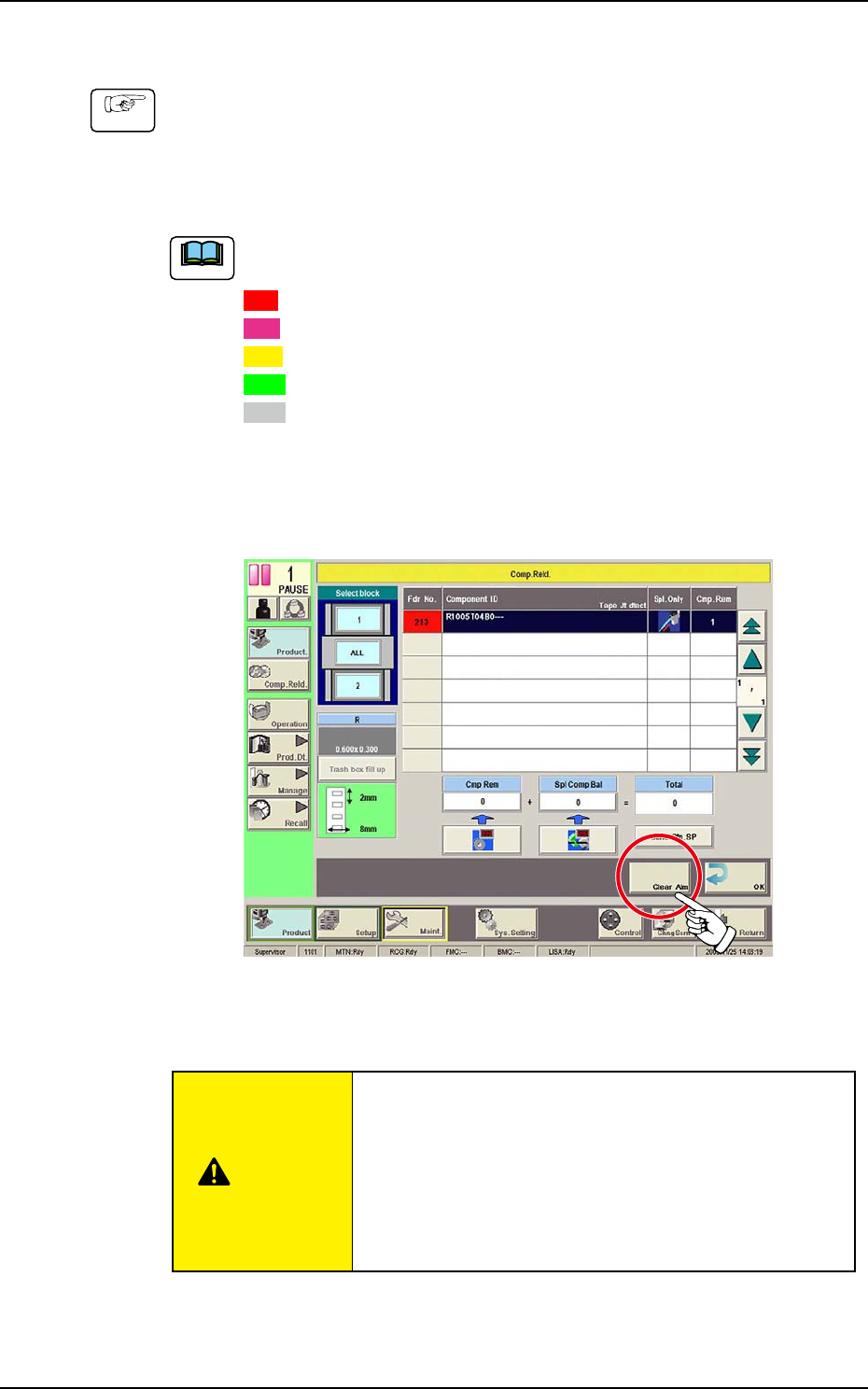

(2) Drücken Sie [Clear Alm], um den Alarm zurückzusetzen.
F1C32
(3) Nehmen Sie die Feeder ohne Bauteil heraus.
VORSICHT
Wird ein Gurt-Feeder angebracht oder abgenommen,
lassen Sie ihn nicht fallen.
Sie können sich am Fuß verletzen oder den Feeder be-
schädigen.
Nehmen Sie immer einen Feeder nach dem anderen und
lassen Sie sie nicht fallen.
