DEUKYX 3-21 193-1100 2.2 V orbereitungen für den Bestückungsprogrammwechsel 2.2.6.2 Gurt-Feeder abnehmen In diesem Absatz wird beschrieben, wie der Gurt-Feeder abgenommen wird. V orgehensweise (1) Prüfen Sie, ob der Gurt…
DEUKYX
3-20193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
(2) Verbinden Sie das an der Hauptmaschine mit einem Magneten befestigte
Verbindungskabel für den Feeder mit der Klammer nach unten an den
Feeder.
(Eine Sekunde, nachdem die Verbindung hergestellt ist, kann der Feeder neu
beladen oder justiert werden).
mit dem Hebel nach unten anschließen
F1C17
VORSICHT
Ist das Verbindungskabel an einen Gurt-Feeder ange-
schlossen bevor der Feeder korrekt arretiert ist, kann sich
die Halterungsführung lösen und von der Feeder-Einheit
fallen. Schließen Sie das Kabel an, wenn der Feeder arre-
tiert ist.
DEUKYX
3-21193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
2.2.6.2 Gurt-Feeder abnehmen
In diesem Absatz wird beschrieben, wie der Gurt-Feeder abgenommen wird.
Vorgehensweise
(1) Prüfen Sie, ob der Gurt-Feeder nicht mehr in Betrieb ist.
(Es darf kein Gurtvorschub und kein Ablösen der Abdeckfolie mehr
erfolgen.)
(2) Entfernen Sie das Feeder-Anschlusskabel und befestigen Sie es mit einem
Magneten an der Maschine.
F1C18
(3) Entfernen Sie den Feeder von der Gurt-Feeder-Halteführung und befestigen
Sie ihn auf den Austauschenwagen,.
VORSICHT
Es gibt einige schwere Feeder-Modelle. Wird ein
solcher Feeder nur mit einer Hand herausgenommen,
kann er aufgrund seines Gewichts herunterfallen.
Demontieren Sie solche Feeder nur mit beiden
Händen.
DEUKYX
3-22193-1100
2.3 Programmwechsel
2.3 Programmwechsel

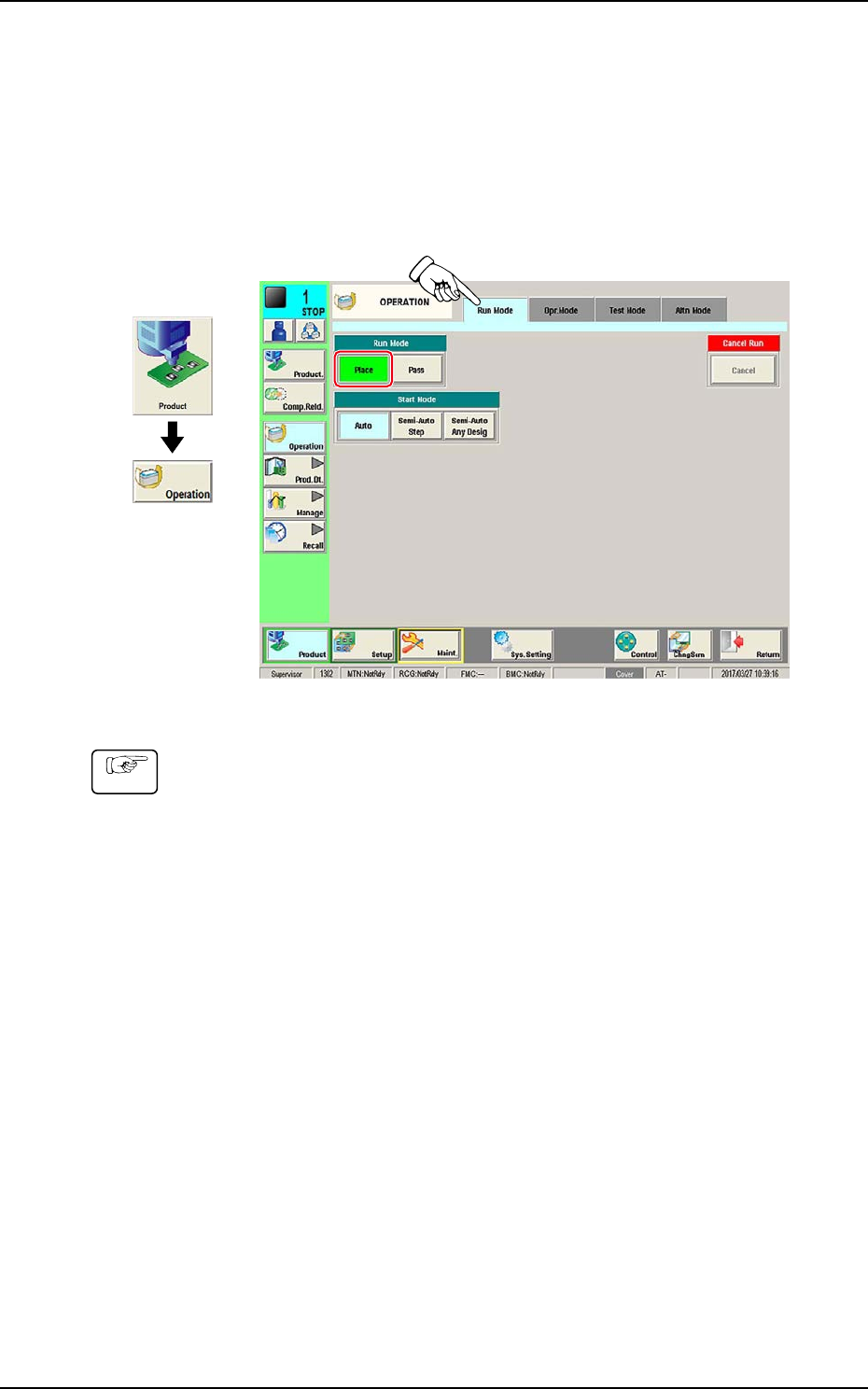

2.3.1 Auswahl des Run-Modus
Stellen Sie den „Run“-Modus in der Bedienoberäche unter der Registerkarte
„Run Mode“ ein.
Normalerweise wählen Sie hier „Place“
Grafischer
Ablauf
F1C19A
Vorgehensweise
(1) Drücken Sie auf der Bedienoberäche den Register-Tab [Run Mode].
(2) Drücken Sie in der Registerkarte „Run Mode“ auf [Place].
