3. Bedingungen für Bauteilplatzierung
(3) Geringster Abstand zu Hindernissen
•
Der geringste Abstand zwischen einem Hindernis (siehe
Schnittdarstellung) und dem Aufnehmer oder dem Bauteil muss 0,5 mm
oder mehr betragen.
Die Oberseite der Leiterplatte dient als Referenzäche.
LPLP
(Maschinenrückseite)
(Maschinenvorderseite)
3,03,0
2,0
2,0
0,3 bis 5,0
0,3 bis 5,0
0,5 mm oder mehr
Geringster Abstand
Einheit:mm
F1D3
DEUKYX
4-19193-1100
4. Passermarken
4. Passermarken
(1) Typ und Größe
Markentyp D1 [mm] D2 [mm] Hinweise
Rund
D2
D1
D1
0,2 bis 3,0 0 bis 2,8
(D1 - 0,2 = >D2)
• Referenzmarken:
Mitte
• D2 :Abmessung
gestanztes Loch
Rechteckige
D1
D2
D1
(Maschinenvorderseite)
0,2 bis 3,0 0 bis 2,8
(D1 - 0,2 = >D2)
• Referenzmarken:
Mittelpunkt
• D2 :Abmessung
gestanztes Loch
Gleichseitiges
Dreieck (nach
oben gedreht)
D2
D1
D1
(Maschinenvorderseite)
0,5 bis 3,0 0 bis 2,8
(D1 - 0,2 = >D2)
• Referenzmarken:
Mittelpunkt
• D2 :Abmessung
gestanztes Loch
Kreuz
D2
D1
(Maschinenvorderseite)
0,5 bis 3,0 0,2 bis 1,5
(D1/2 = >D2)
• Referenzmarken:
Mittelpunkt
Rechteck
D1
D2
D2
D1
(Maschinenvorderseite)
0,5 bis 3,0 0,5 bis 3,0 • Referenzmarken:
Mittelpunkt
Schachbrett
(Quadrat)
D1D1
(Maschinenvorderseite)
0,5 bis 3,0 − • Referenzmarken:
Kontakt von zwei
Quadraten
Diamand
(gedrehtes
Quadrat)
D1
45°
D2
D1
45°
(Maschinenvorderseite)
0,5 bis 3,0 0 bis 2,8
(D1 - 0,2 = >D2)
• Referenzmarken:
Mittelpunkt
• D2 :
Abmessung
gestanztes Loch
DEUKYX
4-20193-1100
4. Passermarken

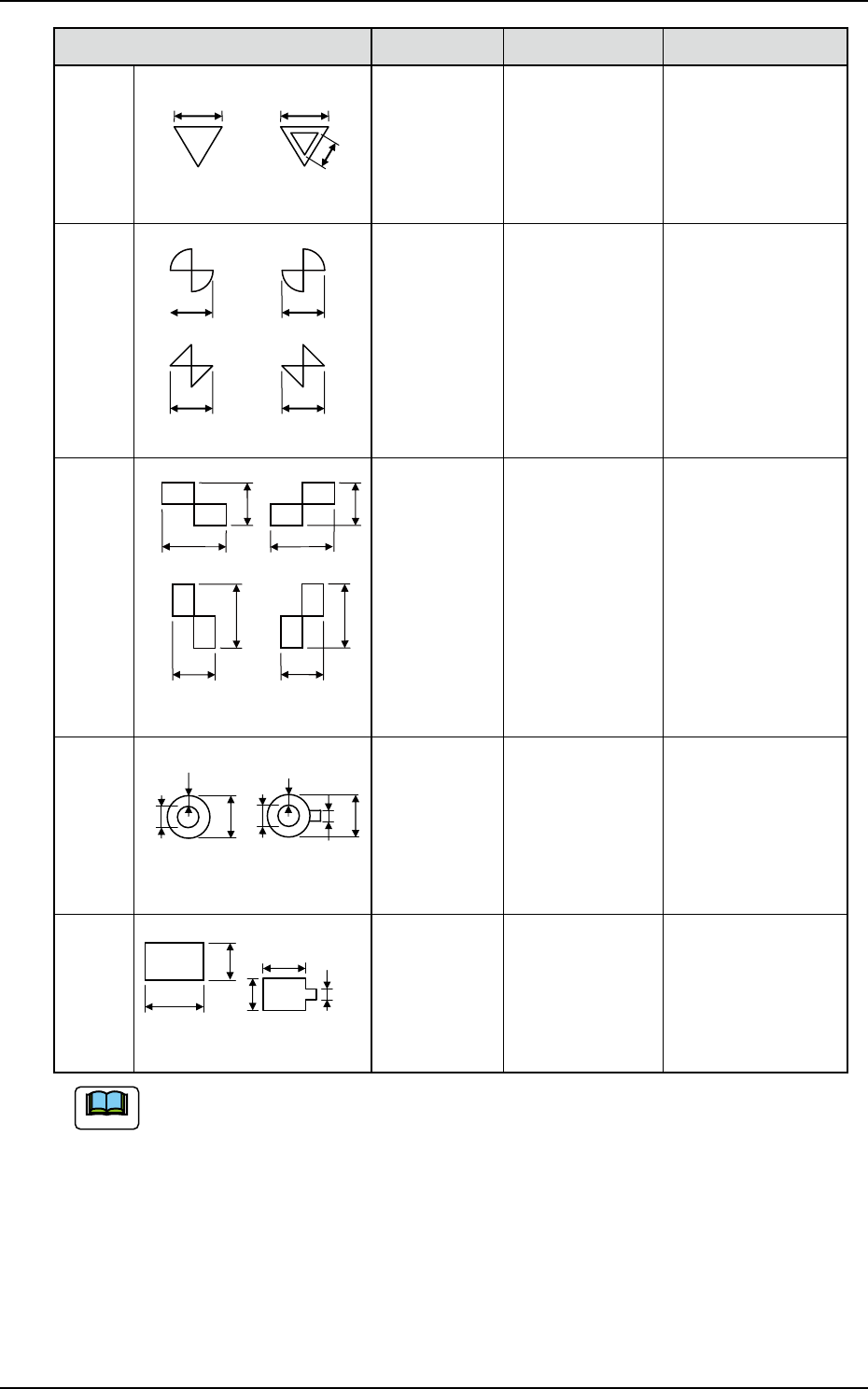

Markentyp D1 [mm] D2 [mm] Hinweise
Gleichseitiges
Dreieck (nach
unten gedreht)
D1
D2
D1
(Maschinenvorderseite)
0,5 bis 3,0 0 bis 2,8
(D1 - 0,2 = >D2)
• Referenzmarken:
Mittelpunkt
• D2 :Abmessung
gestanztes Loch
Schleife
D1
D1
D1
D1
Oder Oder
(Maschinenvorderseite)
0,5 bis 3,0 − • Referenzmarken:
Kontakt von zwei
Fächern oder
Dreiecken
Schachbrett
(Rechteck)
D1
D2
D1
D2
D1
D2
D1
D2
Oder Oder
(Maschinenvorderseite)
0,5 bis 3,0 0,5 bis 3,0 • Referenzmarken:
Kontakt von zwei
Rechtecke
Durch Loch
(Rund)
D1
D1
D2
D2
W
W
Hinweis: b
(Maschinenvorderseite)
0,5 bis 3,0 0,5 bis 1,5 • Referenzmarken:
Mitte
• D2 :
Abmessung
gestanztes Loch
• W : Min. 0,25 mm
Pad-Marke
(Rechteckig)
D1
D2
D1
D2
Hinweis: b
(Maschinenvorderseite)
0,5 bis 3,0 0,5 bis 2,0 • Referenzmarken:
Mittelpunkt
Hinweis
(a) Die Fehlerabweichung bei der Markengröße muss im Vergleich zum Referenzmuster
innerhalb von ± 10% liegen.
(b) Eine Durchkontaktierung oder ein Pad sollte nur einen Steg haben, der in Schritten von
45 ° ausgerichtet ist.
