DEUKYX
3-28193-1100
2.3 Programmwechsel
2.3.5 Prüfen von LP-Transport und -Positionierung
Nachfolgend wird beschrieben, wie der Status des LP-Transports und der
-Positionierung im „PCB XFER“-Bildschirm (einem Menü in „Set-up“) geprüft
werden kann.
Vorgehensweise
(1) Rufen Sie das „PCB XFER“-Bildschirm wie in folgender Grak dargestellt
auf.
Grafischer
Ablauf
F1C26
(2) Führen Sie die LP aus der vorgeschalteten Maschine zu.
Referenz
Soll die LP manuell zugeführt werden, nden Sie Details „4.1.1 Leiterplatten
manuell einsetzen“ in Kapitel 3.
(3) Wählen Sie die gewünschte Block-Taste (grasch dargestellt) für „PCB
LOCATE L“.
Drücken Sie innerhalb 10 Sekunden auf dem Bedienfeld [START], um die
Leiterplatte zu transportieren.
(4) Prüfen Sie, ob die LP normal und gleichmäßig transportiert wird und nicht
herunterfällt.
(5) Drücken Sie in dem Feld mit der Überschrift „PCB LOCATE L“ [Execute].
Drücken Sie innerhalb 10 Sekunden auf dem Bedienfeld [START].
(Die Abstützbasis fährt hoch.)
DEUKYX
3-29193-1100
2.3 Programmwechsel
(6) Drücken Sie unten im Bildschirm auf [Cover] verriegeln, um die Lampe
auszuschalten.
(Die transparente Abdeckung (Tür) wird entriegelt.)
F1C56
(7) Öffnen Sie die transparente Abdeckung (Tür).
VORSICHT
Die Versorgung zu den Motoren etc. ist AUS. Seien Sie
bei Einrichtungsarbeiten trotzdem vorsichtig, wenn
Sie in die Maschine greifen müssen. Vermeiden Sie
Hand- und Fingerverletzunge.
(8) Drücken Sie vorsichtig mit dem Finger gegen die LP, um zu prüfen, ob es
keine Probleme mit den Abstützstiften gibt.
(9) Schließen Sie die transparente Abdeckung (Tür).
DEUKYX
3-30193-1100
2.3 Programmwechsel

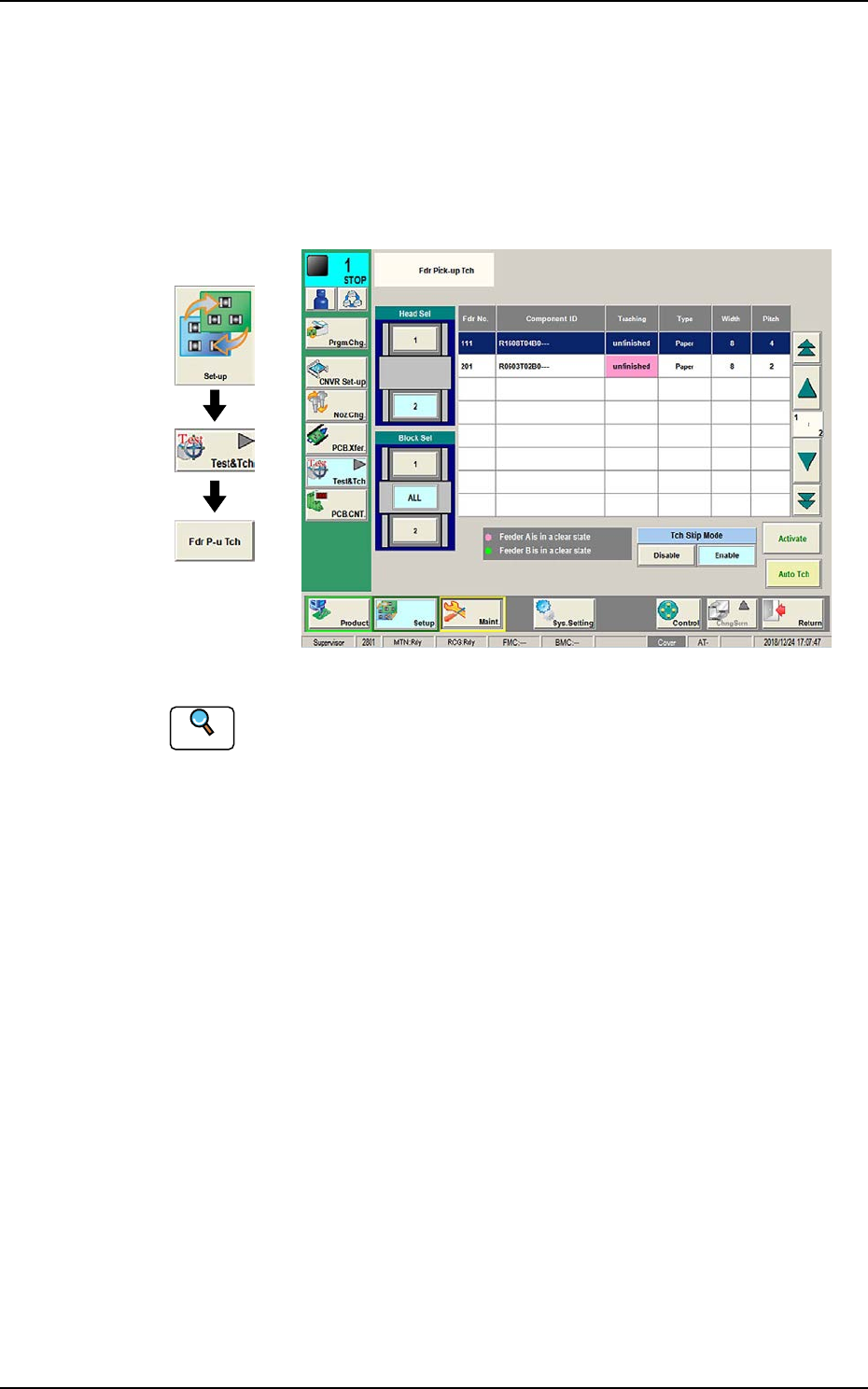

2.3.6 Prüfen der Bauteil-Aufnahmeposition
Im Normalfall ist es nicht erforderlich, die Aufnahmeposition zu prüfen, da leichte
Abweichungen automatisch korrigiert werden.
Können jedoch Bauteile, die genauestens bestückt werden müssen, nicht korrekt
aufgenommen werden, muss für die Aufnahmeposition ein Teching durchgeführt
werden.
Grafischer
Ablauf
F1C27
Referenz
Details nden Sie unter „7.1 „Fdr Pick-up Tch“ -Bildschirm“ in Kapitel 6, Band
2.
