DEUKYX 3-55 193-1100 5.5 Ende des Automatikbetriebs 5.5.2 Abmelden Wenn das Bedien-Bildschirm geschlossen ist, drücken Sie im allgemeinen Menü auf [Return]. Wird [Return] gedrückt, wird das Bedien-Bildschirm verlassen un…
DEUKYX
3-54193-1100
5.5 Ende des Automatikbetriebs
5.5 Ende des Automatikbetriebs
5.5.1 Stopp des Automatikbetriebs
• Stopp des Automatikbetriebs durch den LP-Zähler
Wenn der „PCB Counter Stop Mode“ verwendet wird, stoppt die Maschine
automatisch, sobald die voreingestellte Anzahl an Leiterplatten erreicht ist.
Referenz
Siehe auch „8. „PCB.CNT.“ Bildschirm “ in Kapitel 6 (Band. 2) für Details zu
der LP-Zählerfunktion.
• Stopp des Automatikbetriebs durch die Taste [All PCB out]
Drücken Sie in der Statusanzeige (oberer Bereich des Bedienfensters [All PCB
out]. Die Taste [All PCB out] leuchtet gelb.
Nachdem die Maschine die Bauteile auf der Leiterplatte, die sich in der
Maschine bendet, platziert hat, entlädt sie die produzierte Leiterplatte und
jedes Gerät kehrt in seine stationäre Position zurück.
Gleichzeitig erlöschen die Beleuchtung der [START]-Taste und die grüne
Leuchte des Signalmasts. Der Automatikbetrieb stoppt.
[All PCB out] Taste
Statusanzeigebereich (oberer Teil des Bedienbildschirms)
F1C51
Referenz
In „5. Stopp. Unterbrechung und Neustart“ „Kapitel 3“ nden Sie andere
Arten,
die Maschine zu stoppen.
DEUKYX
3-55193-1100
5.5 Ende des Automatikbetriebs
5.5.2 Abmelden
Wenn das Bedien-Bildschirm geschlossen ist, drücken Sie im allgemeinen Menü
auf [Return]. Wird [Return] gedrückt, wird das Bedien-Bildschirm verlassen und
es erscheint wieder das TOP-Bildschirm.
F1C52A
Hinweis
(a) Wenn Sie sich in einem Bearbeitungsbildschirm, wie beispielsweise das
Editierfenster für das „Pattern Program“, benden, befolgenden Sie die
angegebenen Schritte, bevor Sie [Return] drücken.
(b) Um nach dem Abmelden die Stromzufuhr zur Maschine abzuschalten,
drücken Sie [Shutdown].
Details nden Sie „4.2 Abschalten“ in Kapitel 2.
DEUKYX
3-56193-1100
6. Einlaufen der Maschine
6. Einlaufen der Maschine
Wenn die Maschine für eine längere Zeit stillgestanden hat, muss die Leistung der
Maschine geprüft werden.
Dazu ist zunächst ein Einlaufvorgang von etwa 30 Minuten erforderlich.
Hinweis
Beachten Sie für ein optimales Einlaufen folgendes.
Richten Sie keine zu fertigende Leiterplatte ein.
• Die Feeder auf der Feeder-Basis können mit Bauteilen beladen
werden.
• Es ist jedoch darauf zu achten, dass die später beschriebenen
EinstellungenBedingungen für den Testlauf eingehalten werden.
Vorgehensweise

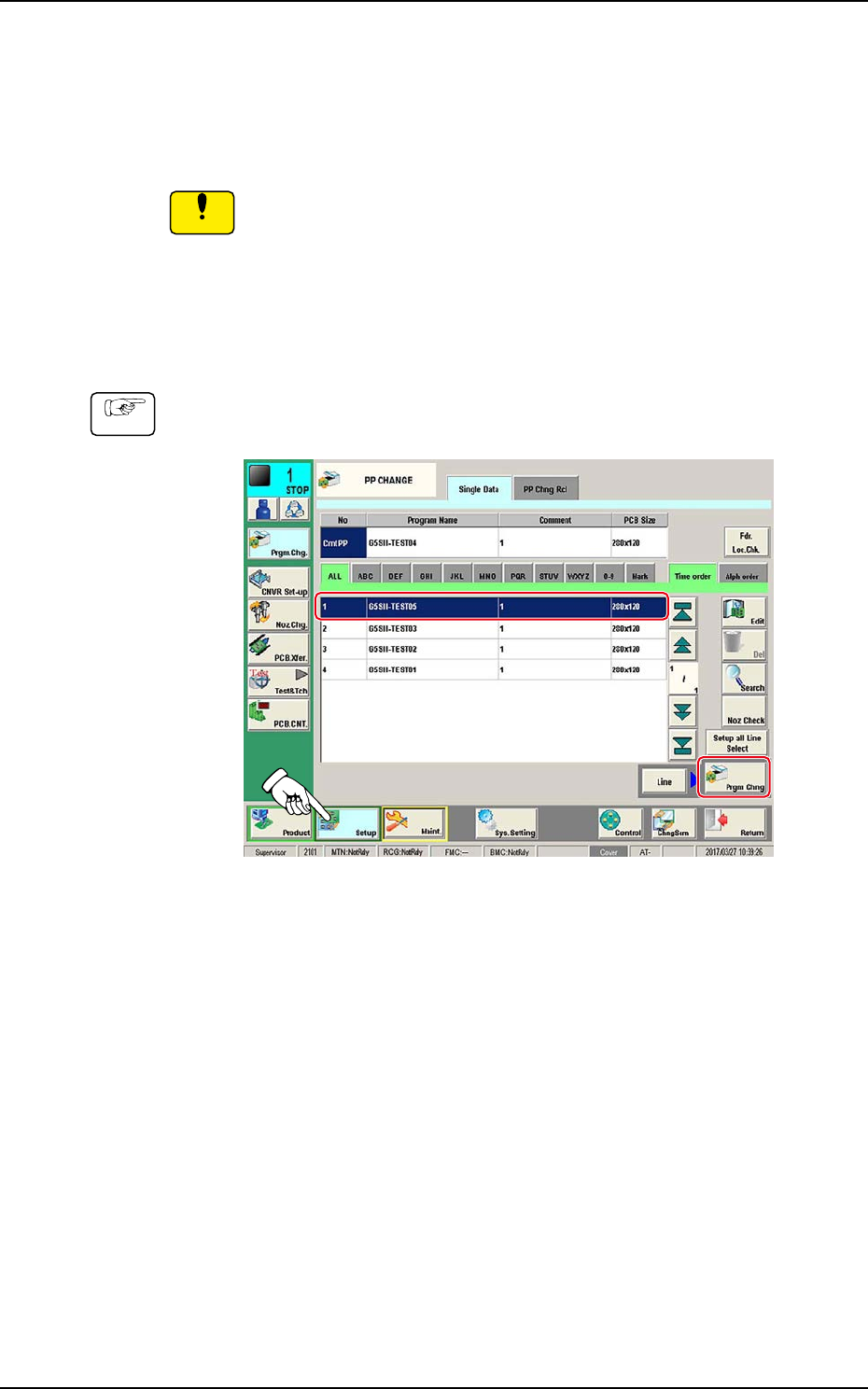

(1) Wählen Sie im Bildschirm „PP CHANGE“ das gewünschte
Bestückungsprogramm („Setup“-Untermenü) und drücken Sie [Prgm. Chg.].
F1C53A
