3.2 LP-Transporteinheit (LP-Be- und Entladeeinheit)
3.2 LP-Transporteinheit (LP-Be- und Entladeeinheit)
Das LP-Transportsystem transportiert die Leiterplatte vom Einlass (nach
Übergabe durch die vorgeschaltete Maschine) bis vor den Positionierbereich und
nach der Bestückung zum Maschinenauslass (zur Übergabe an die nachgeschaltete
Maschine).
Die von der vorgeschalteten Maschine gesendete LP wird vom LP-
Eingangsbereich zur Vorderseite des LP-Positionierungsabschnitts transportiert.
Danach wird die bestückte Leiterplatte weiter in den LP-Ausgangsbereich zur
Übergabe an die nachgeschaltete Maschine transportiert.
vorgeschaltete
Maschine
nachgeschaltete
Maschine
LP-
Entladeeinheit
LP-
Beladeeinheit
LP-
Positionierung
"L"Einheit
LP-
Positionierung
"R"-Einheit
F1A17
Der LP-Eingangs- und Ausgangsbereich dienen gleichzeitig als Puffer.
Außerdem sind sie die Verbindungsglieder zu externen Maschinen und zum LP-
Positionierbereich.
Hinweis
Wenn sich eine Leiterplatte im Leiterplattenaufnahmebereich zwischen der
Hauptmaschine und der Eingabe- oder Ausgabemaschine verklemmt, stoppen
Sie die Maschine, bevor Sie die Leiterplatte entfernen.
VORSICHT
Vergewissern Sie sich, bevor Sie die Maschine starten, dass sich
keine Personen in der Nähe (besonders auf der anderen Seite
der Maschine) benden und dass keine Werkzeuge oder Teile
vergessen wurden.
Abhängig von der Einstellung der LP-Übergabe durch die
vorgeschaltete Maschine zu dieser Maschine oder von dieser
Maschine zur nachgeschalteten kann sich der Transport in dem
Moment, indem die LP entfernt wurde, bewegen. Hierbei kön-
nen Sie sich die Finger einklemmen.
DEUKYX
1-25193-1100
3.3 LP-Positionierung
3.3 LP-Positionierung
Die Leiterplattenpositioniereinheit verfügt über eine Mechanik, die zur sicheren
Klemmung (Positionierung) der vom Einlass kommenden Leiterplatte dient.
Im LP-Positionierungsbereich verfährt der Bestückkopf anhand der Daten des
Bestückungsprogramms in den Bereich über der xierten Leiterplatte und platziert
die Bauteile auf der Leiterplatte.
Wird auf ein neues Programm umgerüstet, müssen die LP-Abstützstifte neu
angeordnet und die Transportbreite entsprechend eingestellt werden.
LP-Positionierung
F1A18
Hinweis
Legen Sie keine Gegenstände in den LP-Positionierbereich.
Anderenfalls kann es zu Schäden an der Maschine kommen.
DEUKYX
1-26193-1100
3.4 X/Y-Einheit
3.4 X/Y-Einheit
Diese Einheit ist mit einem mechanischen System ausgestattet, dass die
Bestückungsköpfe verfährt.
Durch das Verfahren der Bestückungsköpfe in X- und Y-Richtung können
Aufnehmer aufgenommen oder abgelegt und Bauteile aufgenommen und auf der
Leiterplatte platziert werden.

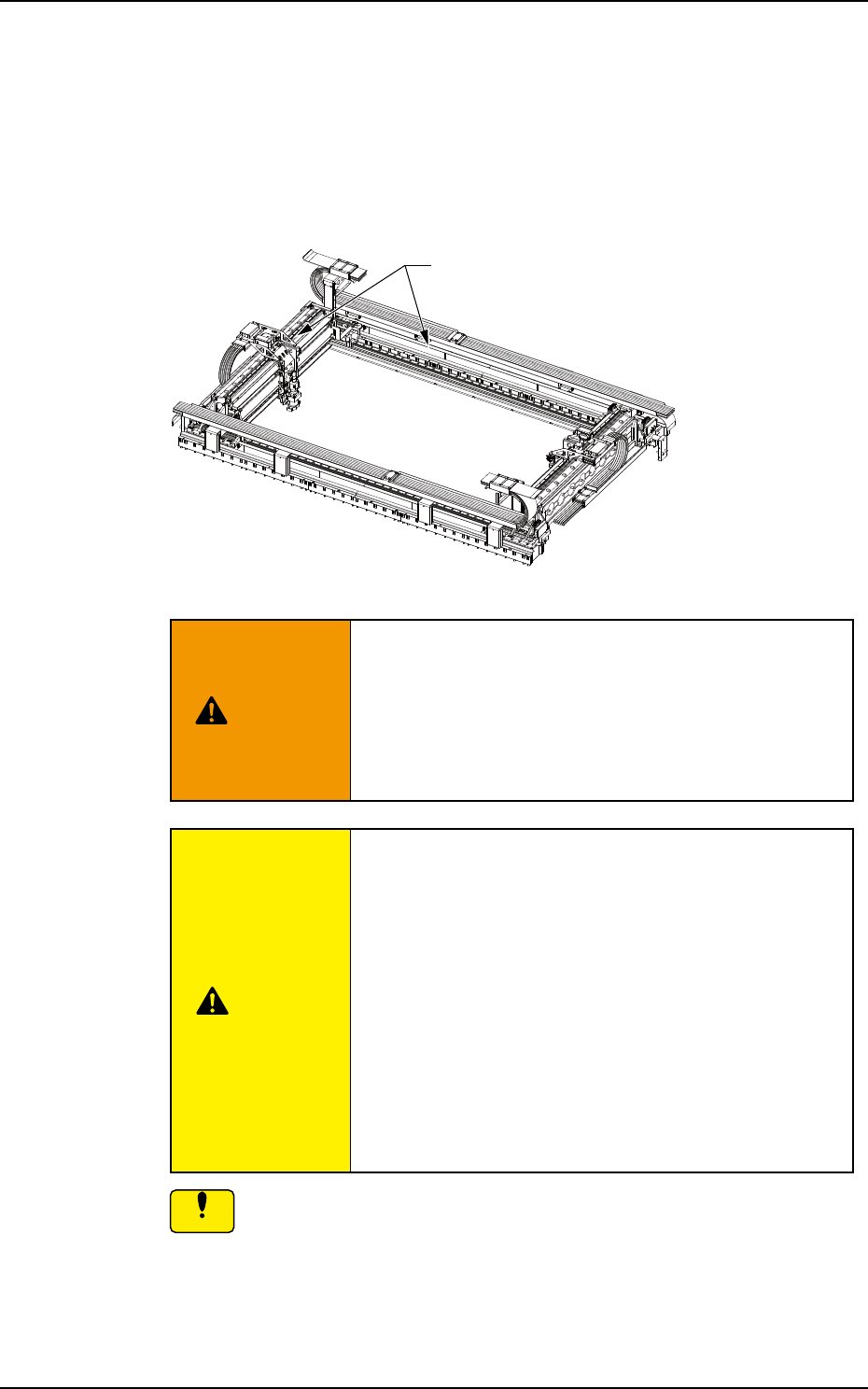

XY-Einheit
F1A19A
WARNUNG
Personen mit implatierten Schrittmachern dürfen
nicht in der Maschine arbeiten.
Der Bereich der X/Y-Achsen ist mit starken
Permanentmagneten ausgestattet.
Die Magneten können auf den Schrittmacher
einwirken und so schwere Unfällen verursachen.
VORSICHT
Starker Magnetismus
• Bringen Sie kein leicht magnetisierbares Metall in
die Nähe.
Anderenfalls kann das Metall schnell magnetisiert und
angezogen werden, was zu Verletzungen oder einem
Schaden an der Maschine führen kann.
• Bringen Sie keine Speicherkarte oder Uhr in die
Nähe der Maschine. Solche Objekte können leicht
durch den Magnetismus beeinusst werden.
So können die Daten auf der Speicherkarte oder Uhr
gelöscht und Gegenstände durch den starken Magnetismus
beschädigt werden.
Hinweis
Halten Sie die Aussparungen der Linearführungen frei von
Gegenständen.
Wird ein Gegenstand durch die Bewgungen eingeklemmt, führt dies
zu Schäden an der Maschine.
