DEUKYX
1-21193-1100
2.3 Bedienelemente
[3] [POWER ON] Button-Schalter
Mit diesem Schalter wird die Stromversorgung des Bedienfelds ein- oder
ausgeschaltet.
Wird [POWER ON] gedrückt und das Bedienfeld mit Strom versorgt, blinkt
die LED von [START].
[4] [START]-Taste
Wenn die [START] -Taste gedrückt wird, während die Lampe nach dem
Einschalten der Maschine blinkt, startet der automatische Betrieb und die
LED der Taste leuchtet grün.
Während die LED auf der Schaltäche leuchtet, bedeutet dies, dass der
Automatikbetrieb ausgeführt wird.
Wenn die [STOP]-Taste während des automatischen Betriebs gedrückt wird,
stoppt der Automatikbetrieb vorübergehend und die Lampe der [START]
-Taste erlischt.
Während alle Einheiten in ihre Nullpositionen fahren, leuchtet die LED
weiter.
[5] [STOP]-Taste
Beim Drücken der Taste wird die Maschine vorübergehend angehalten..
Bendet sie sich im Automatikbetrieb, werden zunächst die restlichen
Bauteile bestück, ehe sie vorübergehend anhält.
Wenn die [STOP]-Taste, während alle Einheiten in ihre Nullposition fahren,
gedrückt wird, wird dieser Vorgang abgebrochen..
[6] [EMERGENCY STOP]-Schalter
Mit diesen Schaltern kann die Maschine in einem Notfall umgehend gestoppt
werden.
Wird einer der [
EMERGENCY STOP
]-Schalter gedrückt, stoppt die Maschine
umgehend und die Schaltäche [POWER ON] auf dem Bedienfeld schaltet
ab.
DEUKYX
1-22193-1100
2.3 Bedienelemente
2.3.7 Elektrostatische Schutzmaßnahmen
2.3.7.1 Antistatische Erdung
Wenn Sie mit Bauteilen arbeiten, die gegen antistatische Entladungen empndlich
sind, tragen Sie ein Antistatik-Armband. Schließen Sie dazu das Erdungskabel
(Bananenstecker) an die Erdung an.
Antistatische
Erdung
mit Antistatikarmband
verbinden
Bananenstecker
F1A14A
DEUKYX
1-23193-1100
3. Einrichtungen zur oberächenmontierten Bestückung
3. Einrichtungen zur oberächenmontierten Bestückung

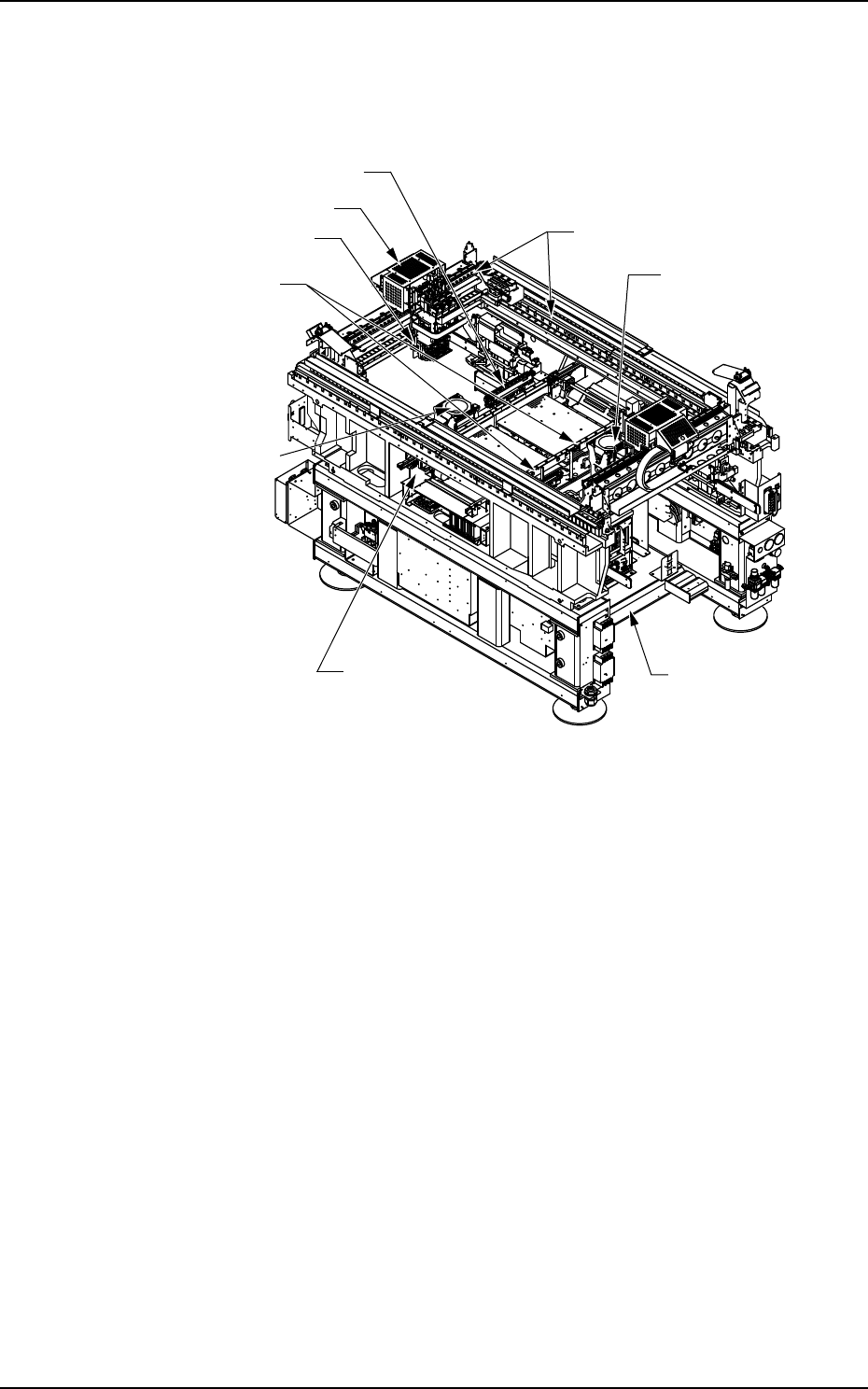

3.1 Positionen der entsprechenden Einheiten
XY-Fünhrungseinheit
Bestückungskopfeinheit
LP-Positionierung
Wagen-Installationsbereich
Aufnehmerstation
PEC-Erkennungsbereich
Bauteilerkennungssystem
LP-Transportein
heit
Bauteilerkennungssyst
em
