3.7 Aufnehmerstation
3.7 Aufnehmerstation
Diese Einheit ist mit einem mechanischen System ausgestattet, dass die
Aufnehmer aufnimmt.
Ein Bestückungskopf fährt entsprechend des Bestückungsprogramms über die
Aufnehmerstation und nimmt dort einen Aufnehmer auf oder legt ihn wieder ab.
Hinweis
(a) Es gibt drei Arten; Aufnehmerhalter für Hochgeschwindigkeitsaufnehmer,
Aufnehmerhalter für Multifunktionsaufnehmer und Aufnehmerhalter für
mittelgroße, komplexe Aufnehmer (Option).
Ihr Einsatz hängt von dem zu verwendenden Aufnehmertyp ab.
(b) Jeder Block kann mit zwei Aufnehmerstationen für die
Hochgeschwindigkeitsaufnehmer oder nur einer Aufnehmerstation für
Multifunktionsaufnehmer ausgestattet werden (Standardausführung). An
jedem Block können zwei oder mehr Aufnehmerstationen montiert werden
(optionale Spezikation).
F1A23
Hinweis
(a) Legen Sie keine Gegenstände in den Bereich der
Aufnehmerstation.
Anderenfalls kan es zu Schäden an der Maschine kommen.
(b) Bringen Sie keine magnetischen Objekte wie Magneten in die
Nähe der Vakuumaufnehmer.
Anderenfalls kann es zu einem Fehler während Bauteilaufnahme
kommen.
DEUKYX
1-31193-1100
3.8 Wagen-Installationsbereich
3.8 Wagen-Installationsbereich
Wagen-Installationsbereich
F1A24
Der Wagen-Installationsbereich ist mit einem mechanismus ausgestattet, der zum
Einrichten des Feeder-Wechselwagens dient. Die Bauteile werden über Feeder,
befestigt auf den Feeder-Grundeinheiten auf den Austauschenwagen, zugeführt.
Jeder Feeder-Grundeinheit ist eine „Feeder-Nr.“ zugeordnet, die zur Zuweisung
der Feeder dient.
Wenn Bauteile aufgebraucht sind oder wenn ein Feeder ein Problem hat und
die Bauteile nicht mehr aufgenommen werden können, wird eine alternative
alternative Feeder-Nr. verwendet werden, um den Automatikbetrieb fortzusetzen.
(Funktion alternativer Feeder)
In diesem Fall kann eine andere Einschub-Nr. auf der Vorder- oder rückseite
ausgewählt werden.
VORSICHT
Wird ein Gurt-Feeder angebracht oder abgenommen,
lassen Sie ihn nicht fallen.
Sie können sich am Fuß verletzen oder den Feeder beschädigen.
Nehmen Sie immer einen Feeder nach dem anderen und lassen
Sie sie nicht fallen.
HINWEIS
Befestigen Sie den Gurt-Feeder korrekt auf der
Schiene der Feeder-Basis.
Falls der Gurt-Feeder falsch angebracht ist, kann er mit dem
Kopf kollidieren oder es kann ein Aufnahmefehler auftreten.
DEUKYX
1-32193-1100
3.8 Wagen-Installationsbereich
3.8.1 Feeder-Bank-Austauschwagen
Mit diesen Wagen werden die Grundeinheiten der Feeder an der Haupteinheit der
Maschine befestigt.
Durch die Verwendung des Austauschwagens können alle Feeder gleichzeitig
ausgetauscht werden.
Die Feeder werden auf einem Ersatzwagen vorbereitet, der dann einfach gegen
den installierten Wagen ausgetauscht werden kann. Hierduch lassen sich
Wechselzeiten auf ein Minimum reduzieren (Feeder-Austausch).
Der Feeder-Bank-Austauschwagen ist mit einer Abfallbox ausgestattet, die dazu
verwendet werden kann, die Gurtchips, die abgeschnitten werden, wenn Bauteile
zugeführt werden, zu entsorgen.

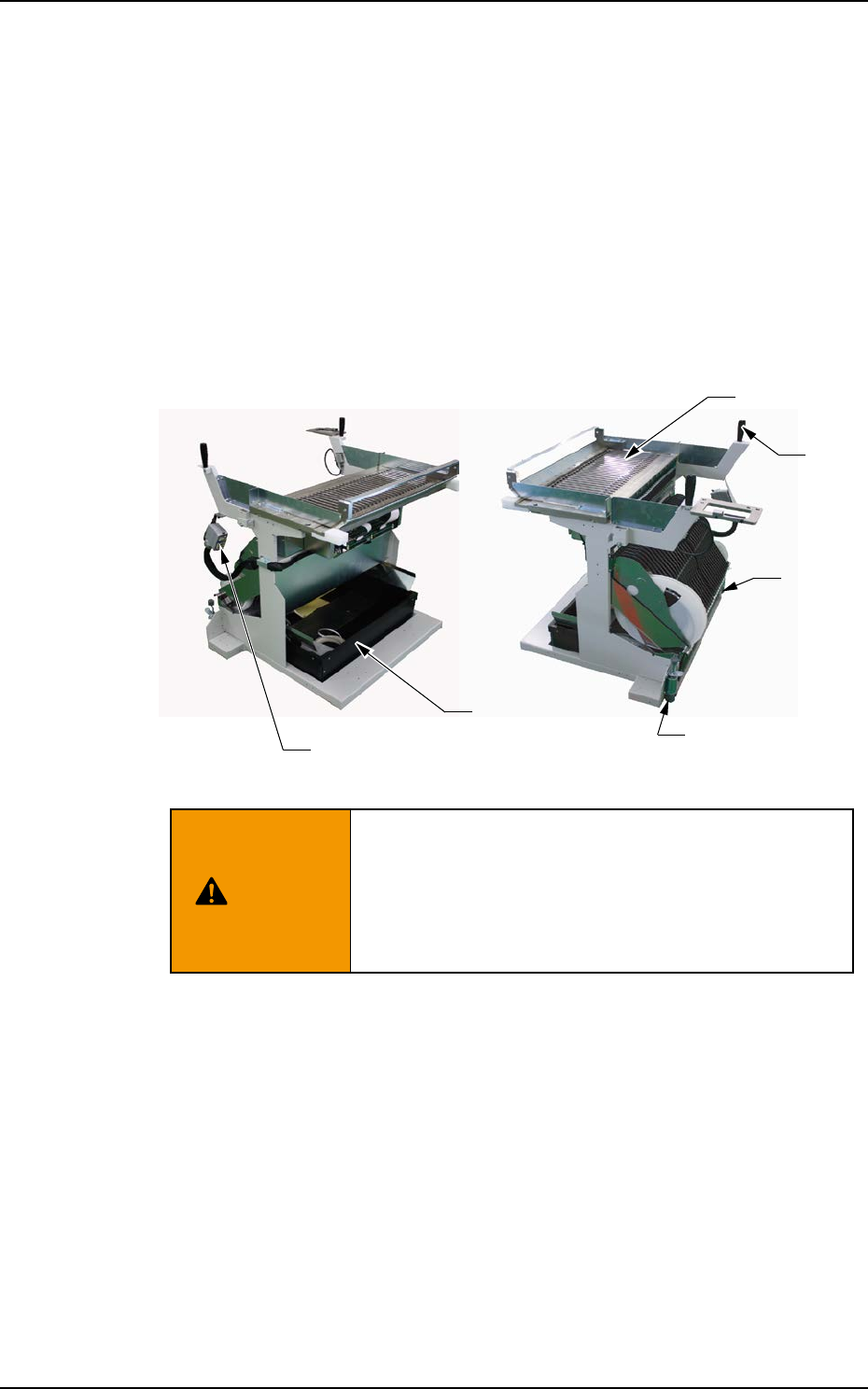

Griff
Feeder-Basis
Anschlag
Abfall-Box
Anschlag
Steckerleiste
F1A25
WARNUNG
Wird kein Feeder-Wagen verwendet, liegt die
Maschine an der vorgesehenen Stelle frei und stellt so
eine Gefahrenquelle dar.
Verwenden Sie die Maschine immer mit Feeder-Bank-
Austauschwagen.
