DEUKYX

2-6193-1100

2. Bedienoberäche

[1] Aktueller Maschinenmodus

Die Anzahl der Maschinen in der Fertigungsstraße und ihr jeweiliger Status

werden in Echtzeit angezeigt.

RUN

: Zeigt, dass die Maschine gerade arbeitet.

MOVE

: Zeigt, dass eine Funktion wie beispielsweise Fahren in

die Nullposition durchgeführt wird.

STOP

: Zeigt, dass die Maschine gestoppt wurde.

WAIT

: Zeigt, dass sich die Maschine im Standby-Modus

bendet.

PAUSE

: Zeigt, dass sich die Maschine angehalten wurde.

[2] Statusanzeigen

Aktueller Betriebsmodus, Produktname (Bestückungsprogramm), Bedien-

Bildschirm, hierarchische Position (Host-Bildschirm) und Name werden

angezeigt.

[3] [Eingeloggter Benutzer]-Feld

Der momentan eingeloggte Benutzer wird angezeigt.

Beim Drücken der Taste erscheint das „Select Login User (Benutzer

wählen)“ Bildschirm und der Benutzer kann gewechselt werden.

Referenz

Details nden Sie „1.2 Benutzer wählen“ in Kapitel 2 unter

Benutzerwechsel.

[Line]-taste

Durch drücken dieser taste wird die Verbindung einer Maschine zur

Fertigungsstraße vorgegeben.

Jedes Mal, wenn Sie [Line] drücken, verbindet sich die Maschine oder eine

bestehende Verbindung wird getrennt.

: Dies zeigt, dass die Maschine mit der Straße verbunden ist.

: Dies zeigt, dass die Maschinekeine Verbindung mit der Straße hat.

[4] Hauptmenüleiste

Die Schaltächen des Hauptmenüs sind in einer Menüleiste angeordnet.

Wird eine davon gedrückt, wird das entsprechende Bedienbildschirm

geöffnet.

Referenz

Siehe auch „2. Produkt-Menü“ in Kapitel 1(Band 2), mit einer detaillierten

Beschreibung der Hauptmenüleiste.

DEUKYX

2-7193-1100

2. Bedienoberäche

[5] Allgemeine Menüleiste

Die Schaltächen des allgemeinen Menüs benden sich unten auf dem

Bildschirm.

Wird eine davon gedrückt, wird das entsprechende Bedienbildschirm

geöffnet.

[Product]-Taste

Beim Drücken der Taste erscheint das „Produkt“ Bildschirm.

Referenz

Detaillierte Informationen zum „Produkt“-Bildschirm nden Sie unter

„Produkt-Menü“ in „Kapitel 1 (Band 2)“.

[Setup]-Taste

Beim Drücken der Taste erscheint das „Setup“ Bildschirm.

Referenz

Detaillierte Informationen zum „Setup“-Bildschirm nden Sie unter

„Produktumrüstungsmenü“ in „Kapitel 6 (Band 2)“.

[Control]-Taste

Beim Drücken der Taste erscheint das „Control“-Bildschirm.

Referenz

Details zum „Control“-Bildschirm nden Sie „2.1 Kontrollmenü“ in

Kapitel 2.

[ChngScrn]-Taste

Beim Drücken der Taste erscheint das „Recognition Image“ Bildschirm.

Referenz

Details zum Bildschirm der Bilderkennung nden Sie „2.2 Erkennungs-

Bildschirm“ in Kapitel 2.

[Return]-Taste

Wird diese Taste gedrückt, wird die Bedienoberäche verlassen und es

erscheint wieder das TOP-Bildschirm.

Referenz

Details zum „Abmelden“-Bildschirm nden Sie „4.1 Abmelden“ in Kapitel

[6] Bedien-/Anzeigeeinheit

Hier werden Geräteabbildungen, Bedien-Schaltächen und zugehörige

Daten angezeigt. Die angezeigten Daten varieren abhängig vom jeweiligen

Bildschirm.

[7] Register-Tabs und Registerkarten

Besteht ein Bildschirm aus mehreren Registerkarten, benden sich im

oberen Bereich entsprechende Register-Tabs oder Schaltächen. Auf dem

jeweiligen Tab wird die Bezeichnung der Registerkarte angezeigt. Wird ein

Tab gedrückt, wird die zugehörige Registerkarte geöffnet

[8] Statusleiste

Hier werden der Anmelde-Typ, die Bildschirm-Nr., das Datum und die Zeit

angezeigt

DEUKYX

2-8193-1100

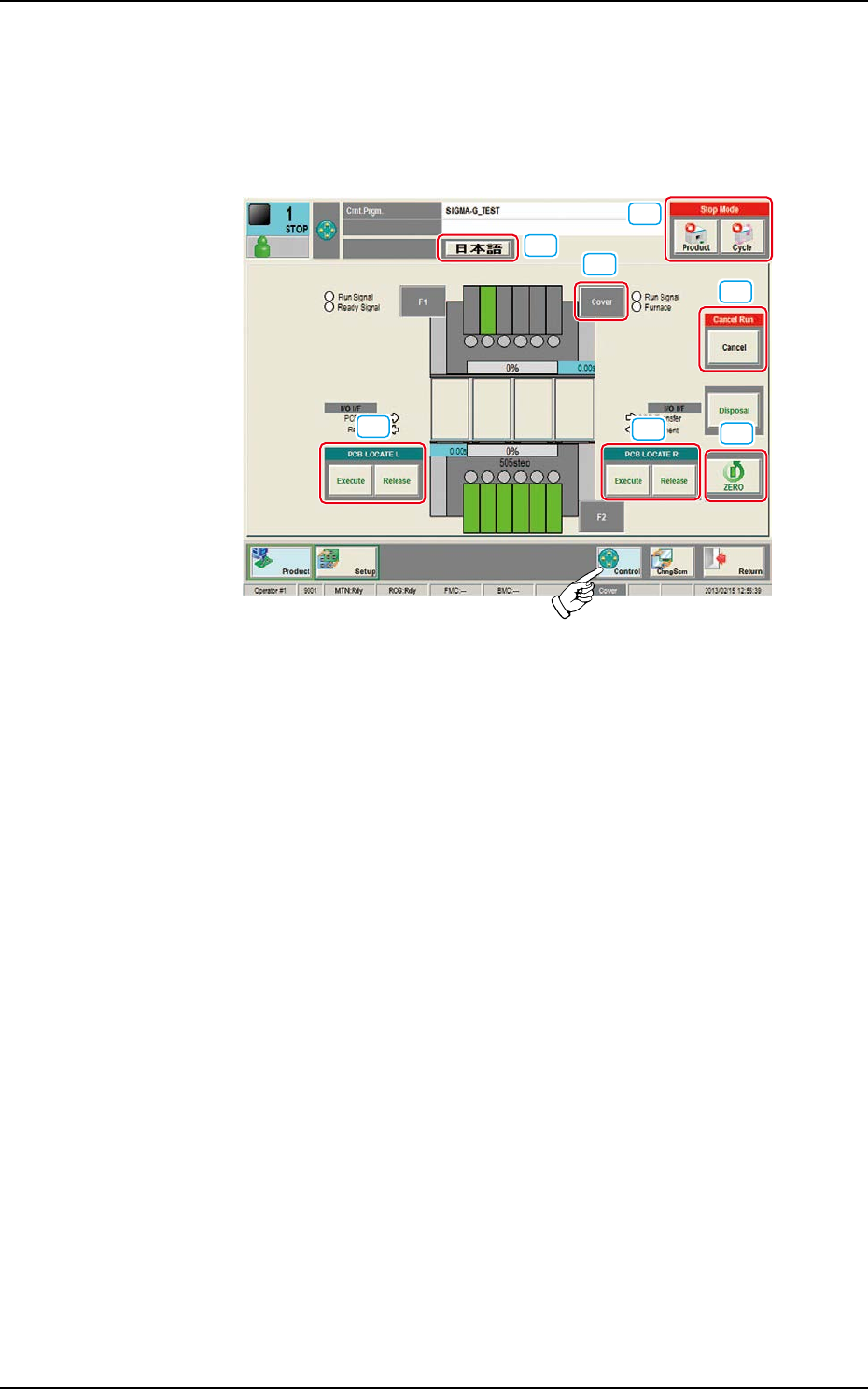

2.1 Kontrollmenü

Wird inder allgemeinen Menüleiste [Control] gedrückt, erscheint das

„Kontrollmenü“-Bildschirm.

In diesem Bildschirm nden Sie Schaltächen für grundlegende Funktionen.

[1]

[3]

[6]

[4]

[5]

[2]

F1B7

[1] PCB LOCATE (LP LOKALISIEREN)

L,R

[Execute]-Taste (Ausführen)

Wird [Execute] und innerhalb von 10 Sekunden auf dem Bedienfeld [START]

gedrückt, heben sich Abstützeinheit und Klemmung und die Leiterplatte wird

in der LP-Positioniereinheit geklemmt.

[Release]-Taste (Freigeben)

Wird [Release] und innerhalb von 10 Sekunden auf dem Bedienfeld [START]

gedrückt, senken sich Abstützeinheit und Klemmung und die Leiterplatte

wird in der LP-Positioniereinheit freigegeben.

[2] [Cover]-Taste

Wird [Cover] gedrückt, löst oder schließt sich die Verriegelung der

Abdeckung der Hauptmaschine.
