DEUKYX 4-21 193-1100 4. Passermarken (2) Spezikationen für eine Leitung, die von einem Pad oder einer Durchkontaktierung ausgeht (siehe unten) 80° 45° 1/3 der Seite 0,5 bis 2,0 0,5 bis 2,0 0,5 bis 3,0 0,5 bis 3,0 0,5 bi…
DEUKYX
4-20193-1100
4. Passermarken
Markentyp D1 [mm] D2 [mm] Hinweise
Gleichseitiges
Dreieck (nach
unten gedreht)
D1
D2
D1
(Maschinenvorderseite)
0,5 bis 3,0 0 bis 2,8
(D1 - 0,2 = >D2)
• Referenzmarken:
Mittelpunkt
• D2 :Abmessung
gestanztes Loch
Schleife
D1
D1
D1
D1
Oder Oder
(Maschinenvorderseite)
0,5 bis 3,0 − • Referenzmarken:
Kontakt von zwei
Fächern oder
Dreiecken
Schachbrett
(Rechteck)
D1
D2
D1
D2
D1
D2
D1
D2
Oder Oder
(Maschinenvorderseite)
0,5 bis 3,0 0,5 bis 3,0 • Referenzmarken:
Kontakt von zwei
Rechtecke
Durch Loch
(Rund)
D1
D1
D2
D2
W
W
Hinweis: b
(Maschinenvorderseite)
0,5 bis 3,0 0,5 bis 1,5 • Referenzmarken:
Mitte
• D2 :
Abmessung
gestanztes Loch
• W : Min. 0,25 mm
Pad-Marke
(Rechteckig)
D1
D2
D1
D2
Hinweis: b
(Maschinenvorderseite)
0,5 bis 3,0 0,5 bis 2,0 • Referenzmarken:
Mittelpunkt
Hinweis
(a) Die Fehlerabweichung bei der Markengröße muss im Vergleich zum Referenzmuster
innerhalb von ± 10% liegen.
(b) Eine Durchkontaktierung oder ein Pad sollte nur einen Steg haben, der in Schritten von
45 ° ausgerichtet ist.
DEUKYX
4-21193-1100
4. Passermarken
(2)
Spezikationen für eine Leitung, die von einem Pad oder einer
Durchkontaktierung ausgeht
(siehe unten)
80°
45°
1/3 der Seite
0,5 bis 2,0
0,5 bis 2,0
0,5 bis 3,0
0,5 bis 3,0 0,5 bis 1,5
1,0 bis 3,0
Min. 0,25
1/3 der Seite
(Maschinenvorderseite) (Maschinenvorderseite) (Maschinenvorderseite)(Maschinenrückseite)
Bereich der
Lötflächen-Position in
45°-Schritten der
Pad-Marke
Bereich der
Lötflächen-Position
in 90°-Schritten der
Pad-Marke
Bereich der Lötflächen-
Position für
Durchkontaktierung
(45° unten rechts der
Bohrung)
Beispiel für Lötflächen-
Positionen
Bereich der
Tangenten zwischen
Pad-Marke und
Lötfläche
Bereich der
Tangenten
zwischen
Pad-Marke
und Lötfläche
(Bereich der
Tangenten zwischen
Pad-Marke und
Lötfläche)
Einheit:mm
F1D4
(3) Material
Kupferfolie, Ni-Plattierung, Lotplattierung, HAL, Au-Plattierung
Hinweis
(a) Kupferfolie, Resist, Beschichtung, Siebdruck und gestanzte Löcher sollten
im Bereich von 1,0 mm sowohl in X- als auch in Y-Richtung von den
äußersten Kanten einer Passermarke nicht vorkommen. Dies kann sonst zu
einem falschen Erkennungsergebnis führen.
X
Y
1,0 1,0
1,0
1,0
1,01,0
1,0
1,0
Beispiel:
(Maschinenvorderseite)
Einheit:mm
F1D5
(b) Die Leiterplattenform (Ausschnitt, Loch), externe Elemente (von einer
Struktur reektiertes Licht, von einem externen Gerät emittiertes Licht
usw.) können die Erkennung von Passermarken manchmal beeinträchtigen.
(c) Eine Passmarke muss einen ausreichenden Kontrast zur Umgebung bilden.
(um ein falsches Ergebnis zu vermeiden)
(d) Alles, das einem Muster ähnelt, das wiederum einer Passermarke ähnelt,
sollte nicht im angegebenen Fenster vorhanden sein. Ist eins vorhanden,
kann dies zu einem falschen Erkennungsergebnis führen.
(e) Ein Test kann erforderlich sein, wenn die Passermarke aufgrund der
extremen Verformung der Leiterplatte nicht erkannt werden kann.
DEUKYX
4-22193-1100

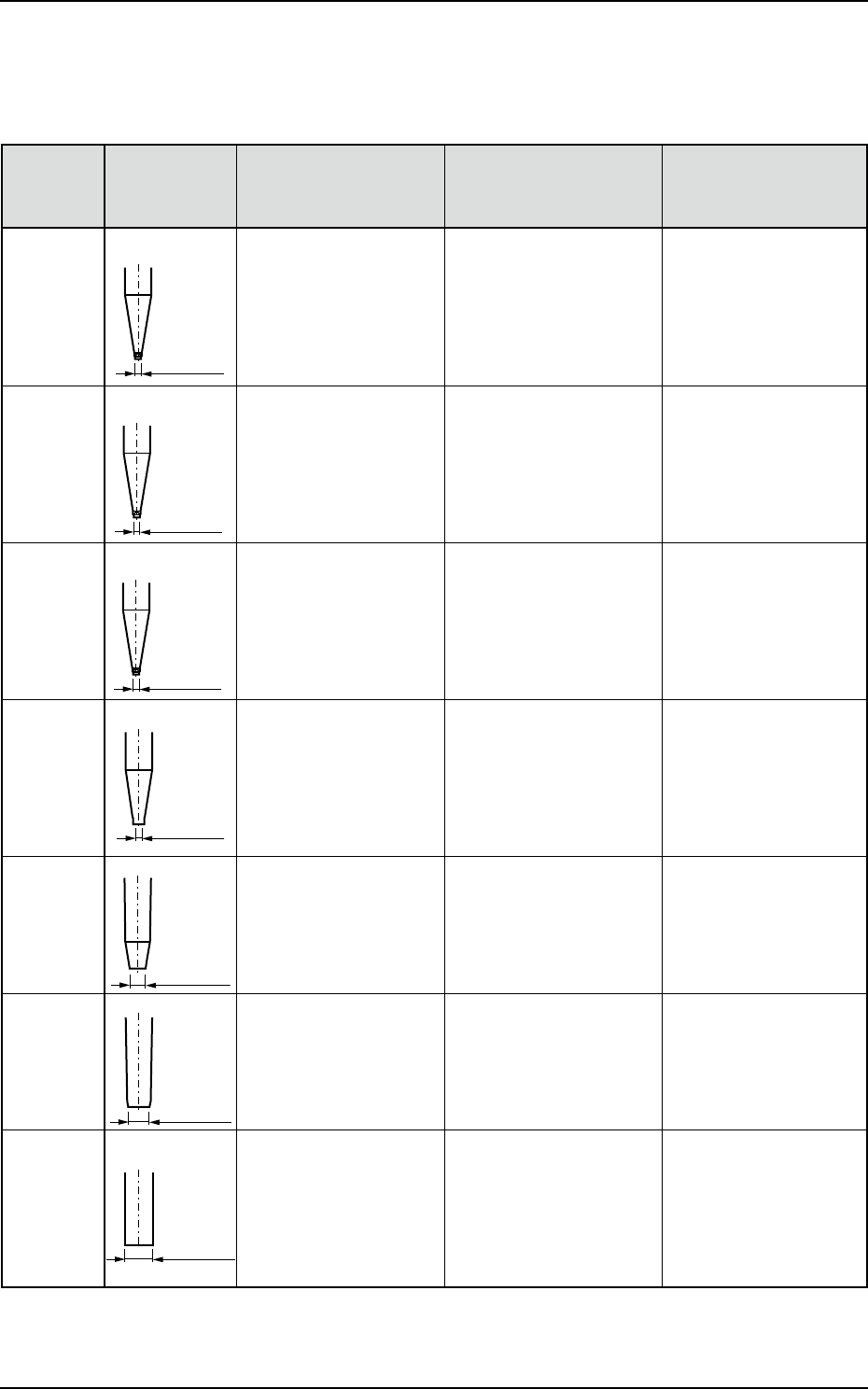

5. Liste der Vakuumaufnehmer
5. Liste der Vakuumaufnehmer
Die Maschine ist mit Aufnehmern ausgestattet, die bei der Lieferung in den
Lieferspezikationen angegeben sind.
Aufnehmer
Typ
NR.
Form
Hinweis (a)
Bauteilgröße
(mm)
Hinweis (b)
Zutreffende Bauteileals
Referenz
Hinweise
(Bauteilnr./Bauteilname)
HG24C
Hub
I.D.
1.5
φ 0,15
0,6 × 0,37
0,4 × 0,2
Stärke
0,2 bis 0,3
Typ 0402 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
• Weiche Aufnehmer
NOZZLE_HG24C
KYA-M7702-A0
HG33C
I.D.
0,4 × 0,2
0,7 × 0,4
Hub
1,5
0,6 × 0,3
Stärke
0,2 - 0,3
Typ 0603 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
• Weiche Aufnehmer
NOZZLE_HG33C
KYA-M7703-A0
HG52C
Hub
I.D.
1,5
1,1 × 0,6
0,8 × 0,25
(φ 0,4)
1,0 × 0,5 bis 1,6 × 0,8
Stärke
0,2 - 0,3
Typ 1005 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
• Weiche Aufnehmer
NOZZLE_HG52C
KYA-M7705-00
HG82C
I.D.
1,7 × 0,9
1,4 × 0,45
(φ 0,7)
1,6 × ,8 bis 2,0 × 1,25
Stärke
0,45 - 0,8
Typ 1608 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
• Weiche Aufnehmer
NOZZLE_HG82C
KYA-M7708-A0
HV13C
I.D.
A.D.
φ 1,3
φ 0,9
2,0 × 1,25 bis 3,2 × 2,5
Stärke
0,45 - 1,25
Typ 2012 Widerstände,
Kondensatoren und Su-
per-Mini-Transistoren
Aufnehmer für Frontbe-
leuchtungssystem
NOZZLE_HV13C
KYA-M7713-A0
HV14C
A.D.
I.D.
φ 1,1
φ 1,8
2,5 × 1,6 bis 4,0 × 3,0
Stärke
0,45 - 2,5
Typ 3216 und 3225
Kondensatoren und
Widerstände, Tantal-Kon-
densatoren A, Mi-
ni-Mold-Transistoren
• Aufnehmer für Front
beleuchtungssystem
NOZZLE_HV14C
KYA-M7714-A0
HV15C
I.D.
A.D.
φ 2,0
φ 3,0
4,5 × 2,5 bis 8,0 × 8,0
Stärke
1,0 - 6,5
Typ 4532 oder größer
Kondensatoren und
Widerstände, Tantal-Kon-
densatoren B, C und D,
Aluminum-Elkos, SOP 6
bis 10 Pins
• Aufnehmer für Front
beleuchtungssystem
NOZZLE_HV15C
KYA-M7715-A0
