DEUKYX 3-39 193-1100 3.3 Bauteilnachfüllung mit Spleißfunktion 3.3 Bauteilnachfüllung mit Spleißfunktion Mit der Verspleißfunktion ist es möglich, gegurtete Bauteile nachzufüllen, ohne den Automatikbetrieb zu stoppen. Hi…
DEUKYX
3-38193-1100
3.2 Vorbeugende Bauteilnachfüllung im Automatikbetrieb
(6) Geben Sie die Anzahl der nachgefüllten Bauteile ein.
• Nachfüllen neuer Gurte
Drücken Sie [
] (Bauteile nachfüllen).
Prüfen Sie die verbleibende Anzahl an Bauteilen in der Feeder-Liste und
prüfen Sie, ob die Feeder mit Bauteilen aufgefüllt sind.
• Nachfüllen verwendeter Gurte
(wenn sich die Anzahl der gegurteten Bauteile von der Anzahl
der Bauteile in den Bauteilbibliotheksdaten unterscheidet.)
Drücken Sie [ ] (Spleißbauteilrest). Das Bildschirm
„Splicing
Component Remainder“ öffnet sich.
Geben Sie die Anzahl der aufgefüllten Bauteile ein.
Prüfen Sie die verbleibende Anzahl an Bauteilen in der Feeder-Liste und
prüfen Sieob die Feeder mit Bauteilen aufgefüllt sind.
(7) Drücken die Schaltäche [START] auf dem Bedienfeld.
Der automatischer Betrieb wird wieder aufgenommen.
DEUKYX
3-39193-1100
3.3 Bauteilnachfüllung mit Spleißfunktion
3.3 Bauteilnachfüllung mit Spleißfunktion
Mit der Verspleißfunktion ist es möglich, gegurtete Bauteile nachzufüllen, ohne
den Automatikbetrieb zu stoppen.
Hinweis
Hierfür sind ein verspleißter Gurt und ein Gurtabschneider
erforderlich.
Wenn [Operation], [Opr. Mode] und [Splicing]gewählt wurden und die
angegebenen Bedingungen erfüllt sind, öffnet sich das Bildschirm „Machine
Information (Alarm for Splicing)“.
F1C34
Vorgehensweise
(1) Durch Drücken von [Clear Alm] wird der Alarm gelöscht.
(2) Prüfen Sie den Inhalt der Maschineninformation und drücken Sie [OK].
Das Bildschirm „Machine Information“ schließt sich.
(3) Drücken Sie [Comp.Reld] in der Untermenüleiste von „Comp.Reload“, um
das „Product“-Bildschirm zu öffnen.
DEUKYX
3-40193-1100
3.3 Bauteilnachfüllung mit Spleißfunktion

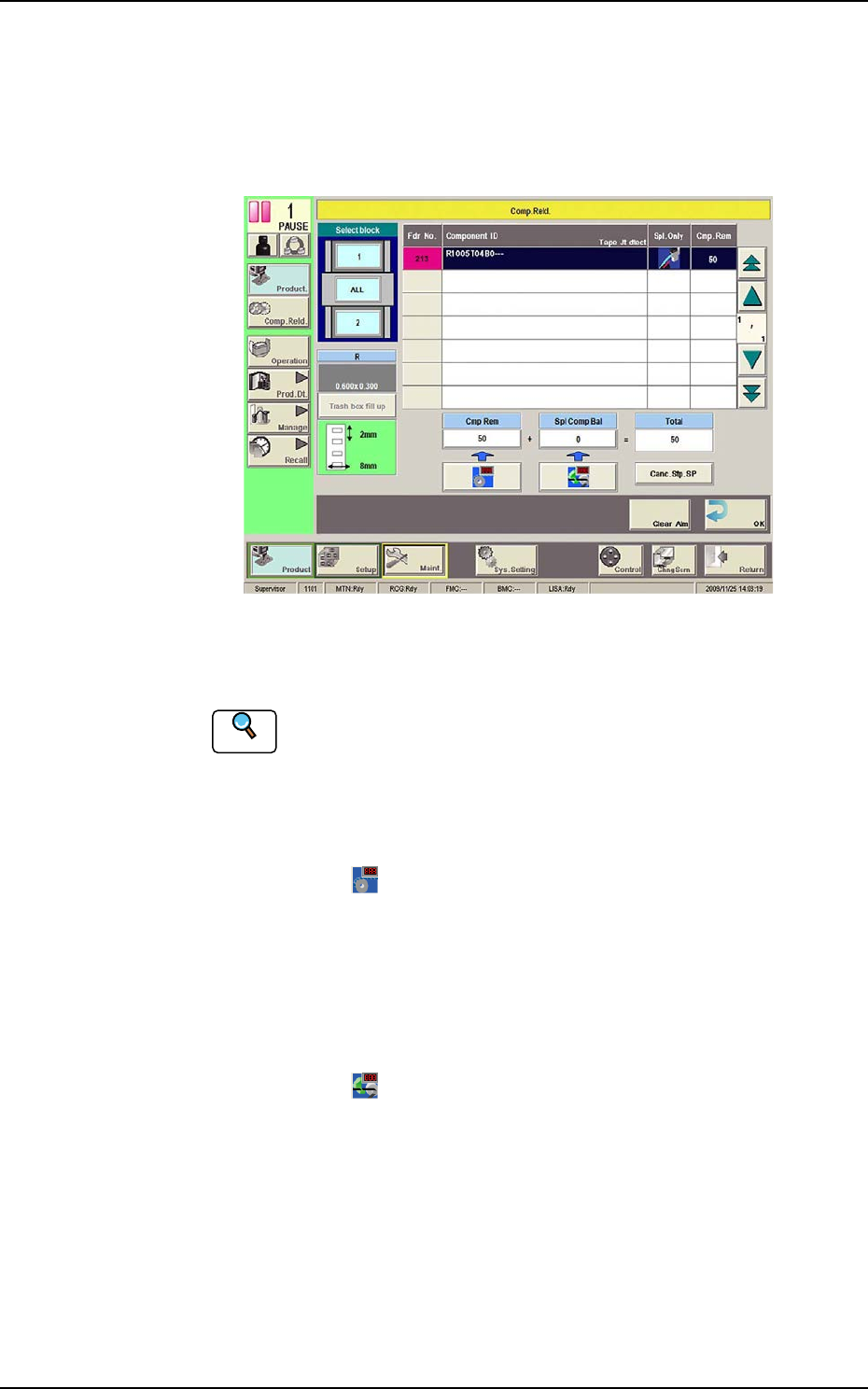

(4) Drücken Sie die „Fdr. No.“ welche der Feeder-Nummer (FDR. Nr.
entspricht, die verspleißt werden soll) angezeigt unter „Machine Information
(Alarm for Splicing)” und prüfen Sie den Umfang der Bauteildaten.
(Die Verspleißsymbole für Bauteile, die für ein Verspleißen vorbereitet
werden müssen, werden in Rot angezeigt).
F1C35
(5) Starten Sie den Verspleißvorgang und füllen Sie die Bauteile nach.
Referenz
Siehe auch Bedienerhandbuch „6. Splicing“ für „SIGMA-G4/G5 Tape
Feeder“ für weitere Informationen.
(6) Gehen Sie beim Nachfüllen der Bauteile wie folgt vor.
• Ist ein Gurt verspleißt:
Drücken Sie [ ] (Bauteile nachfüllen).
Prüfen Sie die verbleibende Anzahl an Bauteilen in der Feeder-Liste und
prüfen Sieob die Feeder mit Bauteilen aufgefüllt sind
• Verspleißen verwendeter Gurte
(wenn sich die Anzahl der gegurteten Bauteile von der Anzahl
der Bauteile in den Bauteilbibliotheksdaten unterscheidet.)
Drücken Sie [ ] (Spleißbauteilrest). Das Bildschirm „Spleißbauteilrest“
öffnet sich.
Geben Sie die Anzahl der aufgefüllten Bauteile ein.
Prüfen Sie die verbleibende Bauteilanzahl in der Feeder-Liste und prüfen
Sie,ob die Feeder mit Bauteilen aufgefüllt wurden..
