DEUKYX 1-33 193-1100 3.8 W agen-Installationsbereich VORSICHT Gefahren für Hände und Finger! • Fassen Sie den Feeder-Wagen am Handgriff an, wenn Sie ihn bewegen. • Achten Sie darauf, dass Sie sich nicht die Hand an der A…
DEUKYX
1-32193-1100
3.8 Wagen-Installationsbereich
3.8.1 Feeder-Bank-Austauschwagen
Mit diesen Wagen werden die Grundeinheiten der Feeder an der Haupteinheit der
Maschine befestigt.
Durch die Verwendung des Austauschwagens können alle Feeder gleichzeitig
ausgetauscht werden.
Die Feeder werden auf einem Ersatzwagen vorbereitet, der dann einfach gegen
den installierten Wagen ausgetauscht werden kann. Hierduch lassen sich
Wechselzeiten auf ein Minimum reduzieren (Feeder-Austausch).
Der Feeder-Bank-Austauschwagen ist mit einer Abfallbox ausgestattet, die dazu
verwendet werden kann, die Gurtchips, die abgeschnitten werden, wenn Bauteile
zugeführt werden, zu entsorgen.
Griff
Feeder-Basis
Anschlag
Abfall-Box
Anschlag
Steckerleiste
F1A25
WARNUNG
Wird kein Feeder-Wagen verwendet, liegt die
Maschine an der vorgesehenen Stelle frei und stellt so
eine Gefahrenquelle dar.
Verwenden Sie die Maschine immer mit Feeder-Bank-
Austauschwagen.
DEUKYX
1-33193-1100
3.8 Wagen-Installationsbereich
VORSICHT
Gefahren für Hände und Finger!
•
Fassen Sie den Feeder-Wagen am Handgriff an, wenn Sie ihn
bewegen.
•
Achten Sie darauf, dass Sie sich nicht die Hand an der Abde-
ckung stoßen, wenn Sie den Feeder-Wagen in die Maschine
schieben
Passen Sie auf, wo Sie hintreten!
•
Achten Sie darauf, dass Sie sich nicht mit dem Fuß gegen
den Wagen stoßen, wenn Sie den Feeder-Wagen schieben.
Der Widerstand kann sich schnell ändern, wenn sich der
Wagen irgendwo am Boden oder an der Kante einer Platte
verfängt.
•
Schieben Sie den Feeder-Wagen mit dem tiefen Ende ein.
Sind Feeder auf dem Feeder-Wagen befestigt,achten Sie
darauf, dass sie korrekt und fest montiert sind.
Ist dies nicht der Fall, können Feeder herunterfallen, Ihr Bein
verletzen oder beschädigt werden.
DEUKYX
1-34193-1100

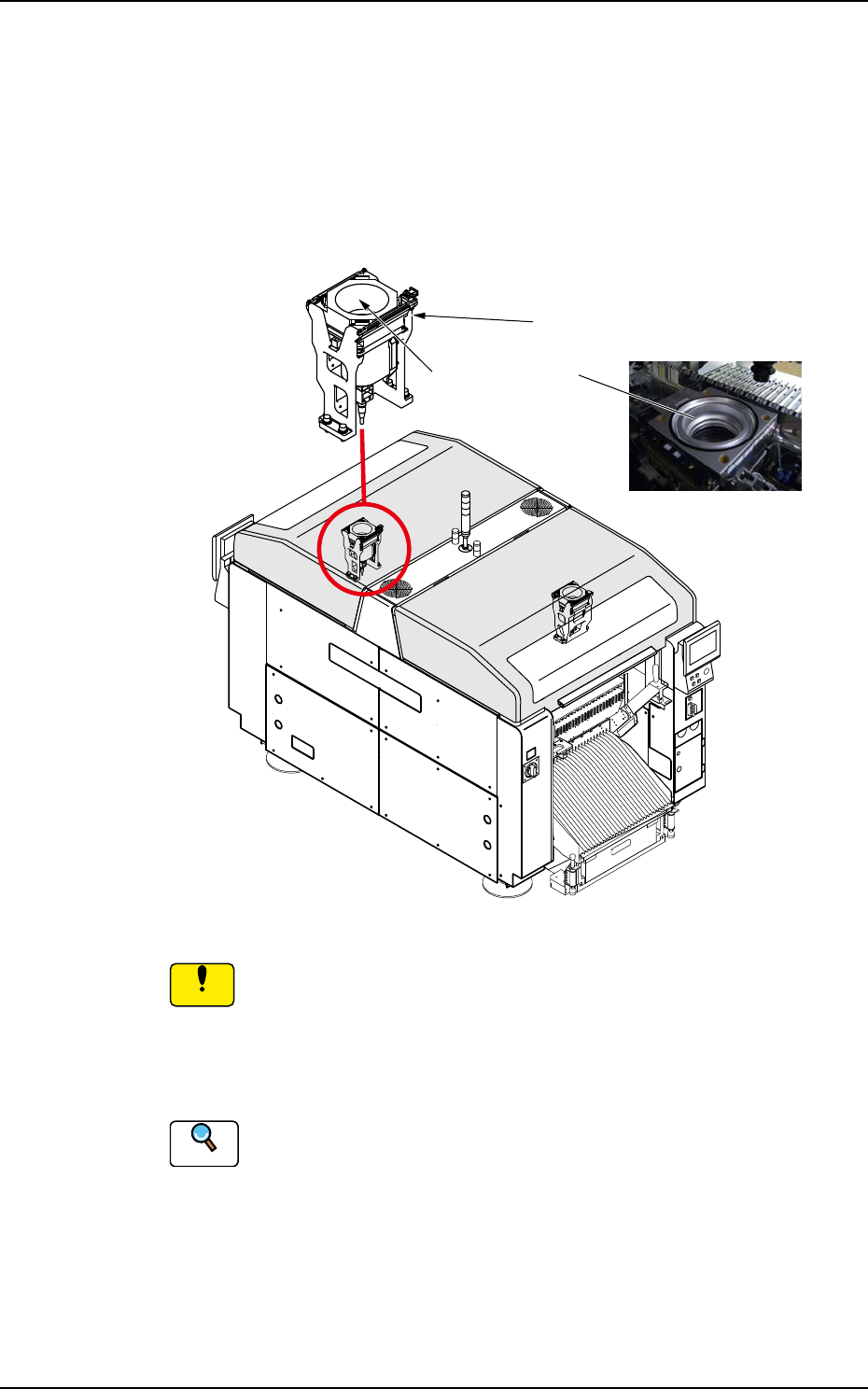

3.9 Bauteilerkennungssystem
3.9 Bauteilerkennungssystem
Jede Einheit ist mit einer Bauteilerkennungskamera und einer Lichtquelle
ausgestattet. Kamera und Beleuchtung werden zur Erkennung der Bauteile, die
sich im Aufnehmer benden, verwendet. Das Frontlichterkennungssystem und
das Rücklichterkennungssystem (Option) werden für die Komponentenerkennung
verwendet. Eines der Systeme wird automatisch entsprechend dem in den
Bauteilbibliotheksdaten angegebenen Beleuchtungsmodus ausgewählt.
Haube
(für BGA-Bauteile)
Referenzmarkenblock
F1A26
Hinweis
(a) Achten Sie darauf, dass das Schutzglas der Bauteilkamera
nicht verschmutz wird. Dadurch kann sich die
Erkennungsgenauigkeit verringern.
(b) Legen Sie Ihre Hand nicht auf den Block der Referenzmarken.
Durch den Druck kann sich der Block verformen.
Referenz
Sollte das Schutzglas verschmutzt sein nden Sie unter „4.3 Bauteil-
Erkennungskameraeinheit“ in Kapitel 1, Band 4 Hinweise zur Reinigung.
Die Maschine verfügt über eine vordere und rückwärtige Beleuchtung. Durch
die vordere Beleuchtung wird die Bodenäche des Bauteils angestrahlt und das
reektierte Bild wird erfasst (Ring- und Koaxialleuchte werden verwendet). Durch
die rückwärtige Beleuchtung (Ringleuchte, Option) wird die Diffusionsplatte
angestrahlt und das durchstrahlende Bild des Bauteils wird erfasst, Abhängig von
den verwendetet Bauteilen kann eins der Systeme verwendet werden.
