DEUKYX 1-29 193-1100 3.6 PEC-Erkennungsbereich 3.6 PEC-Erkennungsbereich Jede Bestückungskopfeinheit ist mit einer PEC-Kamera und einer Lichtquelle zur Beleuchtung ausgestattet. Die PEC-Kamera dient zur Erkennung der Pas…
DEUKYX
1-28193-1100
3.5 Bestückungskopfeinheit
3.5.2 Multifunktionskopf
An dem Multifunktionskopf gibt es drei Positionen für die Montage der
Aufnehmer und es können maximal 3 Aufnehmerarten montiert werden, um
multifunktionale Bauteile aufzunehmen.
F1A21A
Hinweis
(a) Halten Sie die Diffusionsplatten an den Bestückungsköpfen
frei von Öl, Fremdkörpern etc., da es sonst zu Fehlern bei der
Bauteilerkennung kommen kann.
(b) Bringen Sie keine magnetischen Objekte wie Magneten in die
Nähe der Vakuumaufnehmer.
Anderenfalls kann es zu einem Fehler während Bauteilaufnahme
kommen.
DEUKYX
1-29193-1100
3.6 PEC-Erkennungsbereich
3.6 PEC-Erkennungsbereich
Jede Bestückungskopfeinheit ist mit einer PEC-Kamera und einer Lichtquelle zur
Beleuchtung ausgestattet.
Die PEC-Kamera dient zur Erkennung der Passermarken auf der Leiterplatte.
Sie misst die Abweichung der Position und berechnet anhand der gespeicherten
Passermarkenkoordinaten automatisch den Korrekturwert für die Positionierung
des zu bestückenden Bauteils.
PEC-Erkennungskamera
F1A22
Die Hauptfunktionen der PEC-Erkennungs bestehen darin, die Position einer
Passermarke zu ermitteln und die Form des Bauteils zu bestimmen. Zusätzlich zu
diesen Funktionen ermittelt diese Einheit die Position eines Feeders und nimmt
eine Positionskorrektur aufgrund von On-the-Fly aufgenommenen Bildern vor.
DEUKYX
1-30193-1100

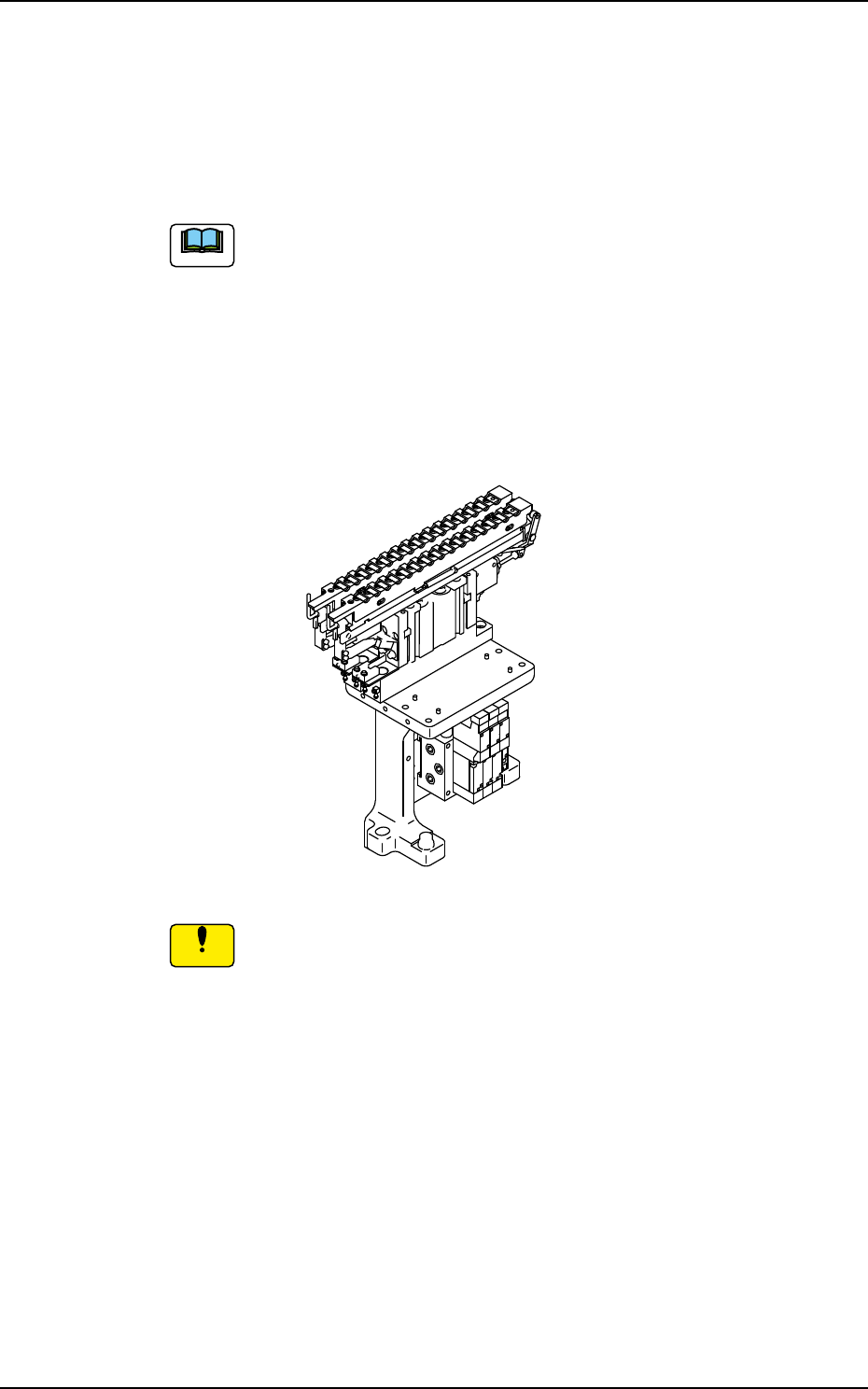

3.7 Aufnehmerstation
3.7 Aufnehmerstation
Diese Einheit ist mit einem mechanischen System ausgestattet, dass die
Aufnehmer aufnimmt.
Ein Bestückungskopf fährt entsprechend des Bestückungsprogramms über die
Aufnehmerstation und nimmt dort einen Aufnehmer auf oder legt ihn wieder ab.
Hinweis
(a) Es gibt drei Arten; Aufnehmerhalter für Hochgeschwindigkeitsaufnehmer,
Aufnehmerhalter für Multifunktionsaufnehmer und Aufnehmerhalter für
mittelgroße, komplexe Aufnehmer (Option).
Ihr Einsatz hängt von dem zu verwendenden Aufnehmertyp ab.
(b) Jeder Block kann mit zwei Aufnehmerstationen für die
Hochgeschwindigkeitsaufnehmer oder nur einer Aufnehmerstation für
Multifunktionsaufnehmer ausgestattet werden (Standardausführung). An
jedem Block können zwei oder mehr Aufnehmerstationen montiert werden
(optionale Spezikation).
F1A23
Hinweis
(a) Legen Sie keine Gegenstände in den Bereich der
Aufnehmerstation.
Anderenfalls kan es zu Schäden an der Maschine kommen.
(b) Bringen Sie keine magnetischen Objekte wie Magneten in die
Nähe der Vakuumaufnehmer.
Anderenfalls kann es zu einem Fehler während Bauteilaufnahme
kommen.
