2.3 Bedienelemente
• Erkennungsstatusprüfung Behälter Zurückgewiesene Bauteile
Der Erkennungsstatus des Behälters kann in folgendem Fenster überprüft
werden.
Öffnen Sie den Bildschirm „MAINTENANCE“ → „DVC CHECK“ → „INP/
OUTP“ → über die Tabs „Input Check“ → „Main Machine“ → „PWR“.
F1A10-2A
Behälter für
zurückgewiesene Bauteile
Systemstatus
Available (Verfügbar) Abdeckungsverriegelungsbeleuchtung verfügbar
Unavailable (Nicht verfügbar) Abdeckungsverriegelungsbeleuchtung nicht verfügbar
DEUKYX
1-17193-1100
2.3 Bedienelemente
2.3.4 Signalturm

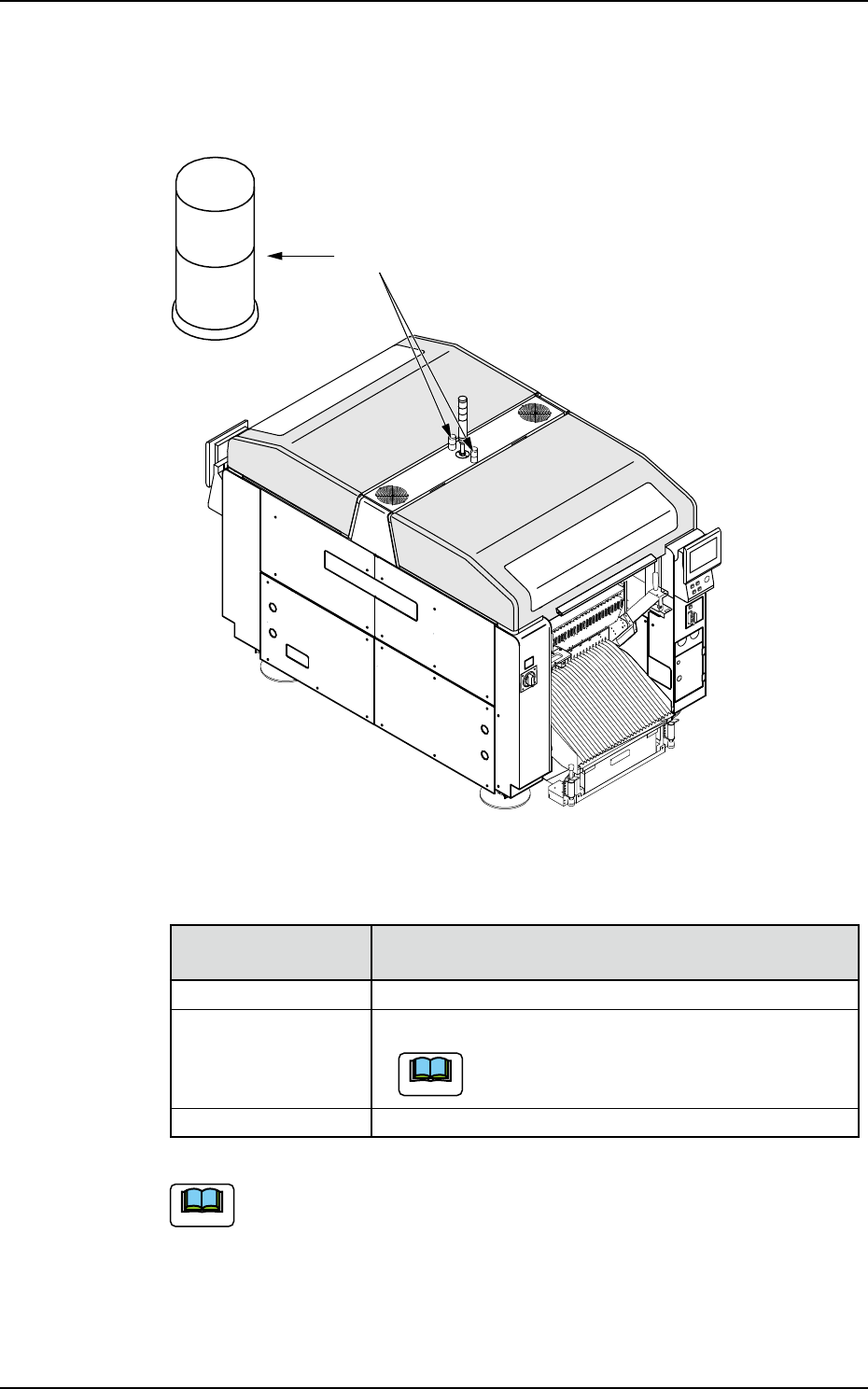

Der Singnalturm zeigt den jeweiligen Betriebsstatus der Maschine mit einer
Leuchten und einem Summer an.
Rot
Gelb
Grün
Warnsummer
Signalturm
F1A11
• LEUCHTENFARBEN (EIN-Modus)
Die Maschine wird vor der Auslieferung werksseitig eingestellt.
Leuchtenfarben
(EIN Modus)
Maschinenzustand
Rot
FEHLER (Betrieb gestoppt)
Gelb
Bauteile gehen zur Neige /Warnung)
Grün
Automatikbetrieb
Bendet sich die Maschine im Standby-Modus blinkt
diese Leuchte.
VORSICHT
Leuchtet oder ackert (AN und AUS) die grüne Kontrolleuchte
am Signalturm, bendet sich die im Leerlauf arbeitende
Maschine im „Automatik“-Modus (Standby-Modus).
• Warnsummer
Warnsummer Maschinenzustand
Dauerton
NOT-AUS
Intermittierender Ton
Fehler
Hinweis
Die Farbe der Leuchten und die Art des Summertons, die den jeweiligen
Maschinenstatus anzeigen, können im Bildschirm „MACH SETUP (Maschine
einrichten)“ geändert werden.
DEUKYX
1-18193-1100
2.3 Bedienelemente
2.3.5 Zusatzleuchten
Die Zusatzlampen zeigen an, in welchem Block der Maschinenstatus (angezeigt
durch die Signalleuchte) erzeugt wird.
Zusatzleuchten
F1A12
• Voraussetzungen für das Leuchtensignal
Leuchtvorausset-
zungen
Maschinenstatus (für jeden Block)
EIN
Normalbetrieb oder unter Bedienung
EIN und AUS
(blinkend)
Fehler oder fehlende Bauteile
Hinweis
Lässt sich der Fehler nicht einem Block zuord-
nen, blinken alle Zusatzleuchten.
AUS
Stopp-Modus
Hinweis
Fehlen Bauteile, füllen Sie die entsprechenden Zuführungen auf.
