DEUKYX
3-24193-1100
2.3 Programmwechsel
2.3.3 Einrichten von LP-Abstützstiften und Transportbreite
Wenn ddie Transportbreite nicht korrekt eingestellt ist, können die Leiterplatten
nicht transportiert werden.
Hinweis
Vergleichen Sie vor Beginn der Einrichtarbeiten den Status der Leiterplatten
(Größe, Dicke, Vorhandensein von zuvor auf der Rückseite der Leiterplatte
usw. platzierten Komponenten etc.), die mit dem vorhergehenden Programm
bearbeitet wurden mit dr Leiterplatte, die nach dem Programmwechsel bearbeitet
werden soll. Nachdem Sie den Unterschied festgestellt haben, entscheiden Sie,
ob und in wieweit Transportbreite und Abstützstifte angepasst werden müssen.
Referenz
Unter „4. „CNVR Set-up“-Bildschirm“ in Kapitel 6, Band. 2 nden Sie weitere
Informationen.
2.3.4 Vakuum-Aufnehmer vorbereiten
Richten Sie die Aufnehmer nach den Aufnehmerdaten im Bestückungsprogramm
(für Produktionsmodell) in den entsprechenden Köpfen ein.
Hinweis
(a) Wenn vor oder nach dem Programmwechsel die Gesamtanzahl an
Aufnehmern „15“ überschreitet, führen Sie „Nozzle Reset (Aufnehmer
zurücksetzen)“ und danach „“Nozzle Change (Attachment)
(Aufnehmerwechsel)“ aus
(b) Die Originaladressen der Aufnehmerstation (in der sich die Aufnehmer
benden), sind im internen Speicher der Maschine gespeichert. Daher wird
jeder Aufnehmer in die Originaladresse der Station zurückgelegt.
(c) Werden die Abstützstifte automatisch eingerichtet, wählen Sie den
Aufnehmer (PK01).
Hinweis
• Prüfen Sie, ob der Aufnehmer an Ort und Stelle ist.
Bendet sich der Aufnehmer in der korrekten Position (nicht an
der in den Aufnehmerdaten angegebenen Stelle), kann es zu
unerwünschten Störungen kommen.
• Legen Sie keine Gegenstände in den Bereich der
Aufnehmerstation.
Anderenfalls kan es zu Schäden an der Maschine kommen.
HINWEIS
Bringen Sie keine magnetischen Objekte wie
Magneten in die Nähe der Vakuumaufnehmer.
Anderenfalls kann es zu einem Fehler während der
Bauteilaufnahme kommen.
DEUKYX
3-25193-1100
2.3 Programmwechsel
n
Austausch der Vakuum-Aufnehmer
Vorgehensweise
(1) Drücken Sie im Untermenü des [Setup]-Bildschirms auf [Noz Chg].
(Das Bildschirm „NOZ CHG.“ öffnet sich.
Grafischer
Ablauf
F1C21A
(2) Drücken Sie [Reset].
(3) Drücken Sie [Move] und danach innerhalb von 10 Sekunden auf dem
Bedienfeld [START].
(Der Vakuumaufnehmer im Bestückungskopf wird in die Aufnehmerstation
abgelegt.)
POWER ON
STOP
PNL CHANGE
START
(Strom EIN)
(STOPP)
(PULTWECHSEL)
F1C22
DEUKYX
3-26193-1100
2.3 Programmwechsel

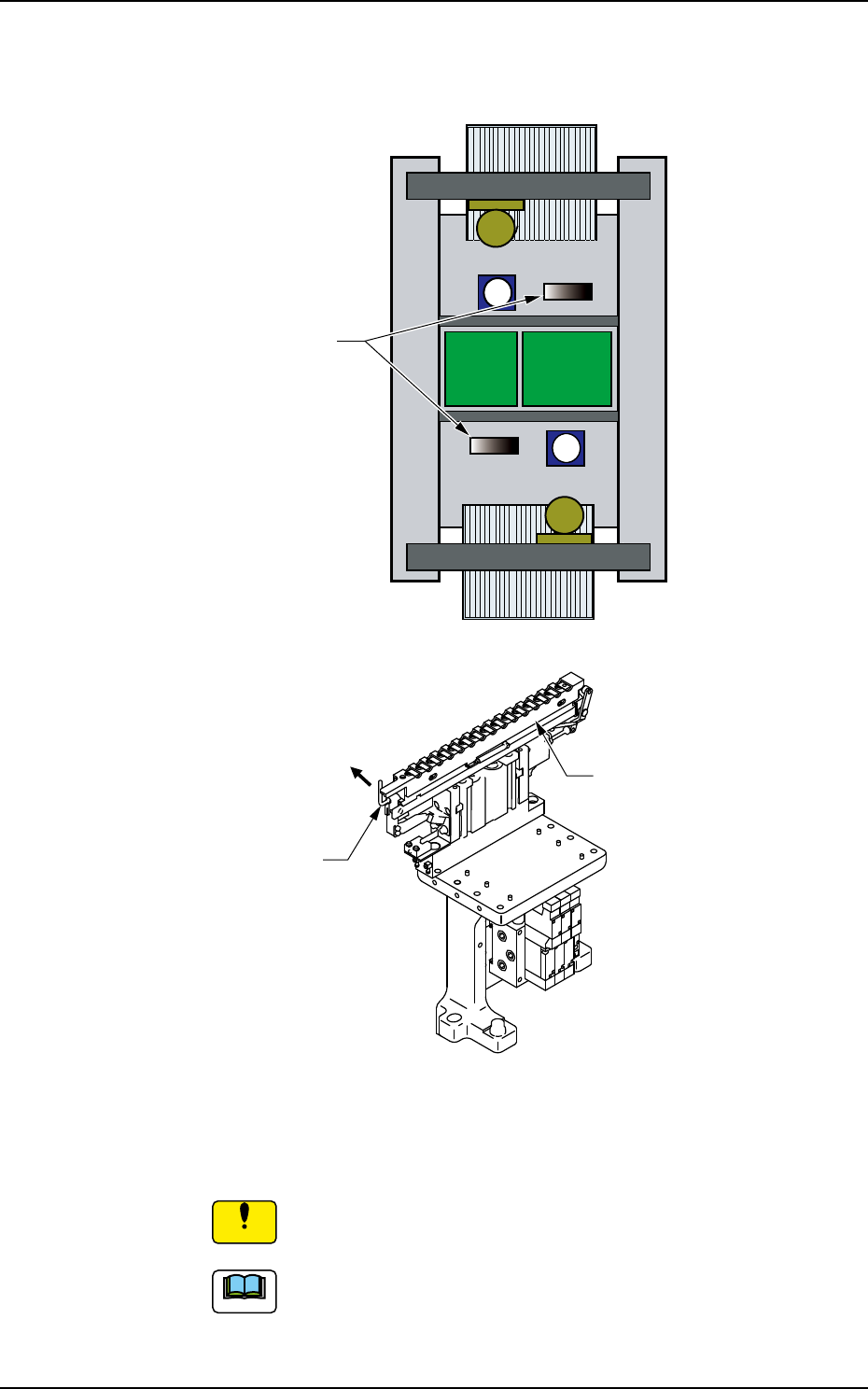

(4) Drücken Sie, während Sie die Aufnehmerstation von Hand nach unten
drücken, ebenfalls den den Hebel der Station nach unten und lösen Sie die
Aufnehmerstation aus der Halterung.
Aufnehmerstation
F1C23
Hebel
Aufnehmer-Stocker
Hebel nach unten drücken
F1C24
(5) Verschieben Sie den Verschluss der Station und entnehmen Sie alle
Aufnehmer.
Hinweis
Wenn Sie Aufnehmer aus der Station nehmen oder in die
Station einsetzen, müssen Sie den Verschluss verschieben.
Hinweis
Es ist ratsam, die nach einem Programmwechselvorgang erforderlichen
Aufnehmer für die Aufnehmerstation zuvor vorzubereitet, da sich so die
Umrüstzeiten verkürzen lassen.
