Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.5 Mål og vekt
109
3.5.2 Mål
3.5.2.1 Mål på SX1/SX2 - bestykningsautomatene
3
Bilde 3.5 - 1 Mål på SX1/SX2 - bestykningsautomatene (1 modulvogn på innsiden, 1 modulvogn på utsiden)
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.5 Mål og vekt Fra programvareversjon SR.713.1 Utgave 12/2020
110
3.5.3 Høyde på den åpne beskyttelseshetten
3

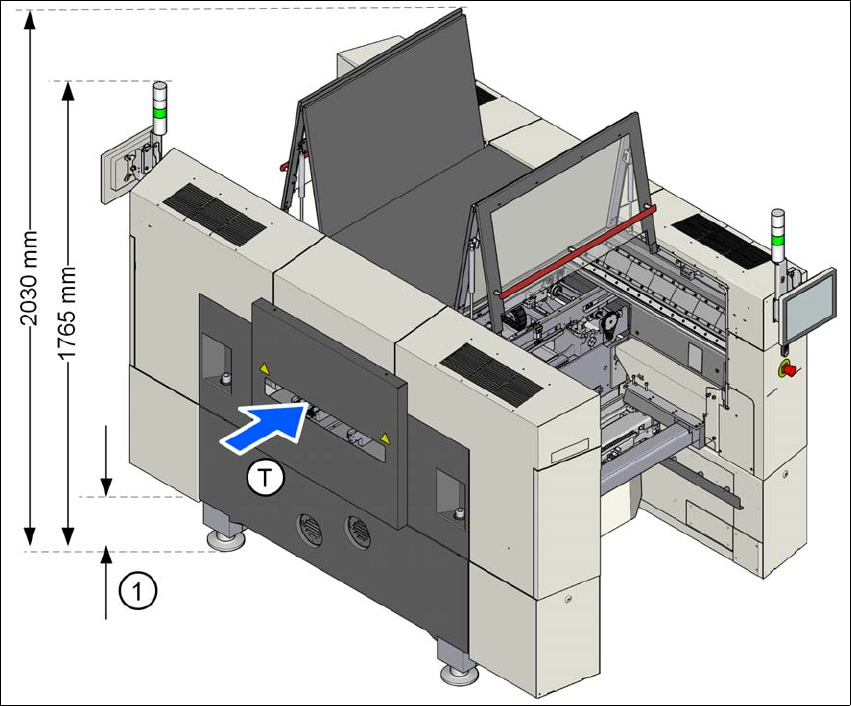

Bilde 3.5 - 2 Høyde på den åpne beskyttelseshetten - mål i millimeter
Målene som oppgis, gjelder for den maksimale transporthøyden for kretskort, på 950 mm.
(1) Høyden varierer alt etter transporthøyden for kretskort som er innstilt.
– ved transporthøyde for kretskort, på 900 mm = 120 mm ± 15 mm
– ved transporthøyde for kretskort, på 930 mm = 150 mm ± 15 mm
– ved transporthøyde for kretskort, på 950 mm = 170 mm ± 15 mm
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.5 Mål og vekt
111
3.5.4 Skifteradier for modulvogner på SIPLACE SX1/SX2
3

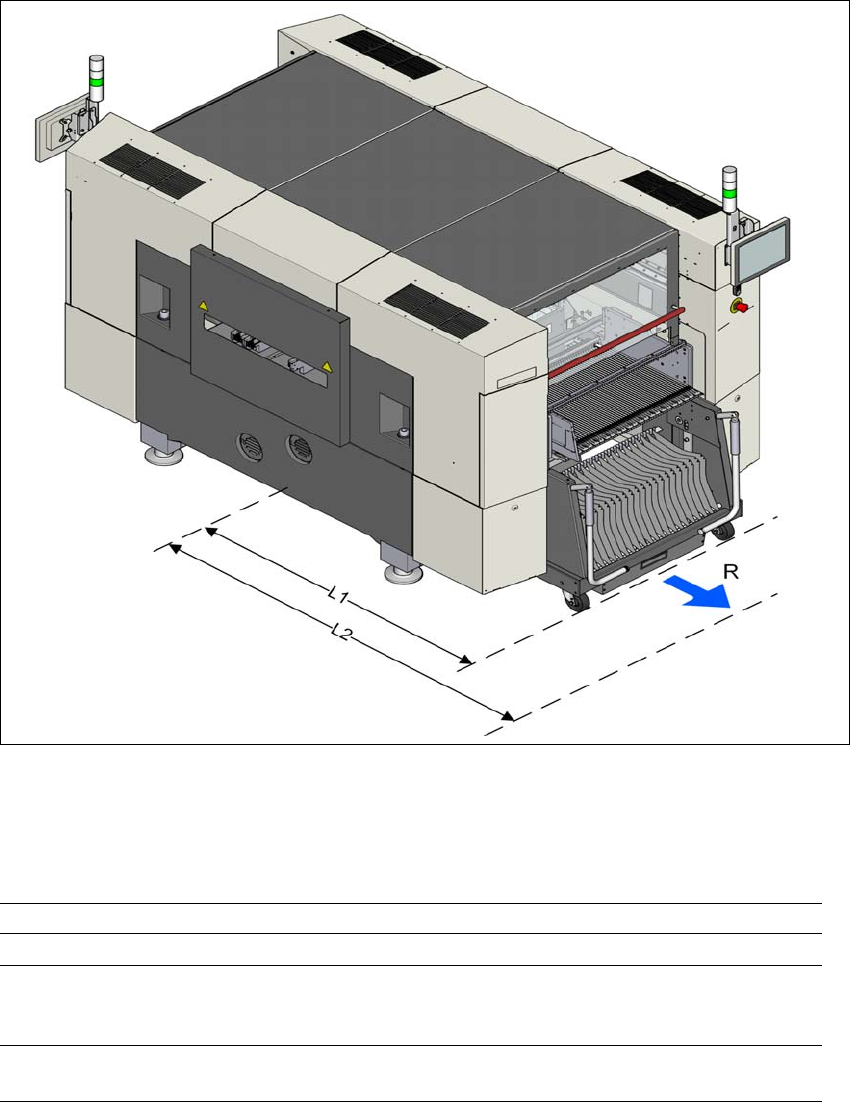

Bilde 3.5 - 3 Skifteradier for modulvogner på SX1/SX2 - bestykningsautomatene
Skifteradiene R for modulvogner på SX1/SX2-bestykningsautomatene er som følger:
3
3
Posisjon 1 (på utsiden) Posisjon 2 (på innsiden)
Skifteradius R
760 mm 760 mm
Avstand L1: Maskinens midt-
punkt til modulvognens ytter-
kant
1 300 mm 1 175 mm
Avstand L2: Maskinens midt-
punkt til veggen
2 060 mm 1 935 mm
