Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.15 Slik kobler du modulvogner til eller fra
285
5
Ved hjelp av høydeinnstillingen for finjustering kan du korrigere høyden på modulvognen.
Begge overflater på klossen og på vinkelen må akkurat ikke berøre hverandre.
5
5
5
På stasjonsprogramvarens grunndisplay velger du ikonet Tilførselsmodul ... og iko-
net
Posisjoner.
Klikk på ikonet for låsing i gjeldende posisjon, og vent til vognen er fullstendig til-
koblet. Ytterligere informasjon finner du i stasjonsprogramvarens online-hjelp.
Skyv hylsen oppover, ved å bruke begge håndtak, og sving håndtaket nedover.
VARSEL
Lukk beskyttelseshettene, siden en tilkobling er kun mulig når beskyttelseshettene er
lukket.
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.15 Slik kobler du modulvogner til eller fra Fra programvareversjon SR.713.1 Utgave 12/2020
286
5

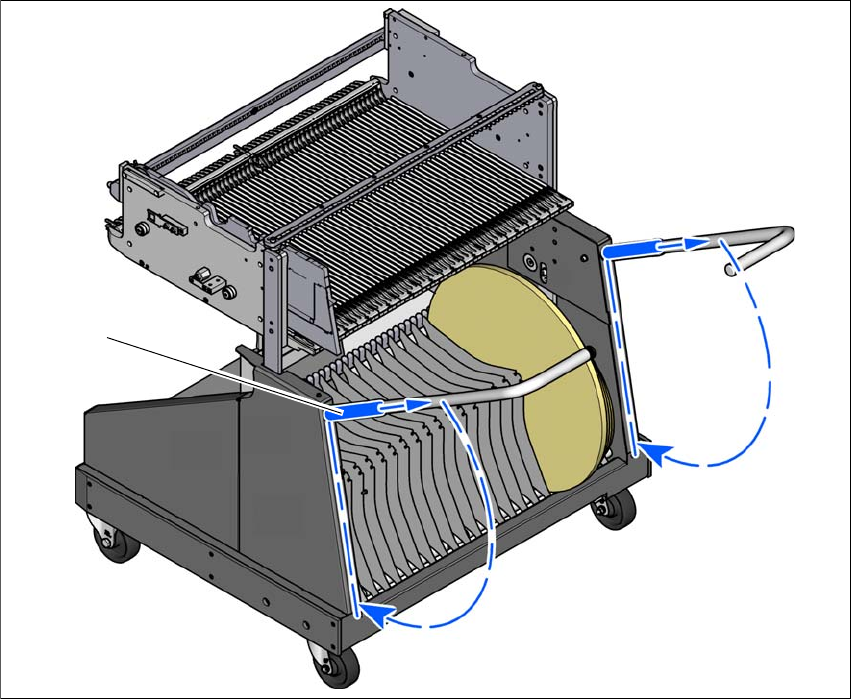

Bilde 5.15 - 6 Slik svinger du håndtak på modulvogner nedover
(1) Skyv hylsen oppover
(2) Fold håndtakene nedover
(1)
(2)
(2)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
287
6 Stasjonsutvidelser
For å se de respektive konfigurasjonsmulighetene og opsjonene, vennligst se på gjeldende spe-
sifikasjon for SIPLACE-bestykningsautomaten.
6
6.1 Pipettveksler
Magasinene sitter på en felles bærer. De er sentrert med to sylindertapper og festet med 4
trykknapper. Den nøyaktige posisjonen bestemmes ved hjelp av to merker på hver magasin. Mi-
krobrytere overvåker at magasinene sitter riktig på pipettvekslerens basiskropp, for å unngå at
plasseringshodet kolliderer med et magasin som eventuelt kan stikke ut. Alle magasinposisjoner
skal være opptatt, siden sikkerhetskretsen stopper bestykningsautomaten når det mangler maga-
siner eller når magasiner ikke sitter riktig.
VARSEL
Ved bruk av opsjonen SIPLACE Smart Pin Support reduseres maksimalt antall maga-
siner for pipettvekslere
