3 Tekniske data og moduler Instru ksjonsbok SIPLACE SX1/SX2 utgav e V2 og utgave V3 3.5 Mål og vekt Fra programvareversjon SR.713.1 Utgave 12/2020 112 3.5.5 T yngdepunkt på SX1/SX2 bestykningsautomatene 3 Bilde 3.5 - 4 T…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.5 Mål og vekt
111
3.5.4 Skifteradier for modulvogner på SIPLACE SX1/SX2
3
Bilde 3.5 - 3 Skifteradier for modulvogner på SX1/SX2 - bestykningsautomatene
Skifteradiene R for modulvogner på SX1/SX2-bestykningsautomatene er som følger:
3
3
Posisjon 1 (på utsiden) Posisjon 2 (på innsiden)
Skifteradius R
760 mm 760 mm
Avstand L1: Maskinens midt-
punkt til modulvognens ytter-
kant
1 300 mm 1 175 mm
Avstand L2: Maskinens midt-
punkt til veggen
2 060 mm 1 935 mm
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.5 Mål og vekt Fra programvareversjon SR.713.1 Utgave 12/2020
112
3.5.5 Tyngdepunkt på SX1/SX2 bestykningsautomatene
3

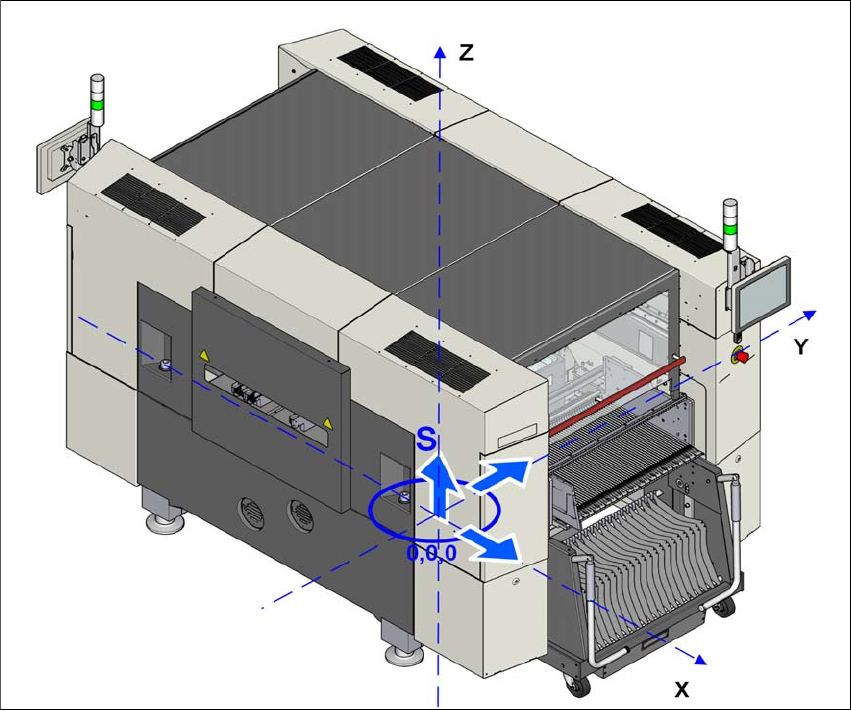

Bilde 3.5 - 4 Tyngdepunkt på SX1/SX2 - bestykningsautomatene i millimeter
X-koordinat 0 mm
Y-koordinat 0 mm
Z-koordinat 738,5 mm
Disse hovedkoordinatene gjelder for bestykningsautomaten ved transporthøyde for kretskort, på
900 mm.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.6 Oversikter over moduler
113
3.6 Oversikter over moduler
3.6.1 Oversikt over moduler på SIPLACE SX2 V3
3
3
Bilde 3.6 - 1 SIPLACE SX2 V3-bestykningsautomat - oversikt over moduler
(1) Basismodul
(2) Robotmodul
(3) Portal 2 med plasseringshode
(4) Transport av kretskort (enkelt- eller dobbelttransport)
(5) Portal 1 med plasseringshode
(6) Multi-Touch-skjerm
(7) Modulvogn i posisjon 1
(8) Posisjon 2 med inntrekksanordning, beltekutter, ledekanal for tomme belter
(T) Transportretning for kretskort
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
