5.5.1 Statusfelt
I statusfeltet vises gjeldende maskintilstand, feilen som oppsto sist, og handlinger som skal utfø-
res.
På statusfeltets høyre side vises følgende symboler, alt etter tilstand:
(Grønn) Starter kontekst-sensitiv hjelp til gjeldende display. Alle betjeningselementer på displayet
blir kort forklart.
(Rød) Starter hjelpesystemet som viser mulige årsaker for gjeldende feil, samt tiltak for dens eli-
minering (jfr. avsnitt 5.6.1
, side 249).
Åpner et dialogvindu som viser kilden til feilen, teksten som beskriver feilmeldingen, og dato / klok-
keslett da feilen oppsto (jfr. avsnitt 5.6.1
, side 249). Herifra er det også mulig å kalle opp hjelp ved-
rørende gjeldende feil.
Åpner detaljert display for gjeldende feil. På dette displayet er det mulig å kalle opp tiltak for å eli-
minere feil, på direkten (vises kun for spesifiserte feilmeldinger).
Sletter feilen som vises for øyeblikket, fra statusfeltet.
5.5.2 Visnings- og kontrollområde
I dette området vises det knapper for å justere / utløse funksjoner, generell informasjon om krets-
kort, utrustning, parti, og andre opplysninger.
Prosesser eller tilstander (for eksempel, bearbeiding, posisjon tom, etc.) vises gjennom animerte
objekter som også er markert på ulike måter.
Oversikten over alle knapper og informasjon finner du gjennom online-hjelpen.
5.5.3 Oppgavelinje
På oppgavelinjen finner du knapper for stasjonsprogramvarens hovedfunksjoner.
Disse kan du bruke for å slå kontrollpanelet over til andre displayer, og derifra kan du så bruke
andre funksjoner (jfr. avsnitt 5.5.5
, side 246).
5

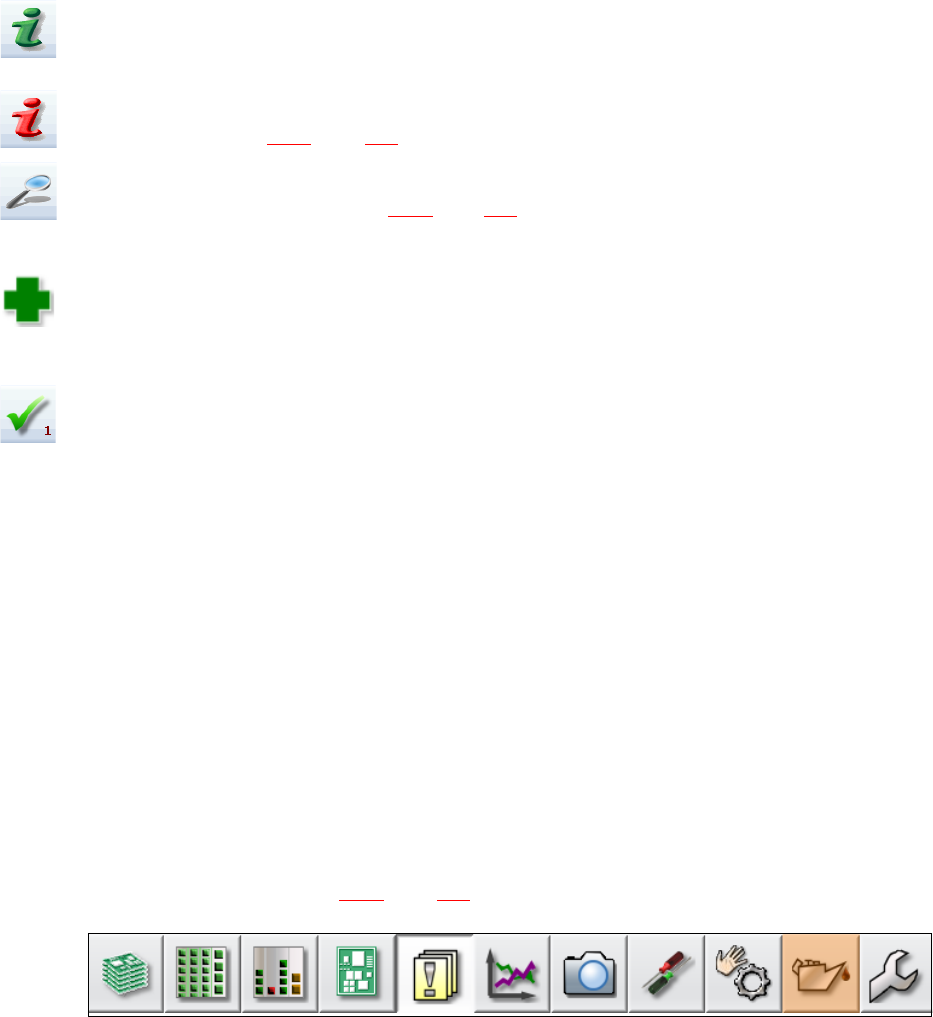

Bilde 5.5 - 2 Oppgavelinje
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.5 Kontrollpanelet Fra programvareversjon SR.713.1 Utgave 12/2020
242
Knappene varierer alt etter konfigurasjon og betjeningsnivået som er innstilt. Noen display er kun
tilgjengelige på høyere betjeningsnivåer.
I følgende tabell finner du en kort beskrivelse av knappene og hovedfunksjonene.
5
Symbol Display Beskrivelse
Produksjon
(grunnleggende
display)
Display av maskinstatuser for oppgavene som utføres oftest under
produksjonsprosessen.
Display av driftstilstander, jfr. avsnitt 5.5.2
, side 241.
Display av posisjoner, navn på utrustning, navn på parti, endringer
i konfigurasjonen, og ekstra opsjoner.
Tilførselsmodul,
moduler, og pi-
petter
Utrustning kan kalles opp individuelt for hver av de 4 posisjonene.
Kontroll og oppsett av tilførselsmoduler, moduler, og pipetter.
Oppsett av husformer og modul-lommeformer.
Display av nivåkontrollen.
Nivådisplay Operatøren ser til enhver tid under plasseringsprosessen, når de
enkelte transportbåndene blir tomme og må fylles opp igjen.
Kretskort Display av kretskortene og listen over plasseringsposisjoner.
Kontroll og oppsett av kretskort og moduler.
Oppsett av merker.
Meldinger Display av meldinger i forbindelse med aktuelle og tidligere hen-
delser. Meldinger skjelnes etter type. Du kan kalle opp en tabell for
sporfeil, transportfeil, maskinfeil, generelle feil og sammenkoblede
feilmeldinger (jfr. avsnitt 5.6
, side 248).
Statistikk Display av en statistikk over ytelser, kvalitet, og kastet materiale.
Display av ytelsene av maskiner og kretskort.
Starting av OIS (Operator Information System); detaljert informa-
sjon finner du i dokumentasjonen om OIS.
Live-bilde under
plasseringspro-
sessen
Display av de enkelte live-bildene fra kamera.
Først fra betjeningsnivået "Utvidet produksjon" :
Display og lagring av visjon-dumpene.
Vedlikeholdssta-
tus
Omfatter informasjon om bestykningsautomatens vedlikeholdssta-
tus.
Ytterligere informasjon finner du i vedlikeholdsveiledningen.
Innstillinger Omfatter alle innstillinger og opsjoner.
Innstillinger for betjeningsnivåer, språk på kontrollpanelet.
For display og endringer av maskininnstillinger, brukerinnstilinger,
maskinopsjoner og programvareopsjoner, jfr. avsnitt 5.5.5
, side
246
.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.5 Kontrollpanelet
243
5.5.4 Håndtering av stasjonsprogramvaren innenfor displayene
De fleste displayene som kalles opp ved hjelp av oppgavelinjen (jfr. avsnitt 5.5.3, side 241), har
en ekstra vertikal oppgavelinje for sub-display og funksjoner på kontrollpanelets høyre side.
5
Eksempel: Display "Tilførselsmodul, moduler, og pipetter"
Klikke på "Tilførselsmodul, moduler, og pipetter" i oppgavelinjen .
Det åpner seg følgende display:
Kontroll av senso-
rer og funksjoner
Omfatter informasjon og funksjoner for test og diagnose.
Justering av oppførselen av bestykningsautomatens startknapp.
Først tilgjengelig fra betjeningsnivået "Utvidet produksjon":
Samlet referanseløp, tester funksjoner av C&P20-hodet.
Enkeltfunksjoner og langtidsløp. Hver portal styres til individuelt.
Service Service-verktøy.
Først tilgjengelig fra betjeningsnivået "Service (kunde)".
Oppsett og kalibrering av SIPLACE-bestykningsautomaten, ned-
lasting av integrerte programvareversjoner, kalibrering og konfigu-
rering av hele maskinen.
Symbol Display Beskrivelse
VARSEL
Du finner en detaljert beskrivelse av de enkelte funksjonene i online-hjelpen.
