2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020
40
2.2.1 Varselskilt på bestykningsautomaten (standardmessig skilting)

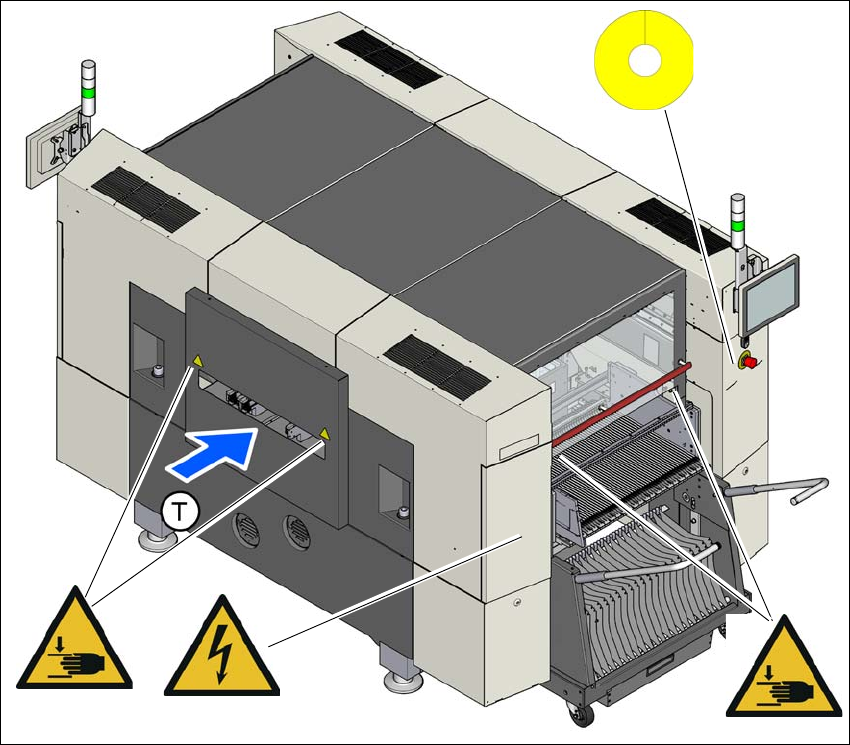

Bilde 2.2 - 1 Varselskilt på bestykningsautomaten - posisjon 1
Pos. M 002, artikkelnummer 03155798-01
Pos. W 024, artikkelnummer 03155346-01
Pos. W 210, artikkelnummer 03233439-01
Pos. W 012, artikkelnummer 03155378-01
Pos. W laser klasse 2, artikkelnummer 03155298-01
(T) Mønsterkortets transportretning
W 210
W 024
M 002
W 012
W 024
W laser klasse 2
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.2 Varselskilt
41
Bilde 2.2 - 2 Varselskilt på bestykningsautomaten - posisjon 2
Pos. W 024, artikkelnummer 03155346-01
Pos. W 210, artikkelnummer 03233439-01
Pos. W 012, artikkelnummer 03155378-01
(T) Mønsterkortets transportretning
W 024
W 210
W 024
W 012
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020
42
2.2.2 Betydning og beskrivelse av varselskilt (standardmessig skilting)
2.2.2.1 Opplysningsskilt M002
2
Pos. M 002 på bilde 2.2 - 1, side 40, artikkelnummer 3155798-01, eller
Pos. M 002 på bilde 2.2 - 3
, side 44, artikkelnummer 3155798-01
(antall pr. bestykningsautomat: 1)
2.2.2.2 Varselskilt laser klasse 2
2
Pos. W laser klasse 2 på bilde 2.2 - 1, side 40, artikkelnummer 03155298-01
(antall pr. bestykningsautomat: 1)
2
2
2
2
2
2
2
2
Sikker drift av bestykningsautomaten
Forutsetningen for sikker drift av bestykningsautomaten er at folk
kjenner og overholder instruksjonsboka samt sikkerhetsinstruk-
sjonene.
2
2
2
LASERSTRÅLING
Laser klasse 2
I henhold til IEC 60825-1:2014
Ikke se inn i laserstrålen!
