4.3.9.1 Slik justerer du bestykningsautomaten ved hjelp av luftpute-transportsystemet
Legg de fire luftputene fra luftpute-transportsystemet under bærepunktene på maskinram-
men.
Løft bestykningsautomaten, og justér den i forhold til linjen.
Kontrollér avstandene til transportsystemene for kretskort på de tilstøtende bestykningsauto-
matene. De skal være mellom 1 mm og 3 mm.
Senk bestykningsautomaten ned.
4

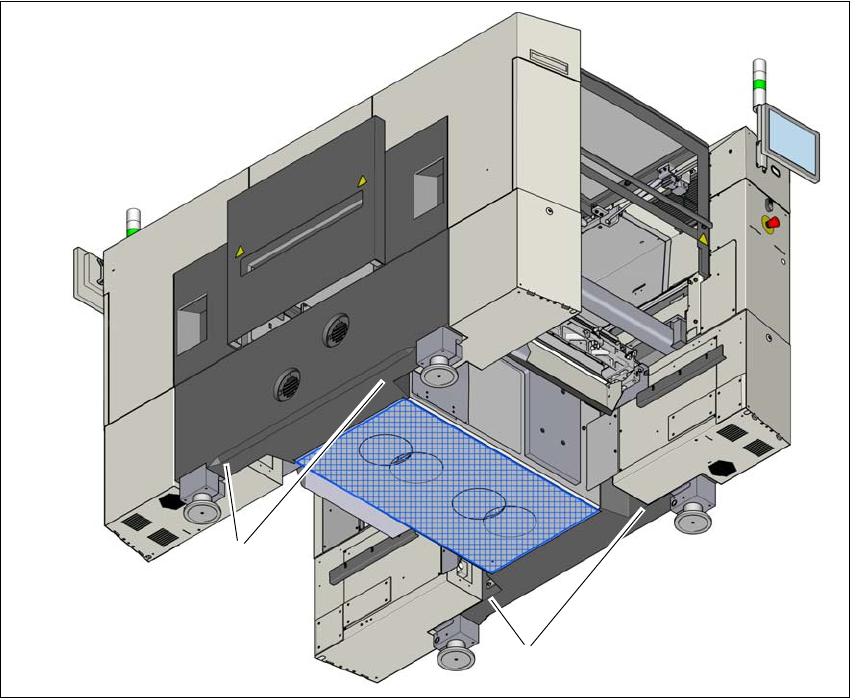

Bilde 4.3 - 10 Bæreposisjoner for luftpute-transportsystemet
(1) 4 bærepunkter for luftpute-transportsystemet
(1)
(1)
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.3 Slik stiller du bestykningsautomaten opp Fra programvareversjon SR.713.1 Utgave 12/2020
218
4.3.10 Slik fjerner du transportsikringene
Transportsikringene er skrudd fast på lineærføringene. Hver portal er sikret gjennom to transport-
sikringer på X-aksen og på Y-aksen.
Fjern alle transportsikringer fra portalaksene.
Når SIPLACE-bestykningsautomaten skal transporteres, må transportsikringene monteres
for at transporten skal kunne gjøres uten problemer.
4.3.11 Slik fjerner du korrosjonsbeskyttelsesmiddel fra føringsskinnene
Før utlevering blir bestykningsautomatene behandlet med et korrosjonsbeskyttelsesmiddel.
4
4
OBS!
Fare for reduksjon av levetiden av lagre og føringsskinner!
Hvis korrosjonsbeskyttelsesmiddelet blander seg med aksenes lagerfett, kan dette med-
føre en betydelig reduksjon av levetiden av lagre og føringsskinner.
Fjern korrosjonsbeskyttelseslaget fra alle akser og lagre, når du beveger maskinak-
sene for første gang under idriftsettelsen.
Ettersmør alle akser og lagre med fettet som omtales i instruksjonsboka.
OBS!
Fare for destruksjon av lagerfett!
Alkohol ødelegger fettet i føringsvognene.
Vennligst sørg for at alkohol ikke kan komme inn i føringsvognene når føringsskinner
og skalaer blir rengjort.
