6.4.2 Oversikt
Artikkelnummer 00119827-xx WPC5
Artikkelnummer 00119828-xx WPC6
6

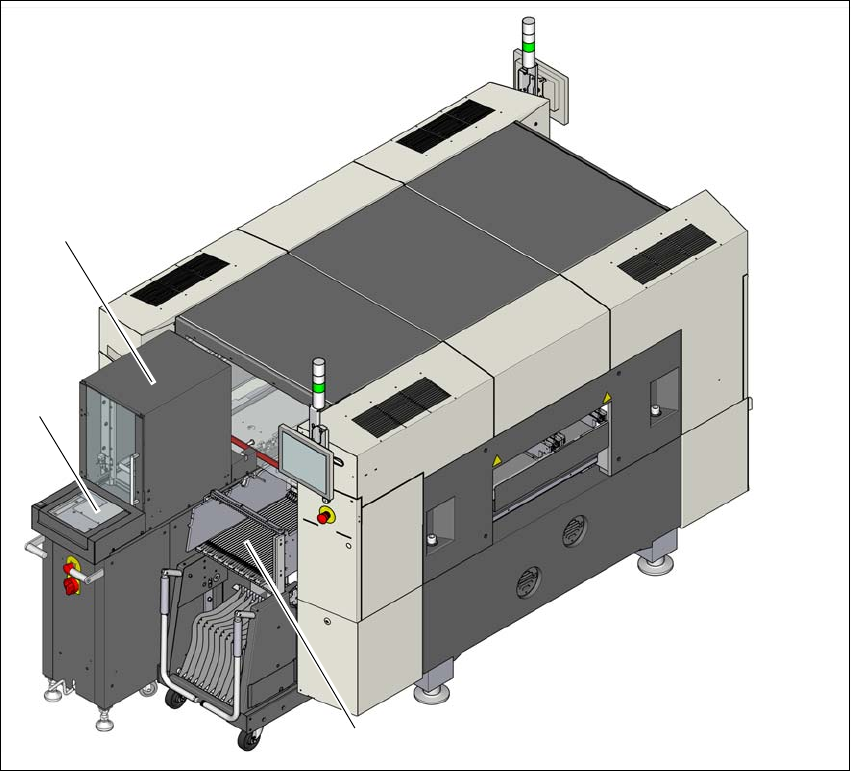

Bilde 6.4 - 1 WPC6 på SIPLACE SX1/SX2
(1) WPC6
(2) Nonstop-modul (kun WPC6)
(3) Modulvogn med 30 spor
(1)
(3)
(2)
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.4 Waffle-Pack-veksler (WPC5/WPC6) Fra programvareversjon SR.713.1 Utgave 12/2020
306
6.4.3 Sikkerhetsinstruksjoner
6
6
6
6.4.4 Opplysninger om betjening
6
6.4.4.1 Betjening, vedlikehold, service
Du finner detaljert dokumentasjon om betjening, vedlikehold og service av Waffle-Pack-veksleren
i håndbøkene som leveres sammen med Waffle-Pack-veksleren.
ADVARSEL
Fare for personskader!
Når bestykningsautomaten er i drift, kan Waffle-Pack-veksleren forårsake personskader.
Mens bestykningsautomaten er i drift, skal du aldri ha hendene inn i sprekken mellom
Waffle-Pack-veksler og automatstender.
ADVARSEL
Forutsetning for drift: Tilkobling av Waffle-Pack-veksleren til bestykningsautomaten!
Det er prinsipielt forbudt å drive Waffle-Pack-veksleren hvis den ikke er koblet til bestyk-
ningsautomaten.
Koble Waffle-Pack-vekslerens styrekabel kun til eller fra koblingsboksen, når Waffle-
Pack-veksleren er koblet til bestykningsautomaten.
Koble strømkabelen kun til eller fra den eksterne strømforsyningen, når Waffle-Pack-
veksleren er koblet til bestykningsautomaten.
VARSEL
Vennligst observér innkoblingssekvensen.
Hvis det er to Waffle-Pack-vekslere som er installert på en bestykningsautomat, må inn-
koblingssekvensen for all del overholdes. Gjør du ikke det, kan det oppstå feil (for ek-
sempel, CAN Switch Error).
Alltid slå på Waffle-Pack-veksleren før du slår på SIPLACE-bestykningsautomaten.
Hvis det oppstår feil, slå av Waffle-Pack-veksleren og SIPLACE bestykningsauto-
maten aus, og deretter slår du dem på igjen i korrekt rekkefølge. Vennligst overhold
da nødvendige ventetider.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.4 Waffle-Pack-veksler (WPC5/WPC6)
307
6.4.5 Tekniske data
6.4.5.1 Mål, vekt
6
Mål på WPC5/WPC6
Lengde x Bredde
Høyde
ved transporthøyde på kretskort, på 900 mm
ved transporthøyde på kretskort, på 930 mm
ved transporthøyde på kretskort, på 950 mm
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
Vekt på WPC5
Grunnleggende utstyr (med kassetter og flatemagasinbærere)
Fullt utrustet (med flatemagasinbærere og kassett med moduler)
ca. 270 kg
ca. 320 kg
Vekt på WPC6
Grunnleggende utstyr (med kassetter og flatemagasinbærere)
Fullt utrustet (med flatemagasinbærere og kassett med moduler)
ca. 280 kg
ca. 330 kg
Flatelast av WPC5/WPC6 ≤ 25 N/cm²
Vekt av flatemagasinbæreren 0,8 kg
Mål på flatemagasinbæreren (L x B x H) 360 mm x 260 mm x 6 mm
Mål på flatemagasinbæreren (L x B x H) 347 mm x 235 mm x 15 mm
Høyde på flatemagasinet inkludert modul
Standard (alle nivåer er opptatt)
WPC5
WPC6
Høye moduler (noen nivåer blir utelatt)
WPC5
WPC6
Høye moduler
(på etterspørsel med Very High Force TwinStar (VHF TH)
*a
WPC5
*b
WPC6
*b
15 mm
15 mm
29 mm
29 mm
45 mm
45 mm
Avstand fra nivå til nivå 17 mm (± 2 mm)
Lagringskapasitet 28 flatemagasinbærere
Tid for å skifte flatemagasinbærere
over 1 nivå
over 10 nivåer
over 27 nivåer
1,9 s
2,3 s
2,8 s
*)a Fra serienummer B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm relaterer til forsyningsaksen (modulhøyde + høyde på flatemagasinet).
