Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
299
6.1.4.2 Tekniske data
6
6
Pipettveksler for SIPLACE TwinStar
Antall magasiner maks. 8 magasiner for 16 pipettgarasjer
Antall pipettgarasjer kan konfigureres fritt.
Standardkonfigurasjon 3 magasiner med to pipettgarasjer hvert
1 magasin med en pipettgarasje
Pipett-typer 4xx med adapter
5xx (standard)
9xx med adapter
Spesiell pipette, griper
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
300
6.1.4.3 Posisjon av pipettvekslere for SIPLACE TwinStar
6
Bilde 6.1 - 11 Posisjon av pipettvekslere for SIPLACE TwinStar - eksempel
6
(1) Modulvogn 60 i indre posisjon
(2) Modulvogn 30 i ytre posisjon
(PPW) Pipettveksler
(PA) Plasseringsområde
(1)
(2)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
301
6.1.4.4 Montering
Pipettveksleren er festet på inntrekksanordningen for modulvogner.
6

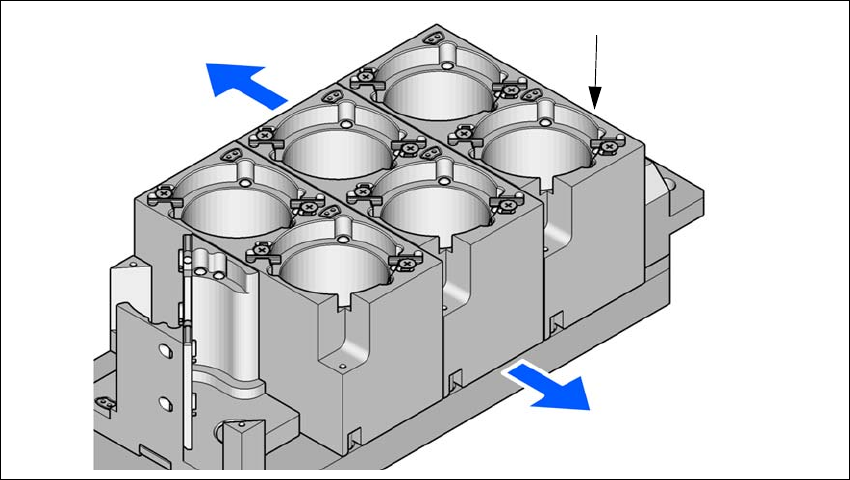

Bilde 6.1 - 12 Monteringsposisjon
(1) Markeringsboring
(2) Operatørside
(3) Pilen viser i retning av transportsystemet for kretskort
6
Sentrér pipettveksleren slik at markeringsboringen (Pos. 1) ligger til høyre, sett fra operatø-
rens ståsted.
6.1.4.5 Spesielle pipetter
SIPLACE-bestykningsautomatene bearbeider moduler i henhold til standard-SMT-spekteret.
ASM utvikler stadig spesielle pipetter.
Spesielle pipetter tilbys for alle plasseringshoder; dette for å kunne utføre plasseringsoppdragene
med maksimal hastighet, presisjon og fleksibilitet. Dessuten reduserer bruk av automatiske pipett-
vekslere utrustningstidene som oppstår ved produktskifte.
Vennligst ta kontakt med ASM for produksjon av spesielle magasiner og gripere.
6.1.4.6 Moduldropbeholder for SIPLACE TwinStar
For SIPLACE TwinStar er det mulig å installere en moduldropbeholder. Den er plassert ved siden
av Finepitch-visjonsmodulen.
(1)
(2)
(3)
