2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.3 Klassifisering av de optiske systemene Fra programvareversjon SR.713.1 Utgave 12/2020
64
2.3 Klassifisering av de optiske systemene
2.3.1 Klassifisering av hele maskinen
2

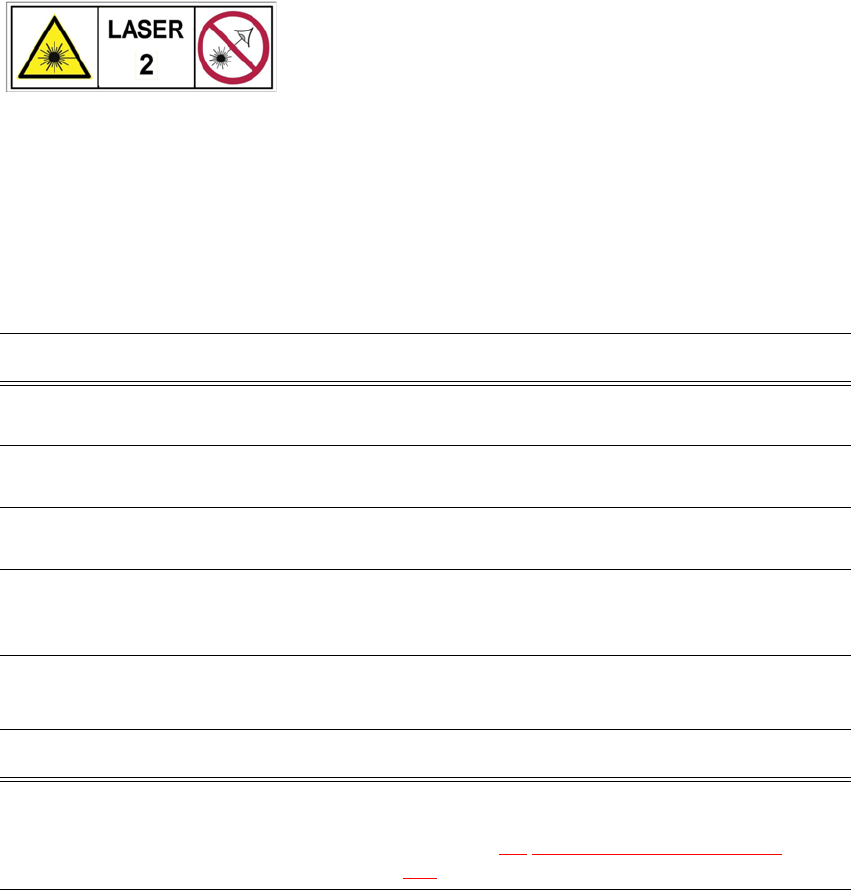

2.3.1.1 Laserklassifisering
Følgende moduler klassifiseres under risikoklasse 2:
2
Følgende moduler klassifiseres under laserklasse 3B:
2
Den driftsklare bestykningsautomaten klassifiseres under risikoklasse 2.
Risikoklassene kartlegges i henhold til IEC 60825-1:2014.
Modul Data
BE-sensor på SpeedStar Maksimal optisk utgangseffekt: < 1 mW
Bølgelengde: 635 nm
BE-sensor på MultiStar CPP Maksimal optisk utgangseffekt: < 1 mW
Bølgelengde: 635 nm
Laserlysporter på LP-transporten Maksimal optisk utgangseffekt: < 1 mW
Bølgelengde: 650 nm
Strekkode-leser for 1D kretskort
(Datalogic DS1500)
Maksimal optisk utgangseffekt: --
Bølgelengde: 658 nm
Modul Data
3D-koplanaritets-lasermodul Maksimal optisk utgangseffekt: 60 mW
Bølgelengde: 670 nm
Jfr. avsnitt 6.7
3D-koplanaritets-lasermodul, side
318
.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.3 Klassifisering av de optiske systemene
65
2.3.2 Klassifisering av kamerasystemene
2.3.2.1 Kameratyper med lyse LED-lamper - risikogruppe 1
Lyse LED-lamper er installert i følgende kameraer. Disse er klassifisert under risikogruppe 1 i hen-
hold til IEC 62741:
– Modulkamera-type 30 og 45 for SIPLACE MultiStar (CPP)
– Modulkamera-type 23 og 41 for SIPLACE SpeedStar (C&P20 P)
– Stasjonær Modulkamera-type 25 og 33 for SIPLACE MultiStar (CPP) og SIPLACE TwinStar
– Mønsterkortkamera type 28
2
2.3.2.2 Kameratyper med blå LED-lamper - risikogruppe 2
Ultralyse blå LED-lamper er installert i følgende kameraer. Disse er klassifisert under risikogruppe
2 i henhold til IEC 62741:
– Modulkamera-type 48 for SIPLACE SpeedStar (C&P20 P2)
2

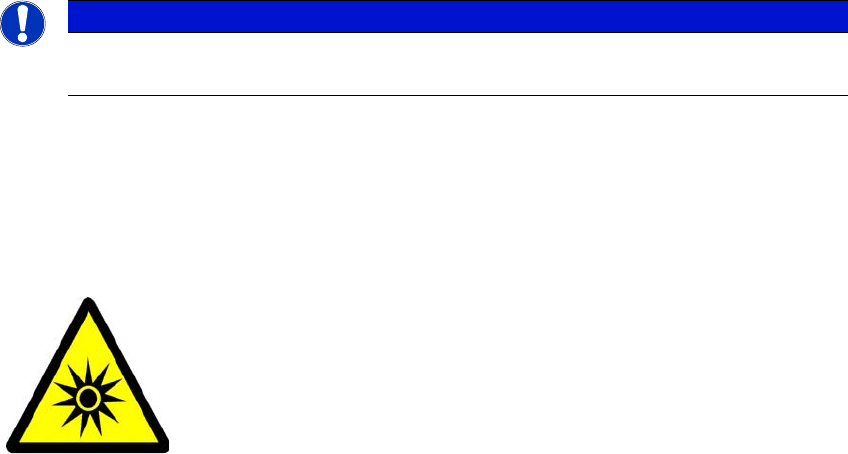

VARSEL
Risikogruppe 1
Ikke se inn i strålen som kommer fra et driftsklar kamera!
2
Risikogruppe 2
Kameraer med
ultralyse blå LED-lamper kan sende ut farlig stråling.
Ikke se inn i strålen som kommer fra et driftsklar kamera!
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.4 Sikkerhetsinstruksjoner for transport av bestykningsautomaten Fra programvareversjon SR.713.1 Utgave 12/2020
66
2.4 Sikkerhetsinstruksjoner for transport av bestyk-
ningsautomaten
2
For å transporterer bestykingsautomaten, bruk en gaffeltruck med følgende spesifikasjon:
Gaffellengde minst 1 800 mm
Bærekraft minst 6 000 kg
Gaffelens lysåpning minst 350 mm
2
2
ADVARSEL
Fare for velting!
Hvis påkrevde spesifikasjoner for gaffeltrucken ikke overholdes, kan den velte.
Bruk kun den spesifiserte gaffeltrucken for å transportere automaten.
Riktig og sakkyndig transport av bestykningsautomaten beskrives i kapittel 4
, avsnitt 4.1,
side 181
.
