2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020
52
2.2.7.1 Varselskilt W206, W250, W251 på innsidene av sektordørene
2

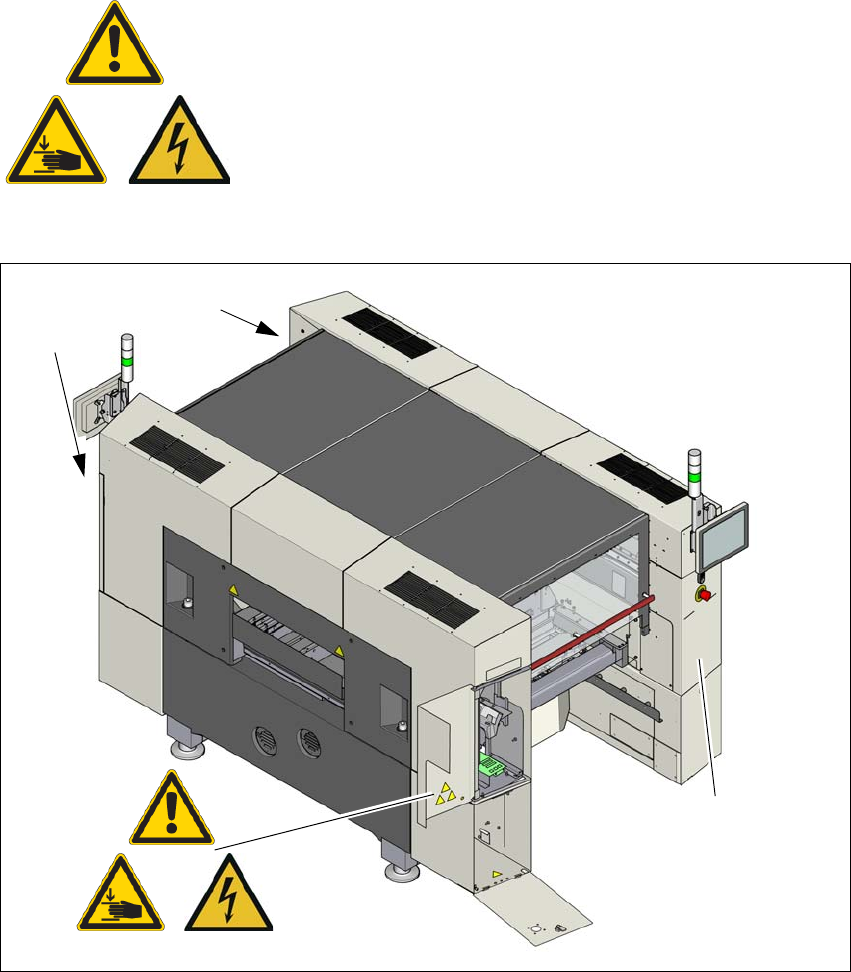

Bilde 2.2 - 9 Varselskilt på innsiden av sektordørene
Pos. W 001, på innsiden av sektordørene, artikkelnummer 03131410-xx
Pos. W 024, på innsiden av sektordørene, artikkelnummer 03155346-xx
Pos. W 012, på innsiden av sektordørene, artikkelnummer 03155378-xx
Bestykningsautomaten må kun settes i drift når stopperen er in-
stallert og døra er lukket.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
inne på døra
W 001, W 012, W 024
inne på døra
(W 024)
(W 012)
(W 001)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.2 Varselskilt
53
2.2.7.2 Varselskilt på strømforsyningssystemet
2
Pos. W 220 på bilde 2.2 - 10, side 53, artikkelnummer 03114591-01 (antall pr. bestykningsauto-
mat: 3).

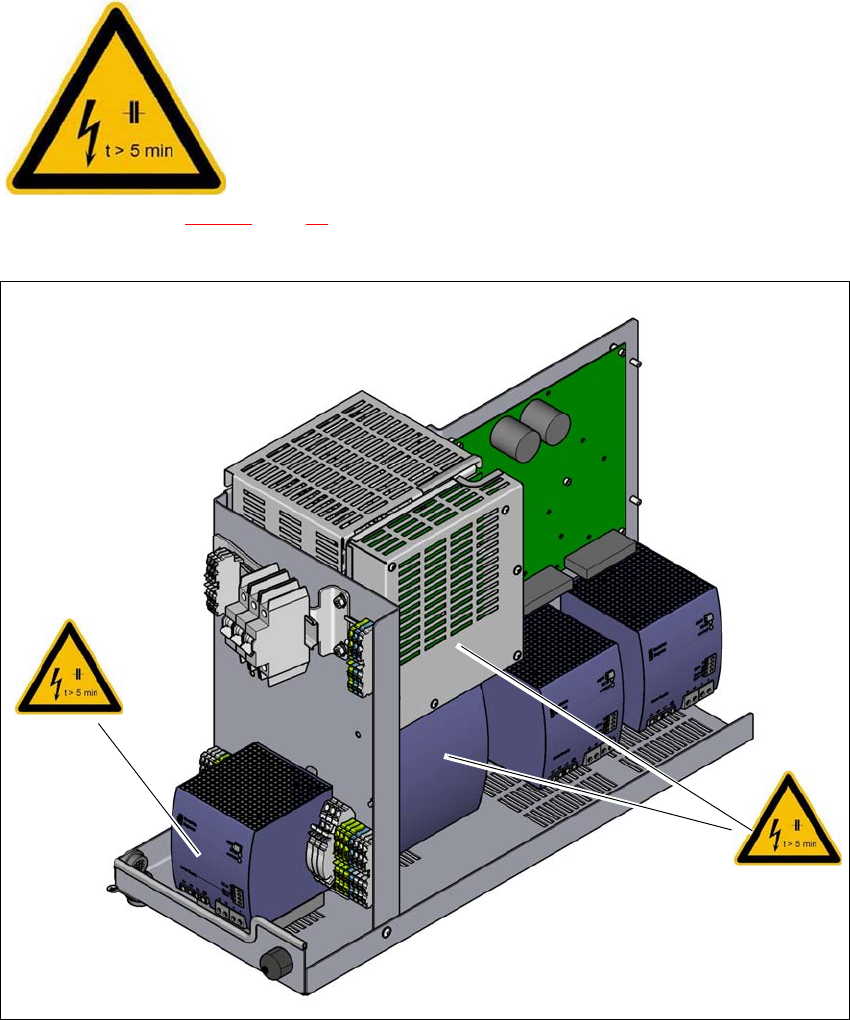

Bilde 2.2 - 10 Varselskilt W 220 på strømforsyningssystemet
– W 220 på kondensatorbatteriet PCS417
– W 220 på strømforsyningen (omformer mellom vekselstrøm og likestrøm (160 V DC /300 V
DC).
– W 220 på dekkplaten for sikkerhetsutkoblingen (CSB)
2
2
NETTSPENNING!
Slå av hovedbryteren, dra ut stikkontakten og vent i 5 minutter
inntil kondensatorene er utladet.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020
54
2.2.8 Varselskilt på SIPLACE SpeedStar C&P20 P2
2
2

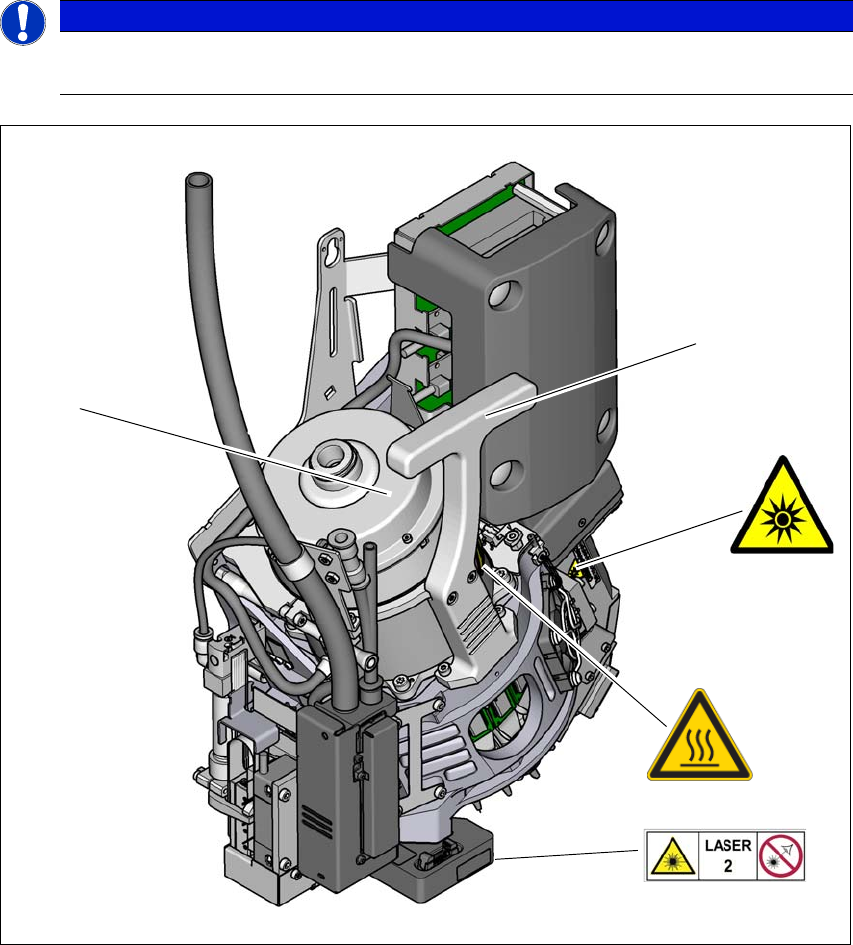

Bilde 2.2 - 11 Varselskilt på SIPLACE SpeedStar C&P20 P2
(1) Temperaturvarselskilt, artikkelnummer 03031926-01
(2) Stjernemotorens hus
(3) Håndtak
(4) Varselskilt - Risikogruppe 2
Pos. Lasermarkering - risikoklasse 2, artikkelnummer 03155298-01
VARSEL
Kun for SIPLACE SX1/SX2 V3
SIPLACE SpeedStar C&P20 P2 finnes kun på SIPLACE SX1/SX2 V3.
(1)
(3)
(2)
(4)
Lasermarkering
Risikoklasse 2
