Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
289
6.1.1.3 Posisjon av pipettvekslerne for SIPLACE SpeedStar
6

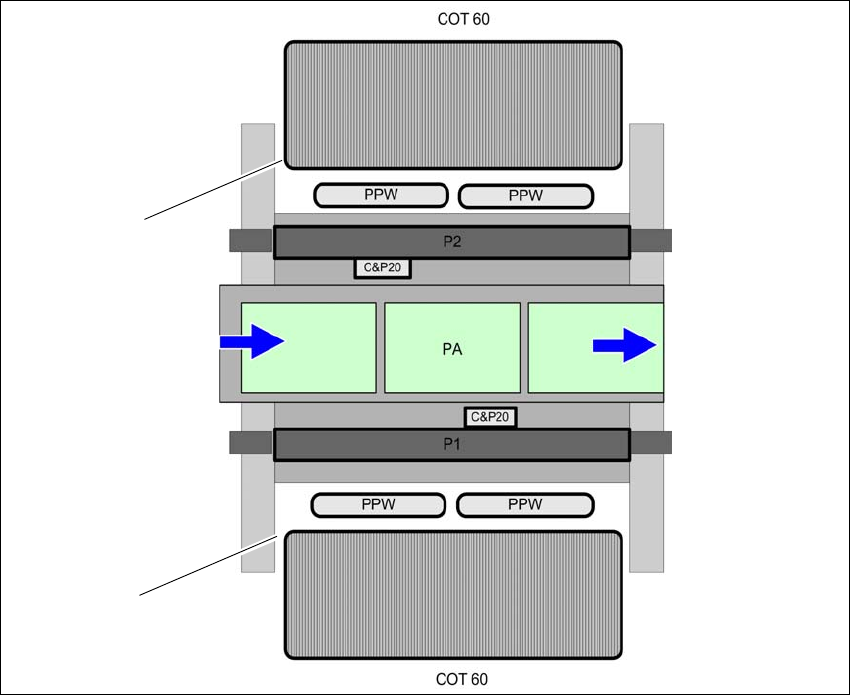

Bilde 6.1 - 2 Posisjon av pipettvekslerne for SIPLACE SpeedStar - eksempel
(1) Modulvogn i indre posisjon
(PPW) Pipettveksler
(PA) Plasseringsområde
(1)
(1)
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
290
6.1.2 Pipettveksler for SIPLACE MultiStar CPP
6.1.2.1 Pipettveksler med 4 magasiner
Artikkelnummer 03147925-xx Pipettveksler, grunnstruktur CPx kort
Artikkelnummer 03135469-xx Pipettmagasin 20xx med 20 garasjer
Artikkelnummer 03065782-xx Pipettmagasin 28xx med 9 garasjer
Artikkelnummer 03226630-01 Pipettmagasin type 20xx med 20 garasjer og med 3 merker
6
Bilde 6.1 - 3 Pipettveksler for SIPLACE MultiStar med 4 magasiner
(1) Pipettmagasin for 20xx-pipetter
(2) Pipettmagasin for 28xx-pipetter
(1)
(2)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
291
6.1.2.2 Pipettmagasin med 20 garasjer for 20xx-pipetter
6
Bilde 6.1 - 4 Pipettmagasin for 20xx-pipetter med 20 garasjer - låseplaten er åpen
(1) 20 garasjer for 20xx-pipetter
(2) Merker (de er kun synlige når låseplaten er åpen)
(2)
(1)
(2)
