6 Stasjonsutvidelser Instruksjons bok SIPLACE SX1/SX2 utgave V2 o g utgave V3 6.15 Smart Pin Support Fra programvareversjon SR.713.1 Utgave 12/ 2020 332 6 Bilde 6.15 - 3 Smart Pin Support - magasintype Q10 6 Bilde 6.15 -…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.15 Smart Pin Support
331
6
Bilde 6.15 - 2 Griperenhet for Smart Pin Support
Griperenheten er installert på portalen. Denne griperenheten henter Support Pins ut av magasi-
nene og posisjonerer dem på løftebordet. Posisjonene av Support Pins i bestykningsautomaten
bestemmes i SIPLACE sin kretskort-editor for hver kretskortside.
Det er to forskjellige magasiner som er tilgjengelige for automatisk skifting av maksimalt 10
Support Pins; dette gjelder ulike maskinkonfigurasjoner. Disse magasinene er festet på en maga-
sinholder, og de blir montert på inntrekksanordningen for modulvogner.
– Smart Pin Support - magasintype Q10 [Artikkelnummer 03087404-xx]
– Smart Pin Support - Magasintype L10 [Artikkelnummer 03087508-xx]
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.15 Smart Pin Support Fra programvareversjon SR.713.1 Utgave 12/2020
332
6

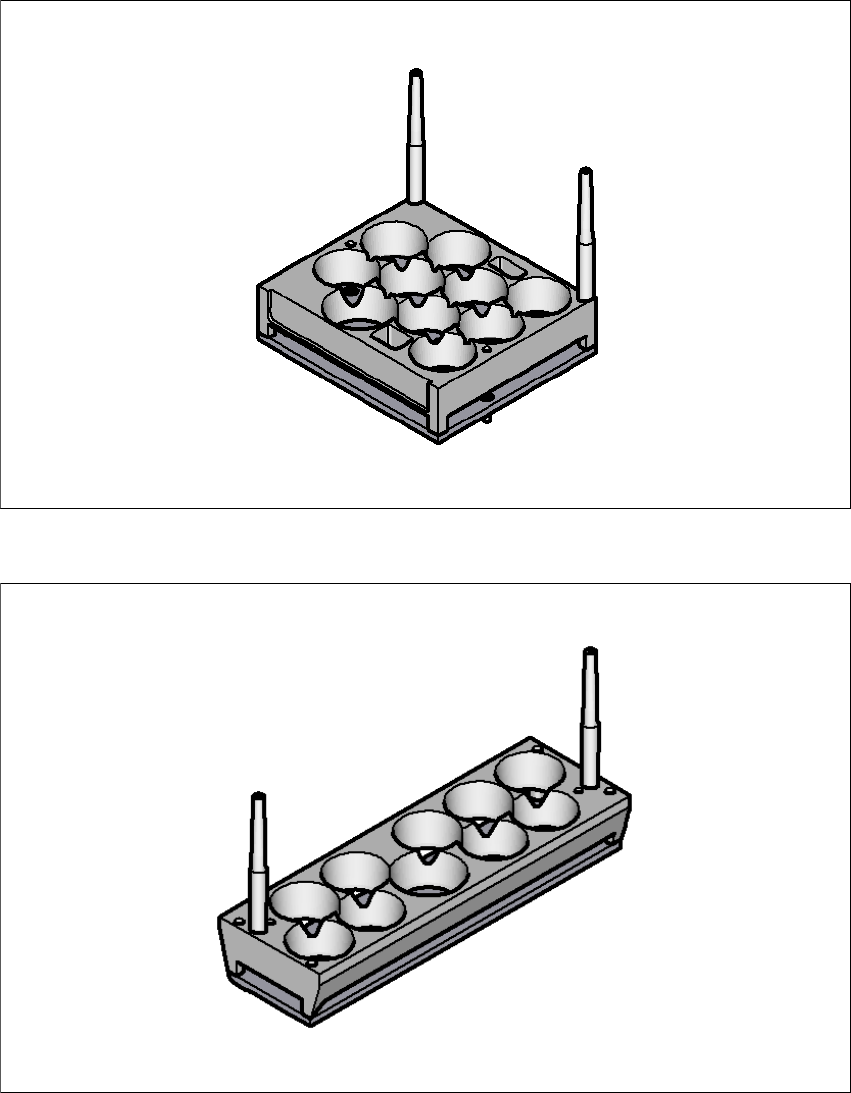

Bilde 6.15 - 3 Smart Pin Support - magasintype Q10
6
Bilde 6.15 - 4 Smart Pin Support - magasintype L10
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.16 LCD-skjerm med tastatur
333
6.16 LCD-skjerm med tastatur
På SIPLACE SX1/SX2 V2 er det en 15" LCD-skjerm med et tastatur som er standard.
Istedenfor Multi-Touch-skjerm som standardløsning er det også mulig å konfigurere en 15" LCD-
skjerm med et tastatur på begge kontrollpaneler på SIPLACE SX1/SX2 V3.
6
Bilde 6.16 - 1 LCD-skjerm med tastatur
(1) LCD-skjerm
(2) Startknapp (hvit) på bestykningsautomaten
(3) Stoppknapp (svart) på bestykningsautomaten
(4) Tastatur
(1)
(4)
(2)
(3)
