3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.10 X-tilførselsmoduler Fra programvareversjon SR.713.1 Utgave 12/2020
158
3.10.2 SIPLACE Glue Feeder
Artikkelnummer 00141400-xxSIPLACE Glue Feeder
3

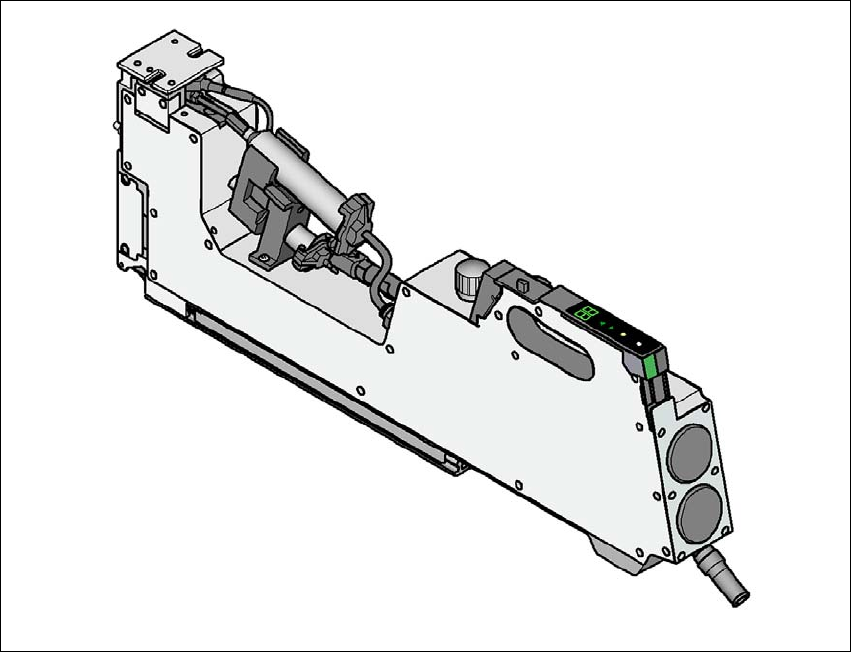

Bilde 3.10 - 3 SIPLACE Glue Feeder
3.10.2.1 Beskrivelse
Med SIPLACE Glue Feeder er det mulig å påføre klistrepunkter på en modul, før den blir plassert.
Disse klistrepunktene kan verifiseres av SIPLACE-visjonssystemet. Klistrepunktene som trengs,
spesifiseres i SIPLACE Pro sin editor for husutforming, og du kan bestemme om enkelte klistre-
punkter skal være unntatt inspeksjon. Klistrejobben kan slås på og av, i SIPLACE Pro sin modu-
leditor. SIPLACE Glue Feeder er en spesiell tilførselsmodul som du må feste til et bestemt spor
på bordet. Den detaljerte beskrivelsen finner du i "Instruksjonsboka SIPLACE Glue Feeder, tysk
[Artikkelnummer 00197218-01-xx.],
engelsk [Art.Nr. 00197219-xx]
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.10 X-tilførselsmoduler
159
3.10.2.2 Tekniske data
Lengde 584,9 mm
Høyde 199,5 mm
Bredde 57,6 mm
Opptatte posisjoner for tilførselsmoduler 5 spor pr. 8 mm
Vekt 4,6 kg
Diameter på de minst mulige enkeltdråper
*a
*)a ved diameter på dysen på 100 µm og bruk av lim Heraeus PD 205A-Jet (ved 53 °C) eller Loctite 3621 (ved
53 °C)
0,7 - 0,8 mm (+/- 0,1 mm)
Diameter på dråper som dannes gjennom 5 skudd
a
1,0 mm (+/- 0,2 mm)
Høyde på enkeltdråper
a
0,15 mm (+/- 0,02 mm)
Høyde på dråper som dannes gjennom 5 skudd
a
0,2 - 0,3 mm
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.10 X-tilførselsmoduler Fra programvareversjon SR.713.1 Utgave 12/2020
160
3.10.3 Linear Dipping Unit 2 X (LDU 2 X)
Artikkelnummer 00117012-xx Linear Dip Module for Flux / LDU 2 X
LDU 2 X er en spesiell tilførselsmodul som kan stille flussmiddel med spesifisert lagtykkelse til dis-
posisjon. Med dette flussmiddelet er det mulig å fukte moduler og dermed å forbedre deres egen-
skaper når det gjelder lodding. LDU 2 X stilles på et modulbord, akkurat som en X-tilførselsmodul,
og styres gjennom stasjonsprogramvaren og linjeprogramvaren.
En detaljert beskrivelse finner du i instruksjonsboka "SIPLACE LDU 2 X".
3
Bilde 3.10 - 4 Linear Dipping Unit (LDU 2 X)
3.10.3.1 Tekniske data
Mål (L x B x H) 629 mm x 105 mm x 202 mm
Vekt 11 kg
Strømopptak 24 V dc til 30 V dc, 2 A (60 W)
Maks. støyutslipp 61dB (A)
Temperaturområde (lagring) -25 °C til +55 °C
Temperaturområde (drift) +18 °C til +25 °C
Luftfuktighet (lagring) ≤ 95 %
Luftfuktighet (drift) 30 % - 75 % (i gjennomsnitt ikke > 45 %)
