Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgave r på bestykningsautomaten Fra programvareversjon SR.713.1 Utgave 12/2020 5.7 Signallamper m ed fløyte 255 5.7.2.3 Konfigurasjon av en tofarget signalla mpe…
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.7 Signallamper med fløyte Fra programvareversjon SR.713.1 Utgave 12/2020
254
5.7.2.2 Konfigurasjon av en trefarget signallampe med retardasjon og fløyte
Bilde 5.7 - 3 Konfigurasjon av en trefarget signallampe og fløyte
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.7 Signallamper med fløyte
255
5.7.2.3 Konfigurasjon av en tofarget signallampe og fløyte

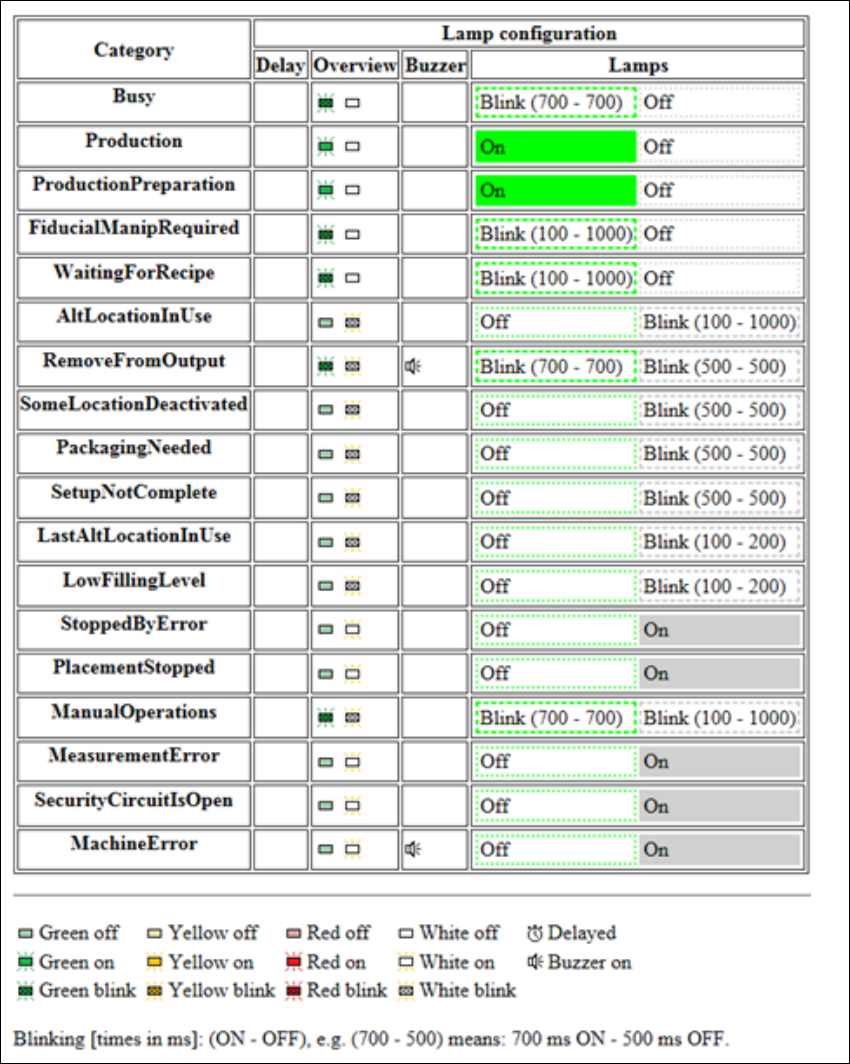

Bilde 5.7 - 4 Konfigurasjon av en tofarget signallampe og fløyte
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.7 Signallamper med fløyte Fra programvareversjon SR.713.1 Utgave 12/2020
256
5.7.2.4 Signallampe med fløyte - femfarget (opsjonal på SIPLACE SX1/SX2 V3)
Fargesekvensen for signallampene L1 til L5 kan konfigureres fritt. De signaliserer driftstilstander
og feilfunksjoner på bestykningsautomaten. Jfr.
Avsnitt 5.7 på side 252.
Bilde 5.7 - 5 Signallamper for driftstilstander
5
(L2)
(L1)
(L3)
(L4)
(L5)
