Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgave r på bestykningsautomaten Fra programvareversjon SR.713.1 Utgave 12/2020 5.2 Betjenings- og visning selementer 233 5.2.3 Kontrollelementer på bestykningaut…
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.2 Betjenings- og visningselementer Fra programvareversjon SR.713.1 Utgave 12/2020
232
5.2.2 Oversikt: SIPLACE SX1/SX2 V2
5

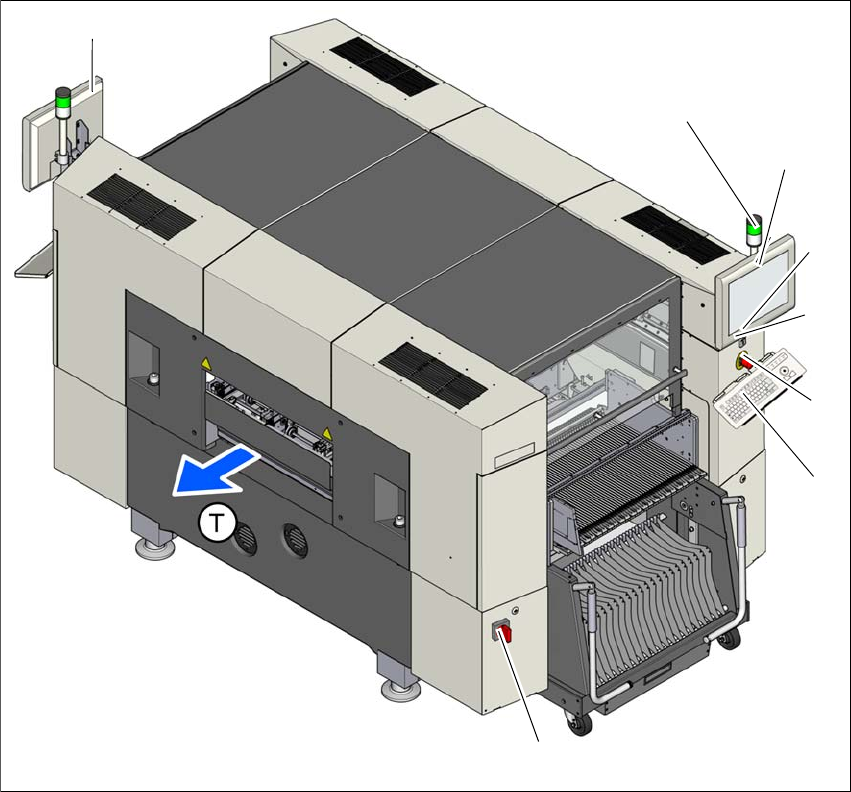

Bilde 5.2 - 2 Betjenings- og visningselementer på SIPLACE SX1/SX2 V2
5
(1) Hovedbryter (5) Stoppknapp (svart)
(2) Startknapp (hvit) (6) LCD-skjerm
(3) NØDSTOPP-knapp (7) Signallamper med fløyte
(4) Tastatur (T) Transportretning for kretskort
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.2 Betjenings- og visningselementer
233
5.2.3 Kontrollelementer på bestykningautomatens kontrollpaneler
Alle betjeningselementer kan nås av personer som er høyere enn 1,40 m.
Hovedbryter 5
Hovedbryteren brukes for å slå strømforsyningen til bestykningsautomaten på og av.
Stoppknapp (svart) 5
Med den svarte knappen stopper du driften av bestykningsautomaten.
Startknapp (hvit) 5
Med den hvite knappen starter du bestykningsautomaten etter at den har blitt slått på eller etter
at feilfunksjoner har blitt eliminert.
NØDSTOPP-knapp 5
Når du trykker NØDSTOPP-knappen, låser den seg. Strømforsyningen til portalaksene, mo-
dulvognene, transportbåndene og kutterne avbrytes, spenningsforsyningen til plasseringshode-
nes stjerneakser blir redusert. Knappen kan avblokkeres igjen ved å dreie den litt.
Multi-Touch-skjerm (på SIPLACE SX1/SX2 V3) 5
På hver side av bestykningsautomaten er det en flatskjerm med en "Multi Touch" skjermoverflate
som er spesielt sensitiv for berøringer (skjerm med flerfinger-gestgjenknenning). Gjennom sta-
sjonsprogramvaren er det mulig å blande inn et tastatur for å taste inn data på skjermen.
LCD-skjerm (på SIPLACE SX1/SX2 V2) 5
På hver side av automaten befinner seg en flatskjerm med LCD-teknikk og en skjermoverflate
som er sensitiv for berøringer (Touchscreen).
FARE
Fare for livet på grunn av elektriske spenninger!
Selv om hovedbryteren er slått av, leder bestemte deler inne i bestykningsautomaten
fremdeles livsfarlige spenninger.
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.2 Betjenings- og visningselementer Fra programvareversjon SR.713.1 Utgave 12/2020
234
Tastatur (på SIPLACE SX1/SX2 V2) 5
Tastaturet er installert nedenfor skjermen.
5
Signallampe med fløyte 5
Fargesekvensen for signallampene kan konfigureres:
– Tofarget: hvit - grønn.
– Trefarget: rød - gul - grønn
De signaliserer driftstilstander og feilfunksjoner på bestykningsautomaten. Jfr.
Avsnitt 5.7 på
side 252
.
OBS!
Det er fare for støt på skjermen med tastaturet!
Ved arbeid på modulvognen er det fare for at noen slår seg på skjermen med tastaturet.
Snu skjermen med tastaturet helt til siden.
Sørg for at hodet ditt ikke er under skjermen med tastaturet.
