4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.3 Slik stiller du bestykningsautomaten opp Fra programvareversjon SR.713.1 Utgave 12/2020
206
4.3.6 Slik skifter du maskinføttene (høydeadaptere)
Bestykningsautomaten står på 4 maskinføtter (høydeadaptere) (jfr. Pos. 1 på bilde 4.3 - 2, side
206). Det finnes tilsvarende høydeadaptere for de ulike transporthøydene på kretskort.
4
Bilde 4.3 - 2 Høydeadaptere på bestykningsautomaten
(1) Sekskantskrue for høydejustering
(2) Skår for sikring mot styrting (sikringsskrue)
(3) Forskjellige mål på høydeadaptere
– Høydeadapter for transporthøyde på kretskort på 900 (artikkelnummer 03067048-xx)
– Høydeadapter for transporthøyde på kretskort på 930 (artikkelnummer 03067046-xx)
– Høydeadapter for transporthøyde på kretskort på 950 (artikkelnummer 03065876-xx)
(3)
(1)
(2)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.3 Slik stiller du bestykningsautomaten opp
207
4

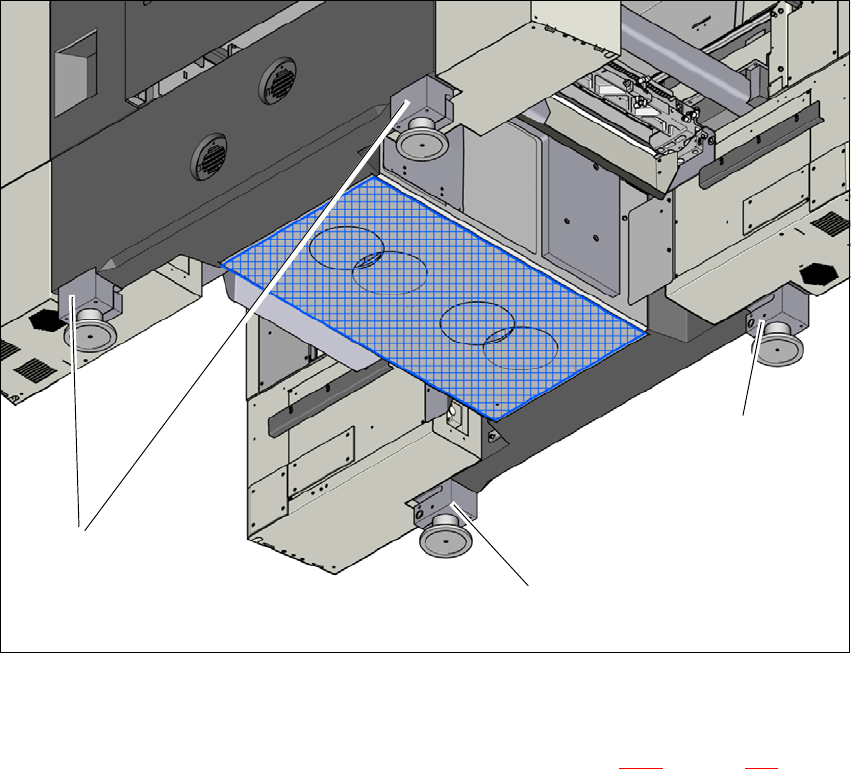

Bilde 4.3 - 3 Maskinføtter (høydeadaptere) på bestykningsautomaten
(1) 4 høydeadaptere - for forskjellige høyder
Skyv gaffeltruckens gaffel under bestykningsautomaten. Se også 4.3.2, på side 202.
Løft bestykningsautomaten ved hjelp av gaffeltrucken ca. 35 cm. Deretter kan du dra ut høy-
deadapterne nedover.
(1)
(1)
(1)
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.3 Slik stiller du bestykningsautomaten opp Fra programvareversjon SR.713.1 Utgave 12/2020
208
4
Bilde 4.3 - 4 Høydeadapter - slik justerer du høyden
4
(1) Reguleringsskrue for høydejustering
(2) Sikringsskrue
(3) Høydeadapter
(4) Fastspenning
(5) Låseskrue
Løsne sikringsskruen (2). Sikringsskruen sikrer høydeadapteren og forhindrer at ting faller
ned umiddelbart etter at fastspenningen løsnes.
4
Løsne fastspenningsskruen og dra ut høydeadapteren nedover.
Sjekk på den nye høydeadapteren om skruen for høydejustering (1) er lettgående. Skru evt.
skruen ut og smør gjengen med fettet Topas NCA 52.
For at høydeadapteren kan lettgående skyves inn i fastspenningen (4), smør høydeadapte-
ren i klemmeområdet med fettet Topas NCA 52.
ADVARSEL
Fare for personskader!
Etter at fastspenningen ble løsnet, kan høydeadapteren falle ut til tross for sikringen med
settskrue i skåret, og medføre sår på hender og føtter.
Hold høydeadapteren fast og sikre den, slik at den ikke kan falle ned.
Pass på dine hender og føtter.
(3)
(1)
(2)
(4)
(5)
