Instruksjonsbok SIPLACE SX1/SX2 u tgave V2 og utgave V3 3 Teknisk e data og moduler Fra programvareversjon SR.713.1 Utgave 12/2020 3.9 Transportsyste m for kr etskort 145 3.9.3 Struktur av det fleksible dobbelttransport …
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.9 Transportsystem for kretskort Fra programvareversjon SR.713.1 Utgave 12/2020
144
3.9.2 Struktur av enkelttransportsystemet for kretskort
3

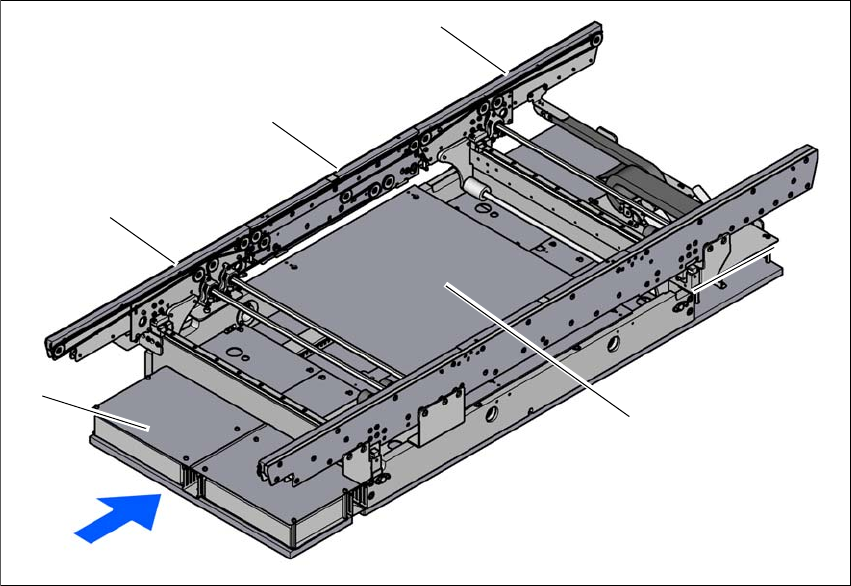

Bilde 3.9 - 1 Struktur av enkelttransportsystemet for kretskort
(1) Forsyningstransport
(2) Bearbeidingstransport
(3) Utleveringstransport
(4) Løftebord
(5) Transportstyring (under tildekningen)
(1)
(4)
(3)
(2)
(5)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.9 Transportsystem for kretskort
145
3.9.3 Struktur av det fleksible dobbelttransportsystemet for kretskort
Det fleksible dobbelttransportsystemet er utstyrt med to transportspor som er elektrisk og meka-
nisk uavhengige av hverandre. Den faste transportsideveggen befinner seg standardmessig på
høyre side. Alt etter behov kan dobbelttransportsystemet for kretskort drives som enkelt- eller dob-
belttransportsystem.
3

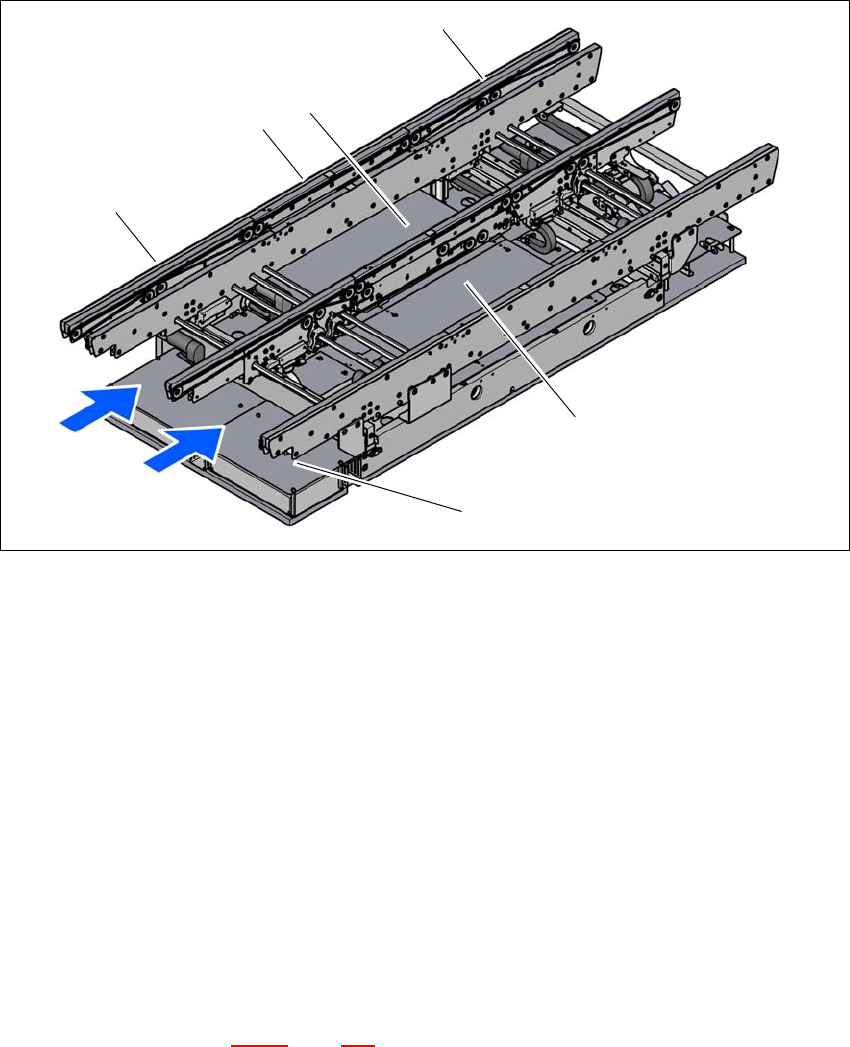

Bilde 3.9 - 2 Struktur av dobbelttransportsystemet for kretskort
(1) Forsyningstransport
(2) Bearbeidingstransport
(3) Løftebord 1
(4) Utleveringstransport
(5) Løftebord 2
(6) Transportstyring (under tildekningen)
T1 Transportspor 1
T2 Transportspor 2
3.9.3.1 Fleksibel dobbelttransportsystem for kretskort - transportspor og transportkatego-
rier
Høyre transportspor (sett i transportretning) kalles for "Transport 1", venstre transportspor kalles
for "Transport 2" (jfr. bilde 3.9 - 4
, side 147).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.9 Transportsystem for kretskort Fra programvareversjon SR.713.1 Utgave 12/2020
146
3.9.3.2 Dobbelttransport for kretskort i modus "enkelttransport"
Dobbelttransportsystemet kan konfigureres til å bli enkelttransportsystem; dette kan gjøres på
nettet. For dette formålet blir ett transportspor fullstendig lukket og deaktivert (jfr. bilde 3.9 - 3
).
Dette resulterer i bredde på transportspor på maksimalt 460 mm.
3
Bilde 3.9 - 3 Fleksibel dobbelttransport i modus "enkelttransport"
Dobbelttransport med utvidet transportspor 2
(fast transportsidevegg til venstre)
Transportspor 2
deaktivert
Transportspor 1 Transportspor 2 Transportspor 1
deaktivert
Transportretning for kretskort Transportretning for kretskort
Fast transportsidevegg
Dobbelttransport med utvidet transportspor 1
(fast transportsidevegg til høyre)
Bevegelig transportsidevegg
