Instruksjonsbok SIPLACE SX1/SX2 u tgave V2 og utgave V3 3 Teknisk e data og moduler Fra programvareversjon SR.713.1 Utgave 12/2020 3.11 Modulvogn 179 3.1 1.8.2 Maksimal diameter på belteruller i avhengighet av trans port…
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.11 Modulvogn Fra programvareversjon SR.713.1 Utgave 12/2020
178
3.11.8 Beltecontainer
3.11.8.1 Beskrivelse
Beltecontaineren kan ta opp belteruller med diameter på opptil 19" (483 mm). Beskrivelsen av
hvordan du setter inn separasjonsplatene, finner du i avsnitt 5.9.5
side 262.
3
Bilde 3.11 - 8 Modulvogn, SIPLACE SX1/SX2, med beltecontainer
(1) Beltecontainer med separasjonsplater
(2) Belteavfallsbeholder
(1)
(2)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.11 Modulvogn
179
3.11.8.2 Maksimal diameter på belteruller i avhengighet av transporthøyden for kretskort
3
3
3.11.9 Gliderenne for belteavfall
3

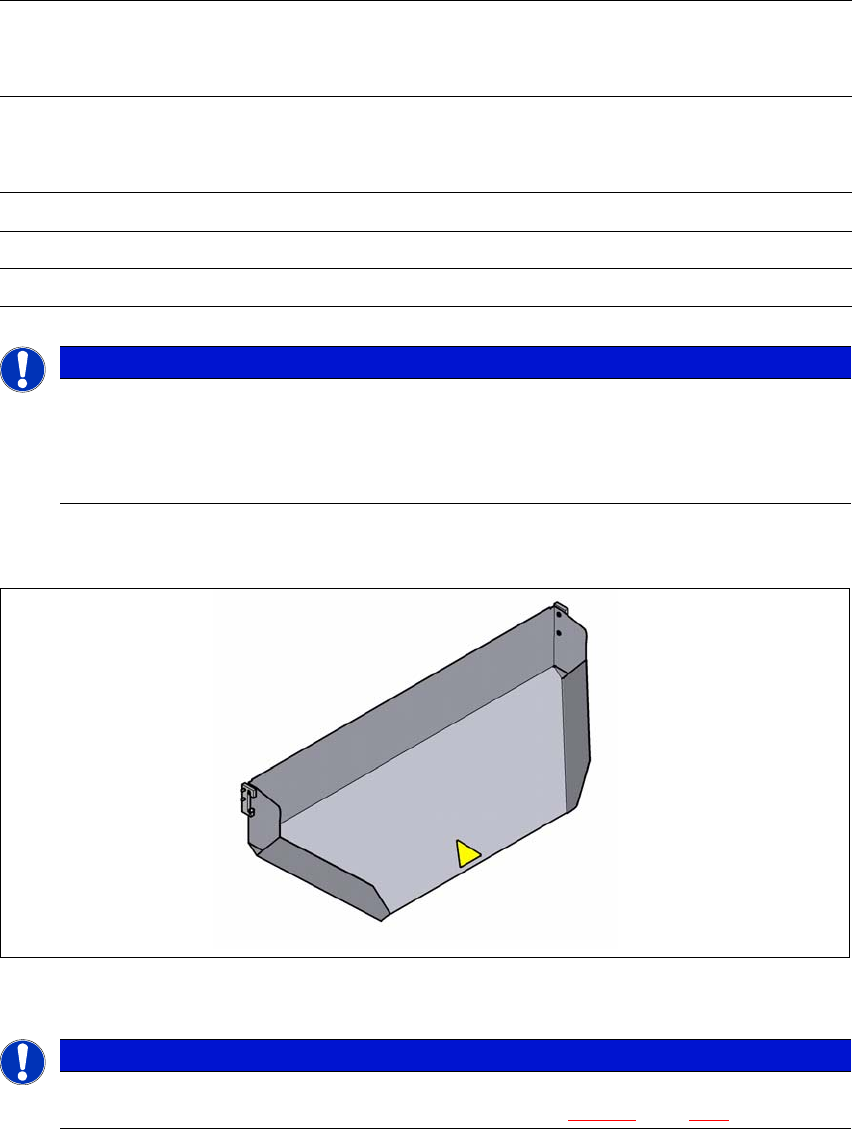

Bilde 3.11 - 9 Gliderenne for belteavfall på inntrekksanordningen for modulvogner
3
3
Uten festeanordning for
en
ekstra belterull
Med festeanordning for en
ekstra belterull
transporthøyde for
kretskort
på modulvognen
Diametere på
belteruller
Diametere på belteruller
uten flytende akse med flytende akse
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
VARSEL
Bruk av flytende akser
For modulvogn på SIPLACE SX1/SX2 trenger du som regel ikke noe flytende akse.
Sett inn flytende akser hvis du mottar feilmeldingen "Timeout" på X-tilførselsmodulen
oftere enn vanlig.
VARSEL
Gliderennen for belteavfall på SIPLACE SX1/SX2 kan kun installeres ved inntrekksanord-
ningen for modulvogner på SIPLACE SX1/SX2 (jfr. bilde 5.15 - 4
, side 283).
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.11 Modulvogn Fra programvareversjon SR.713.1 Utgave 12/2020
180
3.11.10 Føringskanal for tomme belter på inntrekksanordningen for modulvogner
I standardversjonen kan føringskanalen for tomme belter føre belter med lommehøyde på maksi-
malt 12 mm til den pneumatiske beltekutteren.
3

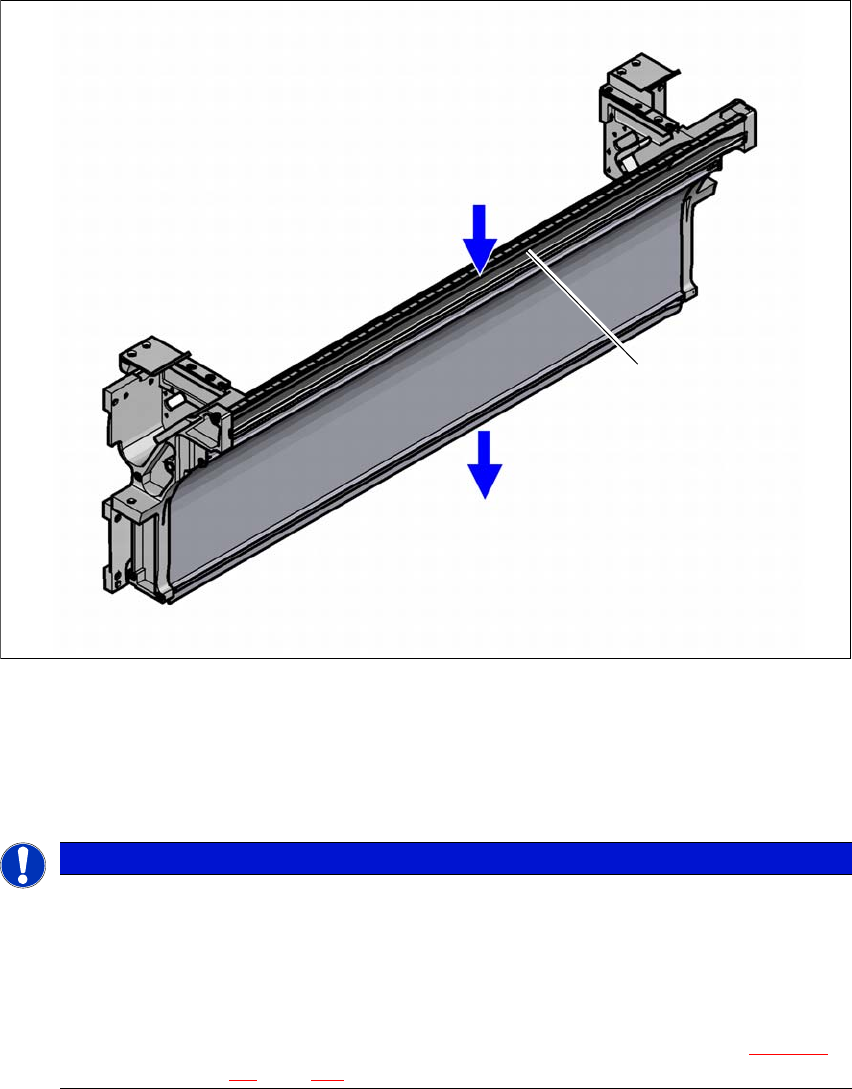

Bilde 3.11 - 10 Føringskanal for tomme belter på inntrekksanordningen for modulvogner SIPLACE SX1/SX2
(1) Inntakssprekk for tomme belter
(2) Utslippssprekk for tomme belter ovenfor den pneumatiske kutteren
(3) Skilleplate for belter på < 12 mm, demonterbar for belter på > 12 mm
3
VARSEL
Fare for opphopning!
Hvis det finnes tilførselsmoduler med lave lommer ved siden av tilførselsmoduler med
høye lommer, oppstår det fare for opphopning på de tomme beltene.
Vennligst ikke posisjonér tilførselsmoduler med lave lommer umiddelbart ved siden
av tilførselsmoduler med høye lommer.
For beltelommer som er høyere enn 12 mm, kan skilleplaten (Pos. 3 på bilde 3.11 - 10)
fjernes (jfr. avsnitt 4.5
, side 221).
(1)
(2)
(3)
