3 Tekniske data og moduler Instru ksjonsbok SIPLACE SX1/SX2 utgav e V2 og utgave V3 3.11 Modulvogn Fra programvareversjon SR.713.1 Utgave 12/2020 176 3 Bilde 3.1 1 - 6 Modulbord, front (1) Lås eklinke r (2) Sentreringsta…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.11 Modulvogn
175
3.11.6 Modulbord SIPLACE SX1/SX2
Tilførselsmodulene legges opp med fremre glideføring på innføringsstøtten. Når den blir skjøvet
inn, sklir tilførselsmodulen med føringene sine på føringsprofilen, helt til stoppelisten. En sentre-
ringsboring på stoppelisten tar opp sentreringstappen "framme" av X-tilførselsmodulen. Samtidig
låser låseklinken av løftebordet seg på låserullen av tilførselsmodulen. Sentreringstappen "bak"
på tilførselsmodulens overside tas opp av utsparingen på sentreringslisten.
3

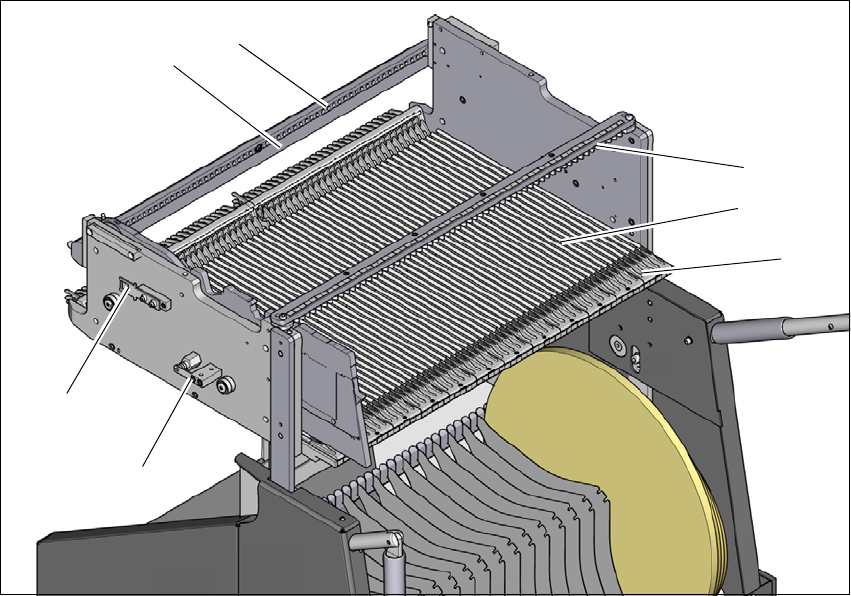

Bilde 3.11 - 5 Modulbord, bakside
(1) Innføringsstøtte
(2) Føringsprofil (
Ω-profil)
(3) Sentreringslist for å ta opp sentreringstappen "bak" for X-tilførselsmoduler
(4) Stoppelist
(5) Sentreringsboringer
(6) Brytertunge til sikkerhetsbryteren for NØDSTOPP-kretsen
(7) Låsesystem
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.11 Modulvogn Fra programvareversjon SR.713.1 Utgave 12/2020
176
3
Bilde 3.11 - 6 Modulbord, front
(1) Låseklinker
(2) Sentreringstapp på modulbordet
(3) Sentreringsboring på modulbordet
(1)
(2)
(3)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.11 Modulvogn
177
3.11.7 Festeanordning for en ekstra belterull for modulbordet
3
Bilde 3.11 - 7 Festeanordning for en ekstra belterull
(1) Festeanordning for en ekstra belterull, artikkelnummer 03075622-xx
(2) Opptakssystem for festeanordningen
Tilførselsmoduler i X-serier kan bearbeide belter uten problemer, hvis sideforskyvningen mellom
tilførselsmodul og belterullen ikke overstiger 60 mm. Skulle det være umulig å overholde maksi-
malt tillatt sideforskyvning på grunn av en spesifisert innstilling, anbefaler vi å bruke festeanord-
ningen på en ekstra belterull (
Pos. 1). Bare sett holdeanordningen inn i opptakssystemet (Pos.
2
), og forskyv den, så lenge maksimalt tillatt sideforskyvningen ikke overskrider 60 mm. Mo-
dulvognen har 5 opptakssystemer totalt. Hvert opptakssystem for belteruller kan ta opp 2 belterul-
ler, slik at det er mulig å posisjonere opptil ti belteruller på 19" (483 mm) ovenfor beltecontaineren.
maks. 60 mm
(1)
(2)
