Instruksjonsbok SIPLACE SX1/SX2 u tgave V2 og utgave V3 4 Oppsett og idriftsettelse Fra programvareversjon SR.713.1 Utgave 12/2020 4.1 Transport og leveringskonfigurasjon 181 4 Opp sett og idrif t settelse 4.1 T ransport…
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.11 Modulvogn Fra programvareversjon SR.713.1 Utgave 12/2020
180
3.11.10 Føringskanal for tomme belter på inntrekksanordningen for modulvogner
I standardversjonen kan føringskanalen for tomme belter føre belter med lommehøyde på maksi-
malt 12 mm til den pneumatiske beltekutteren.
3
Bilde 3.11 - 10 Føringskanal for tomme belter på inntrekksanordningen for modulvogner SIPLACE SX1/SX2
(1) Inntakssprekk for tomme belter
(2) Utslippssprekk for tomme belter ovenfor den pneumatiske kutteren
(3) Skilleplate for belter på < 12 mm, demonterbar for belter på > 12 mm
3
VARSEL
Fare for opphopning!
Hvis det finnes tilførselsmoduler med lave lommer ved siden av tilførselsmoduler med
høye lommer, oppstår det fare for opphopning på de tomme beltene.
Vennligst ikke posisjonér tilførselsmoduler med lave lommer umiddelbart ved siden
av tilførselsmoduler med høye lommer.
For beltelommer som er høyere enn 12 mm, kan skilleplaten (Pos. 3 på bilde 3.11 - 10)
fjernes (jfr. avsnitt 4.5
, side 221).
(1)
(2)
(3)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.1 Transport og leveringskonfigurasjon
181
4 Oppsett og idriftsettelse
4.1 Transport og leveringskonfigurasjon
4.1.1 Transportemballasje
Innenfor Europa leveres bestykningsautomaten og modulvognene ut på to trepaller og pakket inn
i plastikkfolie. Utenfor Europa leveres bestykningsautomaten og modulvognene ut i transportbok-
ser av treverk.
4.1.1.1 Mål på transportemballasjen
Målene på paller og treverksbokser er listet i tabellen nedenfor:
4

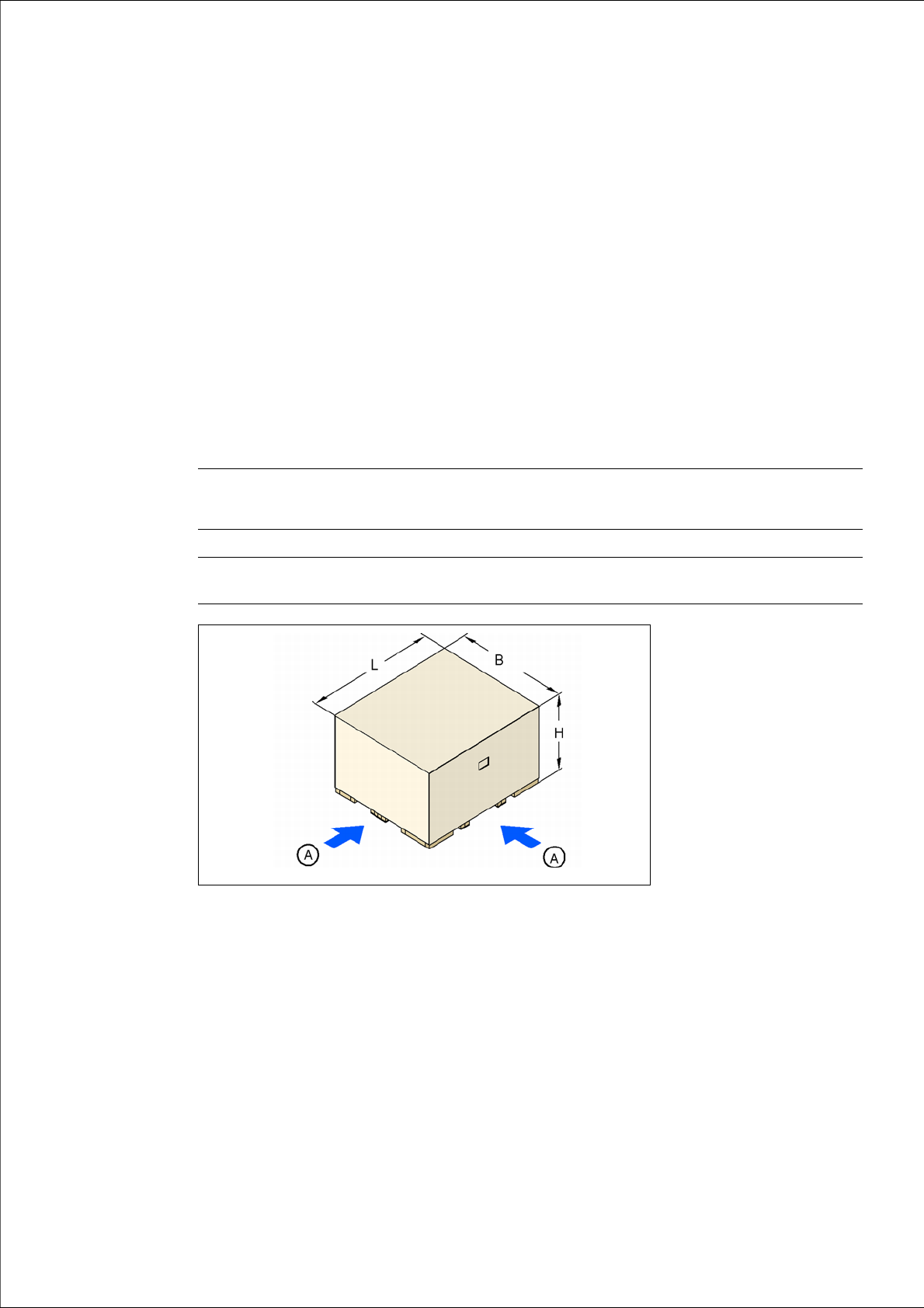

Bilde 4.1 - 1 Transportboks - mål i millimeter
(A) Anleggspunkter for gaffeltrucken
Bestykningsautomat
(L x B x H)
Modulvogn 60 (L x B x H) Modulvogn 30 (L x B x H)
Palle 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Treverks-
boks
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.1 Transport og leveringskonfigurasjon Fra programvareversjon SR.713.1 Utgave 12/2020
182
4.1.1.2 Vekt av bestykningsautomaten som er klar for å sendes ut
Tabellen nedenfor viser opplysninger om vektene av bestykningsautomatene som er klare for er
sendes ut, inkludert emballasje.
4
4.1.2 Slik kontrollerer du leveransen
Lagre bestykningsautomaten i emballasjen, helt til den har nådd romtemperatur. Ellers er det
fare for kondensasjon.
Sjekk leveransen for å se om den er skadet.
Sjekk sjokksensorene på transportboksen.
Pakk ut bestykningsautomaten samt tilbehør, og sjekk leveransen for å se om den er fullsten-
dig (referanse-følgeseddel).
Dokumentér resultatet i installasjonsrapporten / overtakelsesprotokollen.
4.1.3 Leveringskonfigurasjon
Ved levering er bestykningsautomaten konfigurert som følger:
– Enkelttransportsystemets transportspor er justert til bredde på 210 mm. I dobbelttransport-
systemet er bredden på transportspor 1 og på transportspor 2 210 mm. Denne breddejuste-
ringen har betydning for bestykningsautomatens finjustering.
– Begge skjermer er demontert.
– Begge signallys er demontert.
– Alle portalakser er festet ved transportsikringer.
Følgende kommer i tillegg på SIPLACE SX1/SX2 V2 4
– Begge tastaturer er stukket ut.
– Oppleggsplatene for tastaturene er huket av.
Bestykningsauto
mat
Forsendelse innenfor Europa Forsendelse til land utenfor
Europa
SX1/SX2 2 500 kg 2 800 kg
Modulvogner 230 kg 350 kg
