00198656-02_UM_SX12-V3_NO.pdf - 第43页
Instruksjonsbok SIPLACE SX1/SX2 u tgave V2 og utgave V3 2 Driftss ikkerhet Fra programvareversjon SR.713.1 Utgave 12/2020 2.2 Varselskilt 43 2.2.2.3 V arselskilt W 024 2 Pos. W 024 på bilde 2.2 - 2 , side 41 og 2.2 - 2 ,…
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020
42
2.2.2 Betydning og beskrivelse av varselskilt (standardmessig skilting)
2.2.2.1 Opplysningsskilt M002
2
Pos. M 002 på bilde 2.2 - 1, side 40, artikkelnummer 3155798-01, eller
Pos. M 002 på bilde 2.2 - 3
, side 44, artikkelnummer 3155798-01
(antall pr. bestykningsautomat: 1)
2.2.2.2 Varselskilt laser klasse 2
2
Pos. W laser klasse 2 på bilde 2.2 - 1, side 40, artikkelnummer 03155298-01
(antall pr. bestykningsautomat: 1)
2
2
2
2
2
2
2
2
Sikker drift av bestykningsautomaten
Forutsetningen for sikker drift av bestykningsautomaten er at folk
kjenner og overholder instruksjonsboka samt sikkerhetsinstruk-
sjonene.
2
2
2
LASERSTRÅLING
Laser klasse 2
I henhold til IEC 60825-1:2014
Ikke se inn i laserstrålen!
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.2 Varselskilt
43
2.2.2.3 Varselskilt W 024
2
Pos. W 024 på bilde 2.2 - 2, side 41 og 2.2 - 2, side 41, artikkelnummer 03155346-01
(antall pr. bestykningsautomat: 8)
2.2.2.4 Varselskilt W 012
2
Pos. W 024 på bilde 2.2 - 2, side 41 og 2.2 - 2, side 41, artikkelnummer 03155378-01 eller
Pos. W 024 på bilde 2.2 - 3
, side 44 og 2.2 - 4, side 45, artikkelnummer 03155378-0
(antall pr. bestykningsautomat: 3)
2.2.2.5 Varselskilt W 210
2
Pos. W 210 på bilde 2.2 - 1, side 40 og 2.2 - 2, side 41, artikkelnummer 03233439-01
(antall pr. bestykningsautomat: 2)
2
2
2
Advarsel mot skader på hendene
Når du griper inn i maskinen, kan dette medføre skader på armer
og hender.
Ikke grip inn i bestykningsautomaten mens den er i drift.
Ikke grip inn i det indre av tilstøtende bestykningsautomat.
Farlige spenninger
Merkede komponenter står, selv om hovedbryteren er slått av og
stikkontakten er dratt ut, i første omgang fremdeles under
nettspenning.
Før du åpner dekkplaten, skal du koble bestykningsautomaten fra
nettet.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Varselskilt ved NØDSTOPP-knappen
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020
44
2.2.3 Varselskilt på bestykningsautomaten (skilting for Kina)

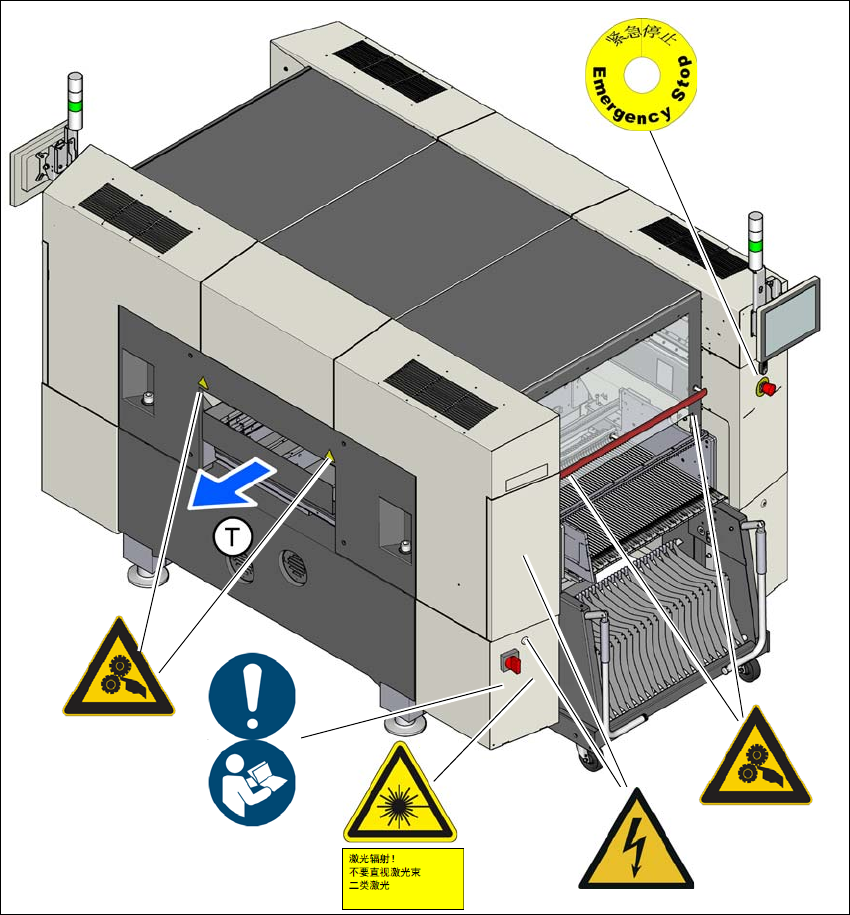

Bilde 2.2 - 3 Varselskilt på bestykningsautomaten - posisjon 1 - skilting for Kina
Pos. M 002, artikkelnummer 03155798-01
Pos. W 204-CN, artikkelnummer 03149290-01
Pos. W 209-CN, artikkelnummer 03149080 -01
Pos. W 012, artikkelnummer 03155378-01
Pos. W 004-CN, artikkelnummer 03155348-01
(1) Tekstskilt laser, artikkelnummer 03155432-01
(T) Mønsterkortets transportretning
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
